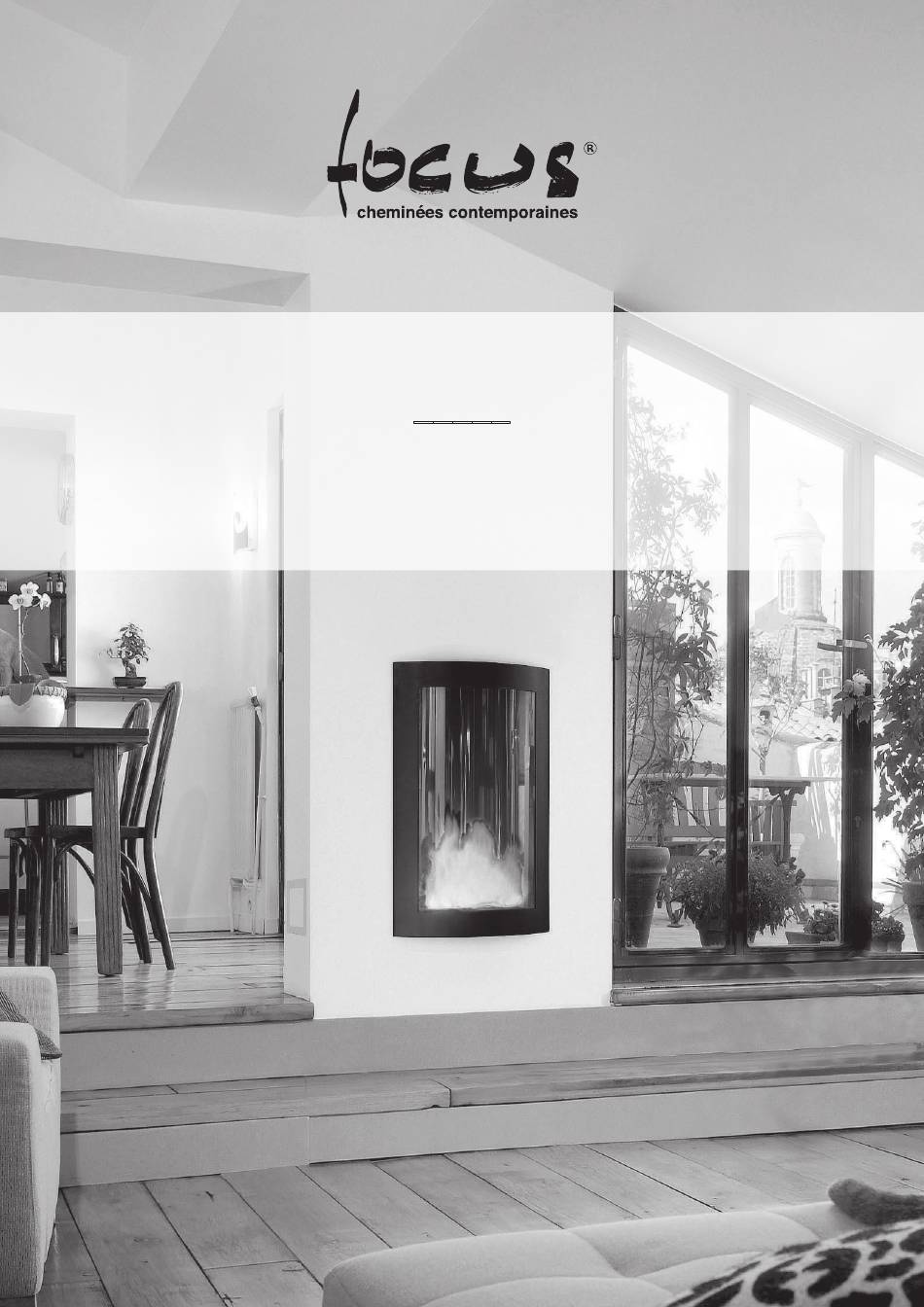

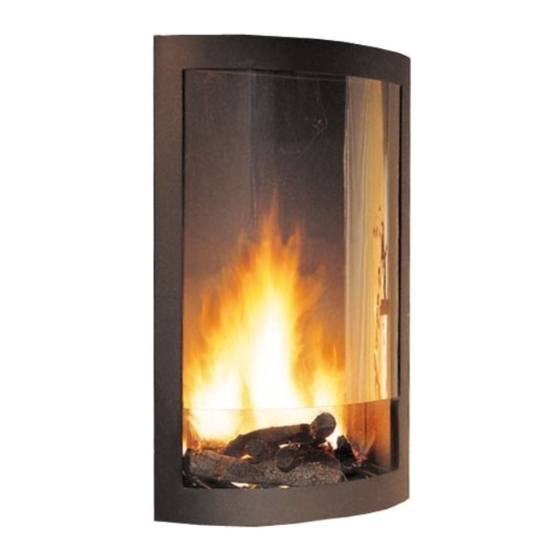

- Page 1 PICTOFOCUS _____ FOYERS À GAZ FERMÉS À VENTOUSE Installation, entretien et instructions d’utilisation...
-
Page 2: Table Des Matières
La chambre de combustion de cet appareil de chauffage doit être ouverte et entretenue exclusivement par un technicien agréé gaz. Instructions à conserver pour s’y référer par la suite. Ce manuel concerne les appareils suivants : · Pictofocus 860 · Pictofocus 1200 Informations générales Instructions d’entretien CONSIGNES DE SÉCURITÉ... -
Page 3: Consignes De Sécurité Importantes
Informations générales CONSIGNES DE SÉCURITÉ IMPORTANTES Avant l’installation, vérifiez si l’appareil est compatible avec les conditions de distribution locales ; la nature et la pression. Les caractéristiques techniques de l’appareil sont indiquées en dernière page de ce manuel. Cet appareil ne doit pas être utilisé si la vitre est cassée et ne doit jamais Cet appareil comporte des éléments décoratifs en céramique composés fonctionner avec la porte ouverte. -
Page 4: Instructions D'utilisation
Instructions d’utilisation UTILISATION DE L’APPAREIL AVERTISSEMENT · Sans utiliser d’adaptateur, le remplacement de la pile est recommandé TRÈS IMPORTANT au début de chaque saison de chauffage. · Retirer immédiatement les batteries usagées ou déchargées. Lire attentivement ces instructions avant d’allumer l’appareil. Les batteries restant dans l’unité... -
Page 5: Reglage En Mode Fahrenheit Ou Celsius
Instructions d’utilisation Figure 01: 8-bouton Display C. REGLAGE EN MODE FAHRENHEIT OU CELSIUS E. SECURITE ENFANTS Pour passer en mode °C ou °F, presser MARCHE : simultanément les boutons Pour activer, presser simultanément les boutons s’affiche et la NOTE : L’affichage des résultats en °F donne télécommande devient inopérant (sauf pour la un mode 12 heures. -
Page 6: Feu De Faible Intensite Et De Forte Intensite Designe
Instructions d’utilisation Télécommande utilisation « un seul bouton » ÉTEINDRE LE FEU (Paramétrage par défaut) · Presser le bouton jusqu’aux deux bips courts et qu’une série de clignotements de Télécommande · Presser le bouton lignes confirme le démarrage de la pour éteindre. -
Page 7: Minuterie
Instructions d’utilisation H. MINUTERIE J. MODE THERMOSTATIQUE MARCHE/RÉGLAGE : MARCHE : 1. Presser et maintenir le bouton jusqu’à ce Presser le bouton . s’affiche. Prérégler la que s’affiche, et que heure clignote. température affichée brièvement. 2. Pour sélectionner l’heure, presser le bouton La température ambiante s’affiche. -
Page 8: Caracteristiques Supplementaires (Aux)
Instructions d’utilisation Réglages par défaut : NOTE : Passer au PROGRAMME 2 et régler les heures de marche et d’arrêt HEURE DE MARCHE TEMPÉRATURE (Thermostatique): 70 °F (21 °C) ou interrompre la programmation à ce stade. PROGRAMME 2 TEMPÉRATURE HEURE D’ARRÊT: “ ”... -
Page 9: Extinction Manuelle
Instructions d’utilisation EXTINCTION MANUELLE Lorsque l’appareil doit être éteint manuellement, par exemple si l’on a perdu la télécommande ou si ses piles sont à plat, il faut pouvoir accéder à la soupape de commande et placer le commutateur sur OFF (indiqué par un «... -
Page 10: Chapitres Destinés À L'installateur
Chapitres destinés à l’installateur INSTALLATION Avant d’installer l’appareil, vérifiez si les caractéristiques indiquées sur la plaque signalétique correspondent au type du gaz et à la pression de service de l’appareil. A. VENTILATION Les appareils à ventouse peuvent être installés dans une habitation sans nécessiter une ventilation complémentaire. -
Page 11: Positions Des Sorties
300 PF * D’autre part, la sortie ne doit pas se situer à moins de 300 mm d’une ouverture pratiquée dans le matériau PF : Prescription Focus de l’habitation prévu pour loger un élément encastré tel qu’un châssis de fenêtre. -
Page 12: Limitations Concernant Les Sorties En Toiture
Chapitres destinés à l’installateur · Dans le cas d’un plafond en matériau combustible à l’intérieur D. LIMITATIONS CONCERNANT LES SORTIES EN TOITURE de l’habillage, il y a lieu de réaliser un faux plafond isolant. Ce faux “Distance” = distance minimale à respecter pour le positionnement de plafond doit être distant au minimum de 150 mm (A) du plafond la sortie afin d’éviter tout risque par rapport à... -
Page 13: Disposition Des Éléments Décoratifs En Céramique
Ils ne doivent pas être disposés d’une autre manière que celle illustrée dans les pages suivantes. Les rechanges – y compris le feutre en céramique – sont disponibles chez votre concessionnaire Focus, mais ne doivent être mis en place que par un technicien qualifié. -
Page 14: Disposition Des Galets
Chapitres destinés à l’installateur D. DISPOSITION DES GALETS F. DISPOSITION DES GALETS – GAZ GPL (PROPANE) Placez le feutre en céramique sur la partie supérieure du brûleur de telle Placez deux galets, respectivement à chaque extrémité du brûleur, de part sorte que tous les trous du feutre soient alignés sur les trous de la plaque et d’autre du brûleur. -
Page 15: Instructions D'entretien
Instructions d’entretien RECHERCHE DES PANNES Les paragraphes ci-après présentent l’ENTRETIEN MINIMAL À ASSURER UNE FOIS PAR AN. Cet entretien, comme toute autre intervention sur l’appareil, ne doit être effectué que par un technicien qualifié agréé gaz. LA VEILLEUSE NE S’ALLUME PAS OU NE RESTE PAS ALLUMÉE ·... -
Page 16: Informations Techniques
Informations techniques DIMENSIONS DES APPAREILS PICTOFOCUS 860 PICTOFOCUS 1200... -
Page 17: Caractéristiques Techniques
IE, IT, PT PT, SE Classe de rendement Classe de nocivité Brûleur pilote (SIT OP) 0.977.113 0.977.113 0.977.113 0.977.113 0.977.113 0.977.148 Pictofocus 860 Puissance nominale kW (Hs) 10,5 10,5 10,5 / 10 Débit (m3/h) 1,073 1,073 1,073/1,117 1,073 1,117 0,312 Pression du brûleur... -
Page 18: Annexe
3 Impasse Claque Patin F - 34380 Viols le Fort déclare que les appareils de la marque FOCUS répondant aux types dʼappareils de chauffage indépendants à convection utilisant les combustibles gazeux suivants sont conformes aux types décrits dans le « Certificat dʼexamen CE » n° UK-LHD-0359- 0657R1 délivré... - Page 19 Note...
- Page 20 Atelier dominique imbert S.A.S. au capital de 102 355 euros 34380 Viols-le-Fort France Tel. : 00 33 (0)4 67 55 01 93 Fax. : 00 33 (0)4 67 55 77 77 Web : www.focus-creation.com Email : info@focus-creation.com V. 01 - Juillet 2017...
