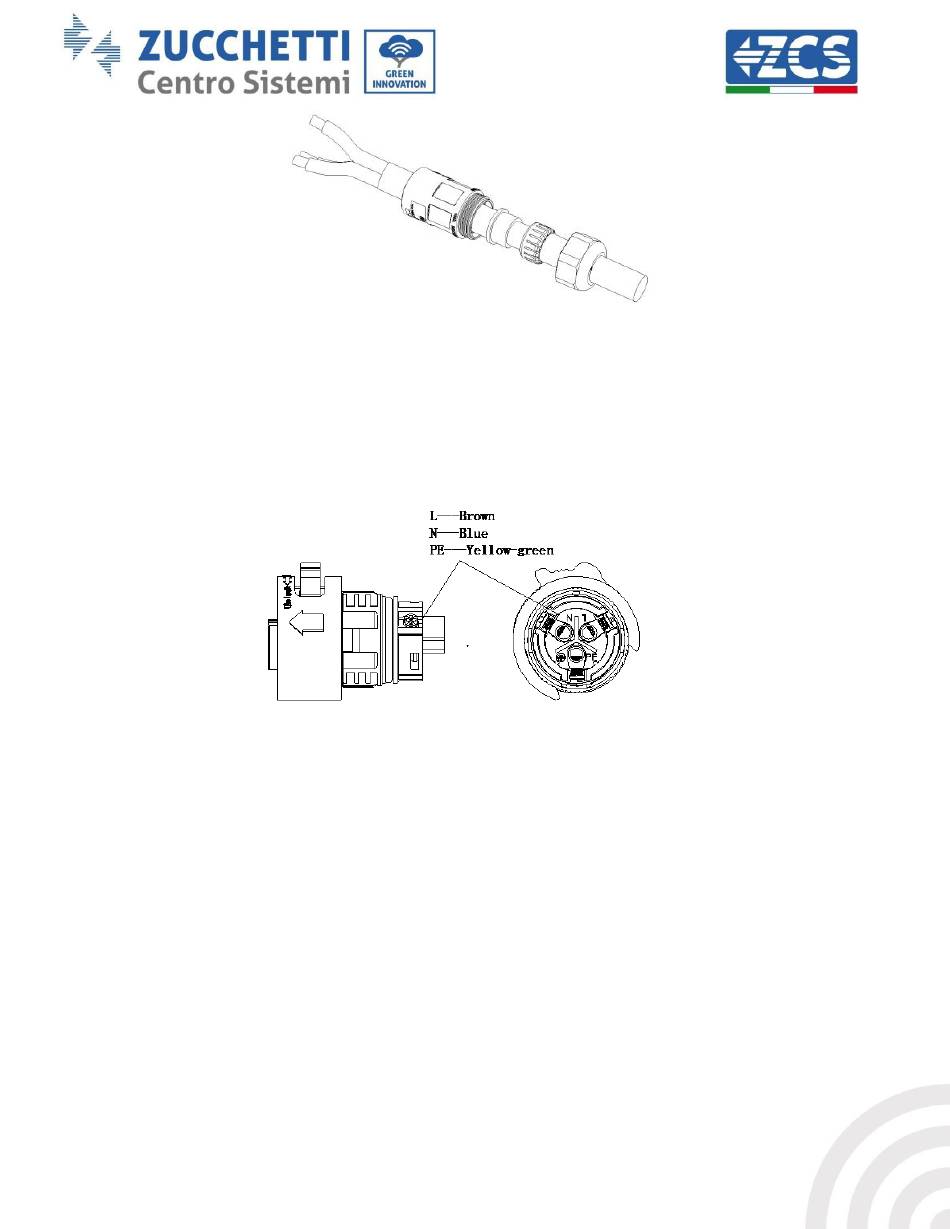

Étape 3 : Connecter le câble de sortie de la charge dans le respect des caractéristiques suivantes :
- Raccorder le fil jaune-vert au trou étiqueté « PE », fixer le fil en utilisant un tournevis cruciforme.
- Raccorder le fil marron au trou étiqueté « L », fixer le fil en utilisant un tournevis cruciforme.
- Raccorder le fil bleu au trou étiqueté « N », fixer le fil en utilisant un tournevis cruciforme.
Étape 4 : Insérer le connecteur de charge jusqu'à entendre un « clic », puis serrer l'écrou d'étanchéité à la
valeur instantanée, comme indiqué sur la figure ci-après, pour s'assurer que le câble est solidement fixé.
