• Le galet (1) doit toujours être placé sur le galet agrippant.
• Le média doit toujours être positionné au dessus du capteur.

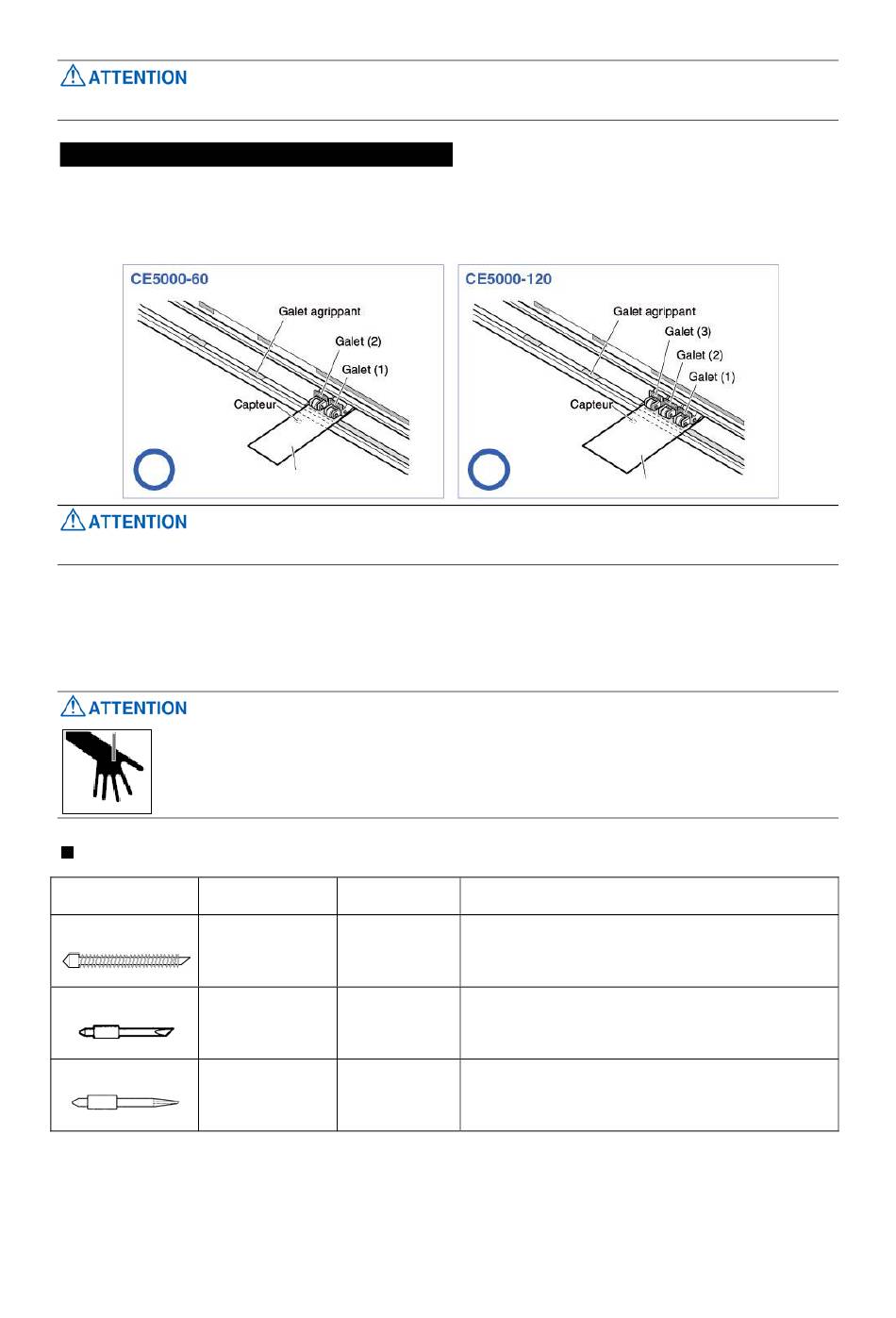

Pour utiliser un média de laize minimum
Positionnez tous les galets sur le galet agrippant droit. Alignez le côté gauche du média avec
le côté gauche du galet agrippant et positionnez les galets agrippants de chaque côté du
média. La laize minimum que vous pouvez utiliser est de 50 mm pour le CE 3000-40/60 et
de 85 mm pour le CE 5000-120.
• La longueur du média doit être d'au moins 125 mm.
• Le média doit toujours être positionné au dessus du capteur.

2.4 Ajuster et monter le porte-outil

Les lames de découpe individuelles ont différentes caractéristiques. Sélectionnez la lame de
découpe la mieux adaptée à votre média.
Pour éviter de vous couper, manipulez la lame avec précaution.
Types et Caractéristiques des lames de découpe
Références et Diamètre et
types de lames valeur d'offset
CB 09 U
CB 15U
CB 15UB
Porte-outil
∅ 0,9 mm
PHP32-CB09N
0,45
∅ 1,5 mm
PHP32-CB15N
0,75
∅ 1,5 mm
PHP32-CB15N
0,15
Applications et caractéristiques
Lame standard pour couper des films adhésifs
couleur. Convient à la découpe de support d'une
épaisseur de moins de 0,25 mm.
Distance de découpe approximative : 4000m.
Capable de couper des supports plus épais que les
lames CB 09U.
Convient à la découpe de support d'une épaisseur
de 0,25 à 0,5 mm.
Capable de découper des petits caractères (moins
de 10 mm).
Convient à la découpe de support d'une épaisseur
de moins de 0,25 mm.
2-11
