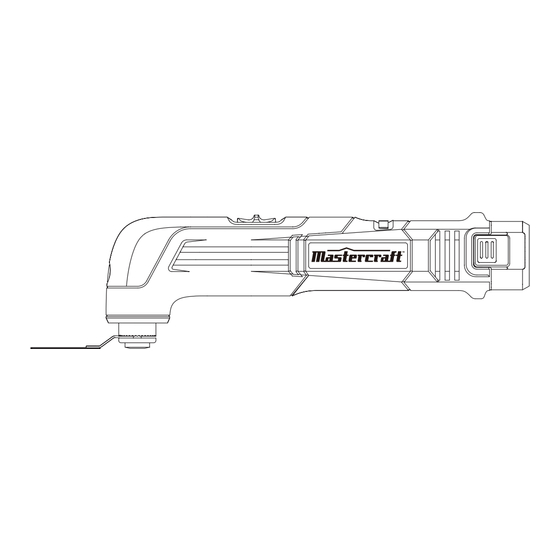

model no. 054-8263-8
bs
IMPORTANT:
Veuillez lire attentivement ce mode d'emploi avant de faire
fonctionner cet outil oscillant sans fil submersible au lithium-ion,
et conservez-le pour pouvoir le consulter ultérieurement.
12 V MAX* AU LITHIUM-ION
OUTIL DE PROFILAGE
POYVALENT COMPACT SANS FIL
GUIDE
D'UTILISATION
Publicité
Table des Matières
Manuels Connexes pour MasterCraft 054-8263-8
Sommaire des Matières pour MasterCraft 054-8263-8
- Page 1 054-8263-8 12 V MAX* AU LITHIUM-ION OUTIL DE PROFILAGE POYVALENT COMPACT SANS FIL IMPORTANT: GUIDE Veuillez lire attentivement ce mode d’emploi avant de faire D’UTILISATION fonctionner cet outil oscillant sans fil submersible au lithium-ion, et conservez-le pour pouvoir le consulter ultérieurement.
- Page 2 headline bars headline bars continuation tabs notes continuation tab warnings notes warnings...
-
Page 3: Table Des Matières
TABLE DES MATIÈRES Données techniques Avertissements de sécurité concernant l’outil électrique Avertissements de sécurité concernant la batterie Symboles Liste des pièces Accessoires Diagramme des pièces clés Consignes d’utilisation Usage Conseils de travail pour votre outil Soins d’entretien des outils Renseignements sur la garantie NOTE: Si des pièces manquent ou sont endommagées, ou si vous avez des questions, veuillez appeler notre service d’assistance téléphonique sans frais au numéro 1-800-689-9928... -
Page 4: Données Techniques
054-8263-8 | nous joindre 1-800-689-9928 DONNÉES TECHNIQUES Voltage du chargeur 120 V 60 Hz c.a. Voltage 12 V max* (1,5 Ah) au lithium-ion Vitesse d’oscillation De 0 à 16,000/min Angle d’oscillation 3.2° Chargeur de batterie 1 heure, diagnostic Batteries de remplacement 054-3207-4 (1.5 Ah) -
Page 5: Sécurité De L'espace De Travail
SÉCURITÉ DE L’ESPACE DE TRAVAIL • Gardez l’espace de travail propre et bien éclairé. Les endroits encombrés ou sombres invitent les accidents. • N’utilisez pas d’outil électrique dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer ces matières. -
Page 6: Sécurité Personnelle
054-8263-8 | nous joindre 1-800-689-9928 Tenez le cordon à l’écart de la chaleur, de l’huile, des arêtes vives et des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de décharge électrique. • Si vous devez absolument utiliser un outil dans un endroit mouillé ou humide, branchez ce dernier à... -
Page 7: Utilisation Et Entretien De La Batterie De L'outil
personne l’utiliser sans le connaître ou sans avoir lu les présentes consignes. Un outil électrique est dangereux entre les mains d’un utilisateur inexpérimenté. • Entretenez votre outil électrique. Inspectez-le pour déterminer s’il y a des pièces mal alignées, coincées ou brisées et pour vous assurer que rien ne nuit à son bon fonctionnement. Si l’outil électrique est endommagé, faites-le réparer avant de l’utiliser. -
Page 8: Avertissements De Sécurité Concernant La Batterie
054-8263-8 | nous joindre 1-800-689-9928 AVERTISSEMENTS DE SÉCURITÉ CONCERNANT LA BATTERIE • AVERTISSEMENT: Risque d’incendie et de brûlure. Ne tentez pas de démonter l’article, de le chauffer à une température dépassant 100°C (212°F) ou de l’incinérer. -
Page 9: Symboles
SYMBOLES Pour réduire le risque de blessure, l’utilisateur doit lire le guide d’utilisation Avertissement Portez des protecteurs auditifs Portez des lunettes de sécurité Portez un masque antipoussière N’exposez pas l’outil à la pluie ou à l’eau Ne brûlez pas Batterie au lithium-ion. Collecte séparée; la batterie doit être recyclée... -
Page 10: Liste Des Pièces
054-8263-8 | nous joindre 1-800-689-9928 LISTE DES PIÈCES Numéro Description Numéro Description Bouton de marche/arrêt Interface d’accessoire UniversalFit™* Molette à vitesse variable Lampe DEL Batterie Flasque Bouton de batterie Clé Allen continuation tabs Fentes d’aération notes warnings * Fonctionne avec les accessoires d’autres marques d’outil oscillant. -
Page 11: Accessoires
ACCESSOIRES Chargeur de batterie de 1 heure Batterie au lithium-ion de 12 V max* (1,5 Ah) Adaptateur universel d’accessoire Lame de coupe en bout Lame semi-circulaire en acier rapide Disque de ponçage de détail Papier de verre Grain de 40 Grain de 80 Grain de 120 Clé... - Page 12 054-8263-8 | nous joindre 1-800-689-9928 LISTE DES PIÈCES Nº Description Qté Nº Description Qté 14 Vis Lame de scie 15 Plaque de limitation Anneau de retenue 16 Flasque palier Bloc de correction 17 Moteur continuation tabs Ressort 18 Bouton d’interrupteur...
-
Page 13: Charge De La Batterie
BATTERIE A) CHARGE DE LA BATTERIE Le chargeur de batterie fourni correspond à la batterie au lithium-ion installée dans la machine. N’utilisez pas un autre chargeur de batterie. La batterie au lithium-ion est protégée contre les décharges profondes. Lorsque la batterie est à plat, un circuit de protection arrête la machine : le porte-outil ne tourne plus. - Page 14 054-8263-8 | nous joindre 1-800-689-9928 Figure A • Desserrez le flasque Utilisez la clé Allen pour faire tourner le flasque dans le sens des aiguilles d’une montre. (Figure B) • Insérez les accessoires Insérez l’accessoire sur l’interface d’accessoire continuation tabs UniversalFitTM.
-
Page 15: Élimination Des Batteries Usées
Figure D 2. MONTAGE ET CHANGEMENT DE LA FEUILLE ABRASIVE (Figure E) Alignez la feuille abrasive et pressez-la de la main contre le tampon de ponçage. Appuyez fermement l’outil électrique muni de la feuille abrasive contre une surface plate et mettez brièvement l’outil en marche. -
Page 16: Usage
054-8263-8 | nous joindre 1-800-689-9928 USAGE La pièce à travailler doit être solidement fixée avant d’être coupée. Accessoires Universal Fit™offerts par Mastercraft Les accessoires sont compatibles avec les outils de la concurrence. continuation tabs... - Page 17 La lame dure plus longtemps si elle est usée uniformément. Pour assurer une distribution uniforme de l’usure, desserrez la lame, faites-la tourner et resserrez-la bien. Coupez ou poncez à l’aide de mouvements constants, en exerçant une légère pression. Une forte pression n’augmente pas la vitesse de coupe ou d’élimination, l’accessoire s’use simplement plus vite.
-
Page 18: Conseils De Travail Pour Votre Outil
054-8263-8 | nous joindre 1-800-689-9928 CONSEILS DE TRAVAIL POUR VOTRE OUTIL Si votre outil électrique devient trop chaud, en particulier lorsque vous l’utilisez à faible vitesse, réglez la vitesse au maximum et faites-le fonctionner à vide pendant 2 ou 3 minutes pour refroidir le moteur. Évitez d’utiliser l’outil pendant longtemps à... -
Page 19: Soins D'entretien Des Outils
SOINS D’ENTRETIEN DES OUTILS Ni lubrification ni entretien supplémentaires ne sont nécessaires pour votre outil électrique. Votre outil électrique ne contient aucune pièce pouvant être réparée par l’utilisateur. N’utilisez jamais de l’eau ou des produits d’entretien chimiques pour nettoyer votre outil électrique. Essuyez-le à l’aide d’un chiffon sec. Rangez toujours votre outil électrique dans un endroit sec. -
Page 20: Restrictions Supplémentaires
054-8263-8 | nous joindre 1-800-689-9928 Le présent produit Mastercraft est garanti sur une période de trois (3) ans à compter de la date de l’achat au détail original contre les vices de matériau(x) et de fabrication.
