Rotation :
Vitesse unique :
Batterie :
Entrée du chargeur :
Sortie du chargeur :
Chargeur de batterie :
Prise :
Poids :
Besoin d'aide?
Service d'assistance téléphonique sans frais :
1 800 689-9928
Questions techniques
Pièces de rechange
Pièces manquantes
Importé par Mastercraft Canada Toronto, Canada M4S 2B8.

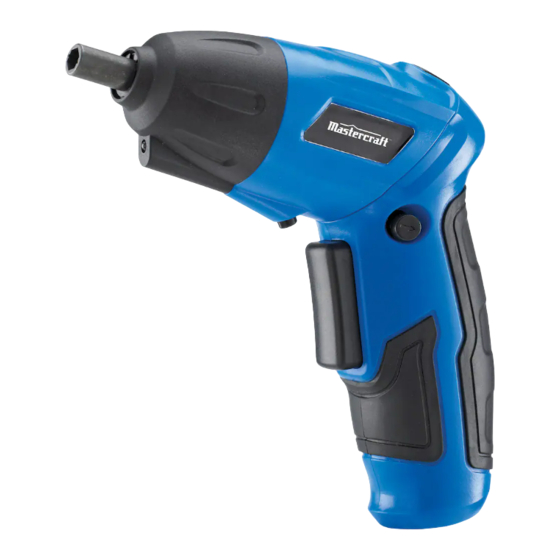

ENSEMBLE TOURNEVIS
PIVOTANT SANS FIL COMPACT
FICHE TECHNIQUE
Sens horaire ou antihoraire
220 tr/min (à vide)
Nickel-cadmium, 3,6V
CA 120 V, 60 Hz, 8 W
6 V, 300 mA
Adaptateur de charge CA; 3 à 5
heures
¼ po, hexagonale
14 oz (0,39 kg)
Guide d'utilisation
054-2502-6
Publicité
Table des Matières
Manuels Connexes pour MasterCraft 054-2502-6
Sommaire des Matières pour MasterCraft 054-2502-6
- Page 1 Prise : ¼ po, hexagonale Poids : 14 oz (0,39 kg) Besoin d’aide? Service d’assistance téléphonique sans frais : 1 800 689-9928 Questions techniques Pièces de rechange Pièces manquantes Importé par Mastercraft Canada Toronto, Canada M4S 2B8.
-
Page 2: Sécurité - Outil Électrique
SÉCURITÉ – OUTIL ÉLECTRIQUE AVERTISSEMENT : Lisez attentivement Lorsque vous utilisez un outil électrique à toutes les instructions. Le non-respect des l'extérieur, servez-vous d'une rallonge adaptée à l'usage extérieur. Utilisez un cordon instructions ci-après peut causer une électrocution, un incendie ou des blessures conçu pour utilisation extérieur. - Page 3 SÉCURITÉ – OUTIL ÉLECTRIQUE Utilisez l’outil et les accessoires conformé- Sécurité personnelle (suite) ment aux instructions, en tenant compte du Gardez vos cheveux, vos vêtements et vos milieu et des travaux à effectuer. L’emploi gants éloignés des pièces mobiles. Des d’un outil à...
-
Page 4: Consignes De Sécurité Spécifiques
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES Insérez toujours la lame de tournevis ou le AVERTISSEMENT : Pour raisons de porte-lame aimanté bien à fond dans la sécurité, ne branchez pas le chargeur, ne pince. S'il n'est pas bien inséré, la lame ou le chargez pas la batterie ou n'utilisez pas cet porte-lame aimanté... - Page 5 CONSIGNES DE SÉCURITÉ RELATIVES À LA BATTERIE ET AU CHARGEUR N'utilisez pas le chargeur si son cordon d'alimentation ou sa fiche est endommagée. Remplacez sans attendre une fiche ou un cordon d'alimentation endommagé. N'utilisez pas le chargeur s'il a subi un coup, qu'il est tombé...
- Page 6 SYMBOLES AVERTISEMENT : Certains des symboles ci-dessous peuvent figurer sur le tournevis sans fil. Veuillez les examiner et en retenir la signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de manière plus efficace et sécuritaire. Volts Courant continu Ampères vitesse à...
-
Page 7: Familiarisation Avec Le Tournevis Rotatif
FAMILIARISATION AVEC LE TOURNEVIS ROTATIF Bouton de dégagement du manche rotatif Porte-lame aimanté Voyant de charge à DEL Prise du chargeur Bouton de sens de rotation Lampe à Manche Bouton DEL rotatif Interrupteur à détente Fiche du chargeur Chargeur COMPOSANTS DU TOURNEVIS PIVOTANT DESCRIPTION QTÉ... -
Page 8: Assemblage Et Fonctionnement
ASSEMBLAGE ET FONCTIONNEMENT CHARGER LA BATTERIE Placez le tournevis sans fil à proximité d'une prise de courant de 120 V et de 60 Hz. Insérez la fiche du chargeur (1) dans la prise de chargeur (2) située dans le manche du tournevis sans fil (3) (voir la fig.1). -
Page 9: Préparer Les Trous De Vis
ASSEMBLAGE ET FONCTIONNEMENT INTERRUPTEUR À DÉTENTE (suite) Fixez les composants à visser ensemble dans la position voulue (voir la fig. 6). Percez un avant-trou (1) dans la pièce externe (2) et dans la pièce interne (3). Percez un trou dont le diamètre équivaut aux deux tiers de la portion lisse de la tige de la vis. -
Page 10: Installation Des Lames De Tournevis
ASSEMBLAGE ET FONCTIONNEMENT INSTALLATION DES LAMES DE TOURNEVIS AVERTISSEMENT : Avez-vous lu les sections SÉCURITÉ – OUTILS AVERTISSEMENT : Ne tenez jamais le corps du tournevis sans fil près de l'interrupteur ÉLECTRIQUES, CONSIGNES DE lorsque vous changez les lames de tournevis. SÉCURITÉ... - Page 11 ASSEMBLAGE ET FONCTIONNEMENT POSER DES VIS (suite) En retenant fermement le tournevis sur la vis et en alignant la lame sur la vis, appuyez sur la détente du commutateur pour démarrer le tournevis et enfoncer la vis. Une fois la vis enfoncée le plus loin possible, relâchez le commutateur pour arrêter la rotation du tournevis.
-
Page 12: Entretien Général
ENTRETIEN ENTRETIEN GÉNÉRAL PRÉPARATION DE LA BATTERIE POUR LE RECYCLAGE AVERTISSEMENT : Pour l'entretien, utilisez uniquement des pièces de rechange Afin de préserver nos ressources naturelles, identiques. L'utilisation de toute autre pièce veuillez recycler ou mettre les outils alimentés peut poser un danger ou causer des par batteries au rebut de manière appropriée. -
Page 13: Entretien De La Batterie Au Nickel- Cadmium
ENTRETIEN ENTRETIEN DE LA BATTERIE AU NICKEL- ENTRAÎNEMENT DE LA BATTERIE AU NICKEL-CADMIUM CADMIUM Les batteries au nickel-cadmium sont puissantes REMARQUE : Le taux d'autodécharge des et robustes. Elles peuvent être rechargées et batteries au Ni-Cd et au Ni-Mh est d'environ 1 % déchargées des centaines de fois si elles sont par jour. -
Page 14: Vue Éclatée
VUE ÉCLATÉE... -
Page 15: Liste Des Pièces
LISTE DES PIÈCES AVERTISSEMENT : Pour l'entretien, utilisez uniquement des pièces de rechange Mastercraft L'utilisation de toute autre pièce peut poser un danger ou causer des dommages au tournevis sans fil. Toute tentative de réparer ou de remplacer des pièces électriques de cet outil peut poser un danger, à... -
Page 16: Garantie Limitée De 3 Ans
Garantie limitée de 3 ans Le présent produit Mastercraft est garanti pour une période de trois (3) ans à compter de la date de l’achat au détail original contre les vices de matériau(x) et de fabrication, sauf dans le cas des groupes de composantes suivants : groupe A : les batteries et piles, chargeurs et étuis de transport, qui sont... -
Page 17: Garantie Limitée De 3 Ans (Suite)
Garantie limitée de 3 ans (suite) La présente garantie est assujettie aux conditions et restrictions qui suivent : la présente garantie ne s’applique à aucun produit ou pièce de produit lorsqu’une pièce d’un autre fabricant est installée dans celui-ci ou que des réparations ou modifications ou tentatives de réparation ou de modification ont été...
