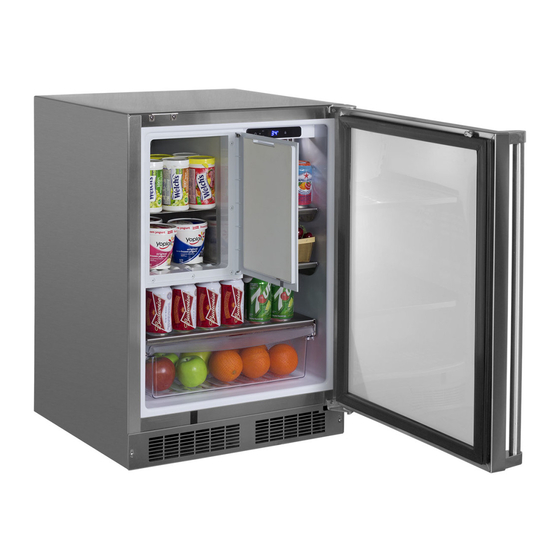

- Page 1 EN Installation, Operation and Maintenance Instructions FR Instructions d’installation, d’utilisation et d’entretien Outdoor Refrigerator / Freezer Réfrigérateur / Congélateurs d'extérieur MO24RF...
-
Page 2: Table Des Matières
CONTENTS Contents: Important Safety Instructions Safety information ...............2 Warnings and safety instructions appearing in this guide Unpacking your appliance ..........3 are not meant to cover all possible conditions and situa- Warranty registration ............3 tions that may occur. Common sense, caution, and care Installing your appliance ............4 must be exercised when installing, maintaining, or operat- Cabinet clearances ............4... -
Page 3: Important
Keep your carton and packaging until your appliance has been thoroughly inspected and found to be in good condi- tion. If there is damage, the packaging will be needed as proof of damage in transit. Afterwards please dispose of all items responsibly. MARVEL WARNING XXXXXXXXXXXX XXXXXXXXXXXX WARNING - Dispose of the plastic bags which can be a suffocation hazard. -
Page 4: Installing Your Appliance
The over- all height of your Marvel appliance may be adjusted be- tween the minimum, 33 ⁄... -
Page 5: Electrical Connection
INSTALLING YOUR APPLIANCE WARNING Electrical Shock Hazard • Do not use an extension cord with this appliance. Do not remove They can be hazardous and can degrade product ground prong performance. • This appliance should not, under any circumstanc- es, be installed to an un-grounded electrical supply. •... -
Page 6: Installing The Water Supply
MODEL MO24RF WITH OPTIONAL ICE-MAKER KIT NOTE An optional ice-maker kit (part number S42418151) is avail- able for model MO24RF which includes all of the necessary parts for installation. The kit can be obtained from Marvel customer service by calling 800-223-3900. -
Page 7: Optional Ice-Maker Operation
OPTIONAL ICE-MAKER OPERATION CAUTION The water supply to the ice-maker must be turned on prior to turning the ice-maker on. Failure to do so will cause rapid dry cycling of the ice-maker mold heater resulting in temperature control issues in the freezer compartment. Ice-maker operation •... -
Page 8: Product Dimensions
PRODUCT DIMENSIONS ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS MODEL "A" "B" "C" "D" "E" "F" "G" "H" "J" 24" **34" to 35" ⁄ " ⁄ " to 34 ⁄ " ⁄ " ⁄ " ⁄ " ⁄ " MO24RFS (61 cm) (86.4 to 88.9 cm) (60.7 cm) (85.7 to 88.3 cm) - Page 9 PRODUCT DIMENSIONS PRODUCT DATA ELECTRICAL PRODUCT MODEL REQUIREMENTS # WEIGHT 140 lbs MO24RFS 115V/60Hz/15A (63.6 kg) "J" "H" "D" "G" "E" Figure 11 ⁄ " ⁄ " (1.6 cm) (54.6cm) "F" * Depth dimension of rough-in opening may vary depending on each individual installation.
-
Page 10: Starting Your Appliance
STARTING YOUR APPLIANCE NOTE Power Failure ALARM RESET Your product has an automatic defrost feature that utilizes Starting your appliance: an electric heater element. Periodically during defrost you Plug the appliance power cord into a 115 volt wall outlet. may observe the following: Your appliance is shipped from the factory in the "On"... -
Page 11: Turning Your Appliance "On" Or "Off
USING YOUR ELECTRONIC CONTROL Freezer Refrigerator compartment compartment selected selected Turning your appliance ON and OFF: If the appliance is "On", (and out of sleep mode) the tem- Temperatures can be set for each individual compartment perature will be shown in the display area of the control. (refrigerator or freezer / ice-maker). -
Page 12: Control Lock
USING YOUR ELECTRONIC CONTROL Alarms: The control will alert you to conditions that could adversely affect the performance of the appliance. Door Ajar Control lock: ALARM RESET The control panel can be locked to avoid unintentional changes. To lock the control, press and hold the "Lock" key- pad until the display reads "Loc"... -
Page 13: Power Failure
USING YOUR ELECTRONIC CONTROL This alarm condition can be reset by momentarily pressing the "On/Off" keypad. If this alarm occurs it is recommended that you check the condition of your stored contents, even Power Failure ALARM RESET though the appliance is operating normally and the temper- ature has recovered, as prolonged temperature excursions •... -
Page 14: Shelving Configurations
SHELVING CONFIGURATIONS Refrigerator / Freezer 24" (61 cm) wide see Figure 13: Refrigerator: (2) Half width cantilever adjustable shelf. see Figure 14 (1) Full width fixed position glass shelf (1) Roller glide clear crisper drawer Freezer: (1) Fixed position metal shelf, see Figure 15. Figure 14 Freezer compartment... -
Page 15: Shelf Removal
SHELF REMOVAL To Add or Remove a Shelf Remove stored product from the shelf. Do not try to remove a loaded shelf from the appliance. Grasp the shelf front with both hands, rotate the front upward and lift out. (See Figure 17a). -
Page 16: Care And Cleaning
CARE AND CLEANING Outdoor Product Long-Term Storage / Winter- Front Grille ization: (MO24RF, refrigerator freezer): Be sure that nothing obstructs the required air flow open- ings in front of the cabinet. At least once or twice a year, 1. Time to Winterize, when the daily low ambient tempera- brush or vacuum lint and dirt from the front grille area (see ture is at or below 38°F (3.3°C). - Page 17 CARE AND CLEANING 18. Do not place a cover on the unit, as this can trap con- densation. After completion of the above, you may choose to store the unit indoors, although this is not required. Clean out behind grille Spacer Grille Remove screw from...
- Page 18 Outdoor Product Long-Term Storage / Winter- 19. Thoroughly clean the rear access cover and re-install on the unit. ization: (MO24RF, with optional ice maker): 20. Wipe down all interior surfaces with anti-bacterial 1. Time to Winterize, when the daily low ambient tempera- cleaner to be followed with clean rinse water to remove ture is at or below 38°F (3.3°C).
-
Page 19: Care And Cleaning And Energy Saving Tips
CARE AND CLEANING AND ENERGY SAVING TIPS Start-Up After Long-Term Storage: 1. If stored outside, it is recommended that the unit again be thoroughly inspected per the storage instructions above to address any dirt or debris from the weather and/or animals/insects. 2. -
Page 20: Stainless Steel Maintenance
If the product is within the first year warranty period oughly clean crevices, weld points, under gaskets, rivets, please contact your dealer or call Marvel Customer bolt heads, and any locations where small amounts of liquid Service at 800.223.3900 for directions on how to obtain could collect, become stagnant, and concentrate contami- warranty coverage in your area. -
Page 21: Before You Call For Service
TROUBLESHOOTING Before You Call for Service NOTE If the appliance appears to be malfunctioning, read through this manual first. If the problem persists, check the trouble- shooting guide below. Locate the problem in the guide and Your product has an automatic defrost feature that utilizes refer to the cause and its remedy before calling for service. -
Page 22: Troubleshooting Ice-Maker
TROUBLESHOOTING OPTIONAL ICE-MAKER Problem Possible Cause Remedy Unit operates but produces little or no • The unit has just been started and • Typical ice production is 6 to 7 ice. it has been less than 24 hours. pounds per day. Allow for the freezer section to reach tempera- ture and the ice-maker to cycle and accumulate ice. -
Page 23: Warranty
• Food, beverage, and medicine loss are not covered by these warranties. • If the product is located in an area where Marvel factory authorized service is not available, you may be responsible for a trip charge or you may be required to bring the product to a Marvel factory authorized service location at your own cost and expense. - Page 24 Marvel Refrigeration 1260 E. VanDeinse St. Greenville MI 48838 800.223.3900 41014275-EN Rev J All specifications and product designs subject to change without notice. Such revisions do not entitle 1/15/20 the buyer to corresponding changes, improvements, additions, replacements or compensation for...
- Page 25 EN Installation, Operation and Maintenance Instructions FR Instructions d’installation, d’utilisation et d’entretien Outdoor Refrigerator / Freezer Réfrigérateur / Congélateurs d'extérieur MO24RF...
-
Page 26: Importantes Instructions De Sécurité
CONTENU Importantes instructions de sécurité Contenu : Les avertissements et les instructions de sécurité qui ap- Informations de sécurité............2 paraissent dans ce guide n’ont pas la prétention de couvrir Déballage de votre appareil ..........3 toutes les conditions et situations possibles pouvant arriver. Enregistrement de la garantie ........3 Il faut faire preuve de bon sens, de précautions et de soins, Installation de votre appareil ..........4... -
Page 27: Déballage De Votre Appareil
Conservez votre carton d’emballage jusqu'à ce que votre appareil ait été complètement inspecté et trouvé en bon état. S’il présentait des dommages, cet emballage serait nécessaire comme preuve MARVEL qu’ils sont survenus durant le transit. Ensuite veuillez mettre tous ces matériaux d’emballage au rebut d’une façon responsable. -
Page 28: Installation De Votre Appareil
Des pieds réglables aux angles avant et arrière de l’armoire doivent être ajustés pour qu’elle soit fermement positionnée au sol et bien d’aplomb, d’un côté à l’autre et d’avant en arrière. La hauteur totale de votre appareil Marvel peut être ajustée entre le minimum 33 ⁄... -
Page 29: Risque De Commotion Électrique
INSTALLATION DE VOTRE APPAREIL AVERTISSEMENT Risque de commotion électrique • N’utilisez pas de rallonge secteur avec cet appareil. Cela N’enlevez pas la borne de peut être dangereux et peut affecter la performance du terre de la fiche du cordon produit. secteur. -
Page 30: Branchement De L'arrivée D'eau Modèle Mo24Rf Avec Kit De Machine À Glaçons Optionnel
S42418151) est disponible pour le modèle MO24RF, qui inclut toutes les pièces nécessaires pour l’installation. Ce kit peut être Conduite d’eau depuis la obtenu via le service à la clientèle de Marvel en appelant le 800- vanne d’eau vers la machine 223-3900. -
Page 31: Fonctionnement De La Fabrication Des Glaçons
FONCTIONNEMENT DE LA FABRICATION DES GLAÇONS ATTENTION L’alimentation en eau de la machine à glaçons doit être ouverte avant de mettre la machine à glaçons en marche. Ne pas le faire causerait rapidement un cycle à sec du réchauffeur de moulage ce qui entraînerait des problèmes de contrôle thermique dans le compartiment de congéla- tion. -
Page 32: Dimensions Du Produit
DIMENSIONS DU PRODUIT DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE MODÈLE «A» «B» «C» «D» «E» «F» «G» «H» «J» 24po **34 po à 35 po ⁄ ⁄ po à 34 ⁄ ⁄ ⁄ ⁄ ⁄ MO24RFS (61 cm) (86,4 à 88,9 cm) (60,7 cm) (85,7 à... - Page 33 DIMENSIONS DU PRODUIT DONNÉES DE PRODUIT BESOINS POIDS DU MODÈLE ÉLECTRIQUES # PRODUIT 140 lb MO24RFS 115V/60Hz/15A (63,6 kg) "J" "H" "D" "G" "E" Figure 11 ⁄ ⁄ (1,6 cm) (54,6 cm) "F" * La dimension en profondeur de l’ouverture brute peut varier selon chaque installation individuelle.
-
Page 34: Démarrage De Votre Appareil
DÉMARRAGE DE VOTRE APPAREILS REMARQUE Power Failure ALARM RESET Votre produit comporte d'une fonction de dégivrage automatique Démarrage de votre appareils : qui utilise un élément de chauffage électrique. Périodiquement pendant le dégivrage vous pouvez observer la suivant: Branchez la prise du cordon d’alimentation du appareil dans une •... -
Page 35: Utilisation De Votre Commande Électronique
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE Compartiment Compartiment congélateur réfrigérateur sélectionné sélectionné Passage de l’appareil en marche ou arrêt : Si l’appareil est en marche (ON), et n’est pas en mode veille, la Les températures peuvent être définies individuellement pour température sera montrée dans la zone d’affichage de la com- chaque compartiment (réfrigérateur ou congélateur / machine mande. -
Page 36: Verrouillage Des Commandes
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE Alertes : La commande va vous alerter en cas de conditions pouvant nuire à la performance de l’appareil. Verrouillage des commandes : Door Ajar Le panneau de commandes peut être verrouillé pour éviter des ALARM RESET changements inopinés. -
Page 37: Panne De Secteur
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE La condition d’alerte peut être supprimée momentanément en ap- puyant sur la commande M/A (On/Off). Si cette alerte se produit, il est recommandé que vous contrôliez la situation de toutes les Power Failure ALARM RESET denrées périssables, même si l’appareil fonctionne de nouveau normalement et que la température soit revenue au niveau de la consigne, car des cessations d’alimentations prolongées peuvent... -
Page 38: Configurations De Étagères
CONFIGURATIONS DE ÉTAGÈRES Réfrigérateur / Congélateur de 24" (61 cm) de large, voir la Figure 13 : Réfrigérateur : (2) Étagère en verre de demi-largeur en porte-à-faux réglable, voir la Figure 14 (1) Étagère en verre de largeur complète en position fixe (1) Bac à... -
Page 39: Enlèvement Des Étagères
ENLÈVEMENT DES ÉTAGÈRES Pour ajouter ou enlever une étagère Enlevez les produits qui étaient entreposés sur la étagère. N’essayez pas d’enlever du réfrigérateur/congélateur une étagère restée chargée. Prenez le devant de la étagère des deux mains, faites pivoter son avant vers le haut et enlevez-la (Voyez la Figure 17a). -
Page 40: L'entretien Et Le Nettoyage
L’ENTRETIEN ET LE NETTOYAGE Entreposage de longue durée / préparation à Grille frontale l’hivernage : Assurez-vous que rien n’obstrue les ouvertures pour flux d’air requises à l’avant de l’armoire. Au moins une à deux fois par an, 1. C’est le moment de préparer à l’hivernage quand le chassez par brossage ou par aspiration les peluches et les sale- minimum de température ambiante descend sous les tés dans la zone de la grille avant (Voyez en page 4). -
Page 41: Redémarrage Après Un Entreposage Prolongé
L’ENTRETIEN ET LE NETTOYAGE 17. Une fois l’extérieur bien nettoyé, vous pouvez désirer Redémarrage après un entreposage prolongé passer une couche de cire automobile pour protéger 1. Connectez l’appareil à l’alimentation secteur. des taches venant d’humidité, salissures et débris pou- 2. -
Page 42: Entreposage De Longue Durée / Préparation À L'hivernage : (Mo24Rf, Avec Machine À Glaçons En Option)
L’ENTRETIEN ET LE NETTOYAGE Entreposage de longue durée / préparation à ment de la machine. l’hivernage : (MO24RF, avec machine à gla- • Si le bac en plastique de drainage du dégivrage çons en option) : sous le compresseur contient de l’eau, utilisez une éponge pour en éliminer le plus possible. - Page 43 L’ENTRETIEN ET LE NETTOYAGE Éponger Couvercle l’eau du bac d’électrovanne de drainage et vis en plastique si néces- saire Éliminer Figure 21 les débris Enlever 11 vis couvercle réparties sur le d’accès arrière périmètre du cou- Collet vercle d’accès blanc avec un outil de ⁄...
-
Page 44: Entretien Et Nettoyage
ENTRETIEN DE L’ACIER INOX Contexte L’acier inox ne se décolore pas, ne se corrode pas et ne rouille REMARQUE pas comme l’acier ordinaire, mais il n’est pas à l’abri des taches ou corrosions. L’acier inox peut se décolorer ou se corroder s’il Les produits en acier inox ne doivent jamais être installés ou en- n’est pas entretenu correctement. -
Page 45: Conseils Pour L'économie D'énergie
Si le produit est sorti de sa première année de garantie, le (cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud, service à la clientèle de Marvel peut vous fournir des recom- ou d’autres sources de chaleur. mandations sur les centres de service de votre secteur. Une Placez l’appareil à... -
Page 46: Avant D'appeler Pour Du Service
DÉPANNAGE Avant d’appeler pour du service ATTENTION Si l’appareil semble présenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit. Identifiez le problème dans ce Dans le cas improbable où vous perdriez de la capacité de guide et consultez les colonnes de causes et de remèdes avant refroidissement sur votre appareil, ne le débranchez pas de son d’appeler pour du service. -
Page 47: Dépannage De La Machine À Glaçons
DÉPANNAGE DE LA MACHINE À GLAÇONS Problème Cause possible Remède L’appareil fonctionne mais ne produit que • L’appareil vient d’être démarré depuis • La production type de glaçons est de peu ou pas de glaçons. moins de 24 heures. 6 à 7 livres (2,7 à 3 kg) par jour. Lais- sez la section de congélation descen- dre à... -
Page 48: Garantie
à 60 jours à partir de la date d’achat d’origine. Toute prestation de service fournie par Marvel dans le cadre de la présente garantie doit être effectuée par une entité... - Page 50 Marvel Refrigeration 1260 E. VanDeinse St. Greenville MI 48838 800.223.3900 41014275-FR Rev J Toutes les spécifications et les conceptions des produits sont sujet à des changements sans préa- 1/15/20 vis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à bénéficier...
