INSTRUCTIONS D'INSTALLATION
électronique de la boîte de commande électrique
du thermostat ACL à zone unique. Les couleurs
de câbles peuvent varier.
a. Retirez le couvercle du thermostat ACL à zone
unique. Abaissez la languette sur la partie
inférieure du thermostat et séparez-le de la base.
b. Insérez le câble de communication précédemment
acheminé (câble à trois conducteurs) à travers
l'orifice dans la base.
c. Coupez le blindage du câble externe d'environ
3 pouces et dénudez l'isolation de 6,35 cm
(1/4 po) de chaque câble.
d. Installez le thermostat sur la paroi en utilisant les
vis fournies.

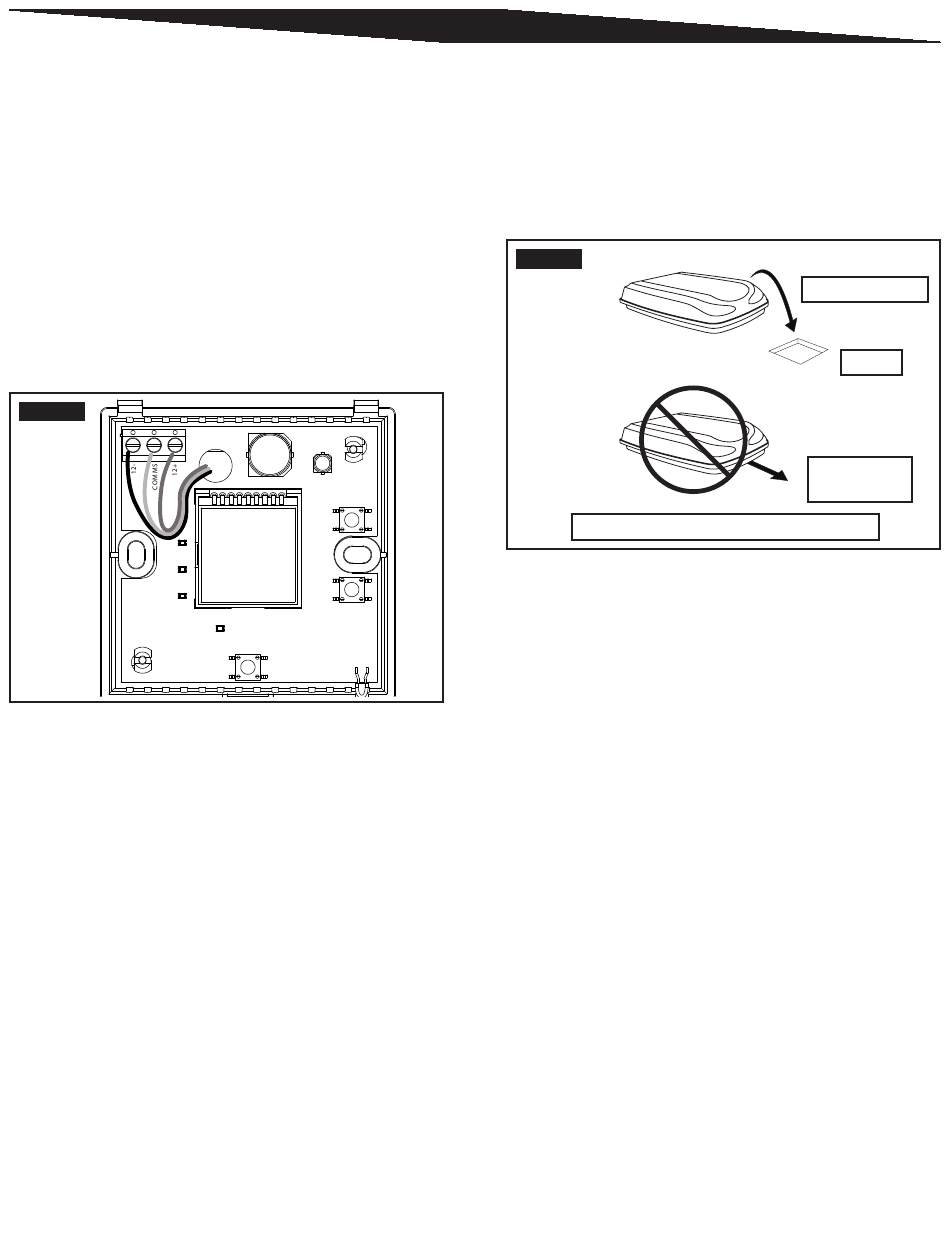

e. Réalisez les connexions suivantes au thermostat.
See FIG. 20.
FIG. 8
● Câble rouge/blanc à la borne positive de 12 V
● Câble noir à la borne négative de 12 V
● Câble orange à la borne « COMMS »
f. Inspectez toutes les connexions pour vous
assurer qu'elles sont serrées et qu'elles ne
touchent pas d'autres bornes ou câbles.
g. Insérez les câbles à travers la base dans la paroi.
Placez le couvercle sur le thermostat et appuyez
jusqu'à ce que vous entendiez un clic.
G.
Placer l'appareil sur le toit
1.
R etirez l'appareil de son emballage carton et jetez
le carton.
2. RISQUE DE BLESSURE (LEVAGE).
Utiliser une technique appropriée pour soulever et
retenir le produit. Le non respect de cette consigne
pourrait entraîner des blessures.
Placez l'appareil sur le toit.
3. Ne PAS faire glisser l'appareil. Sinon,
le joint (sous l'appareil) pourrait être endommagé, ce
qui pourrait entraîner des fuites.
Levez et placez l'appareil sur l'ouverture préparée en
utilisant le joint d'étanchéité sur l'appareil comme un
guide. Voir FIG. 9.
FIG. 9
Les modèles peuvent varier en apparence
4. Placez le kit de boîte de commande électronique (le
cas échéant) et le kit ADB à l'intérieur du VR. Ces
boîtes contiennent les éléments de montage de
l'appareil qui seront utilisés à l'intérieur du VR.
C eci complète le travail extérieur. Des réglages
mineurs peuvent être effectués à l'intérieur du
VR si nécessaire.
H.
Préparation de l'installation
1. V érifiez l'alignement du joint d'étanchéité de l'appareil
sur l'ouverture de toit et ajustez si nécessaire.
L'appareil peut être déplacé par le dessous en le
levant légèrement. See FIG. 10.
9
Lever et placer
Devant
Ne pas faire
glisser
