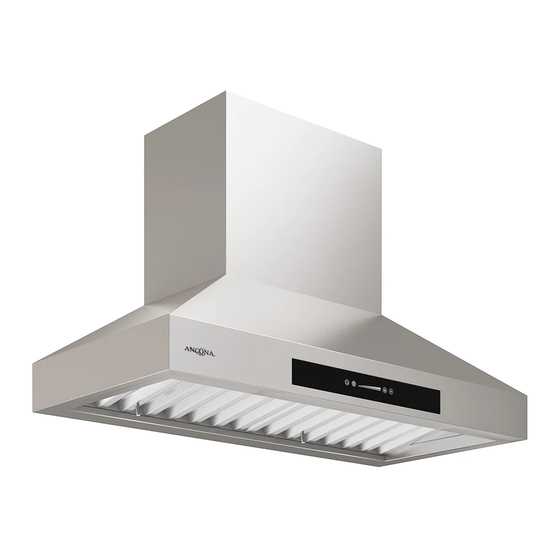

Ancona Pro Pyramid Manuel De L'utilisateur Et Instructions D'installation

30 po et 36 po

Publicité

Liens rapides

Hotte de cuisine
Pro Pyramid 30 po et 36 po
Manuel de l'utilisateur
et
Instructions d'installation
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
Lire attentivement l'importante information concernant
la sécurité, l'installation et l'entretien.
Conserver ces instructions pour référence future.

Publicité

Table des Matières
loading

Sommaire des Matières pour Ancona Pro Pyramid

  • Page 1 Hotte de cuisine Pro Pyramid 30 po et 36 po Manuel de l'utilisateur Instructions d'installation INSTRUCTIONS IMPORTANTES DE SÉCURITÉ Lire attentivement l’importante information concernant la sécurité, l’installation et l’entretien. Conserver ces instructions pour référence future.
  • Page 2: Avant De Commencer

    Avant de commencer INSTALLATEUR - Commencer ici Les Instructions de sécurité sont aux pages 4 et 5, et les Instructions d'installation aux pages 6 à 16. Veuillez effectuer ces étapes : 1. Lire les instructions de sécurité. 2. Lire toutes les instructions dans la section Installation de ce manuel AVANT d'installer la hotte de cuisine.
  • Page 3: Table Des Matières

    Table des matières Avant de commencer ........................2 Table des matières ..........................3 Informations importantes sur la sécurité ................... 4 Pièces incluses ..........................6 Dimensions de la hotte ........................7 Spécifications ............................ 7 Installation ............................8 Étape 1 - Lire les instructions de sécurité ..................8 Étape 2 - Déballer la hotte de cuisine et préparer les outils ............
  • Page 4: Informations Importantes Sur La Sécurité

    Informations importantes sur la sécurité LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER Lire et suivre toutes les instructions avant d'utiliser la hotte de cuisine pour empêcher le risque d'un incendie, d'un choc électrique, de blessures personnelles ou de dommages lors de son utilisation ou de l'utilisation d'appareils en association avec la hotte.
  • Page 5 Informations importantes sur la sécurité AVERTISSEMENT : POUR RÉDUIRE LES d) U tiliser un extincteur SEULEMENT si : RISQUES D'UN INCENDIE DE GRAISSE DU 1) Vous savez avoir un extincteur de classe A, FOURNEAU DE CUISINE : B ou C, et vous savez déjà comment l'utiliser. • Ne jamais laisser la surface de cuisson sans 2) L'incendie est petit et contenu dans la zone surveillance au réglage le plus élevé. Les où...
  • Page 6: Pièces Incluses

    Pièces incluses Clapet Hotte de cuisine (le châssis principal) Joint d’étanchéité 12 x Vis du châssis principal 4 x Vis du clapet 2 x Vis de la cheminée supérieure Filtres déflecteurs (x2) 76.2 cm (30 po) Partie principale du moteur (36 po) Filtres déflecteurs (x3) 91,4 cm Plateaux à graisse (x2) 76.2 cm (30 po) Plateaux à graisse (x3) 91,4 cm (36 po) Support de la cheminée supérieure Cheminée inférieure Cheminée supérieure Note concernant la quincaillerie : Pour des raisons de sécurité, les vis et les fixations pour le montage ne sont pas incluses à...
  • Page 7: Dimensions De La Hotte

    Dimensions de la hotte 15-5/8 po 13-9/16 po (397 mm) (345 mm) 3-1/2 po (90 mm) 20-1/4 po 29-7/8 po / 35-3/8 po (515 mm) (760 mm / 900 mm) Spécifications Conception du châssis Acier inoxydable Classification de la puis- 120 V / 60 Hz (homologuée cETLus) sance Puissance d'entrée totale...
  • Page 8: Installation

    Installation ÉTAPE 1 Lire les instructions de sécurité • Il est très important de lire les instructions de sécurité aux pages 4 et 5. IMPORTANT : Il en est de la responsabilité de l'installateur de se conformer avec les espaces libres d'installation. ÉTAPE 2 Déballer la hotte de cuisine et préparer les outils • Déballer soigneusement la hotte de cuisine et les pièces, et s'assurer que toutes les pièces sont incluses, comme...
  • Page 9: Étape 5 - Directives D'installation De Ventilation

    Installation ÉTAPE 5 Directives d’installation de ventilation • Les étapes suivantes sont pour la ventilation extérieure. • Si vous avez besoin d’une installation sans conduit, s’il vous plaît visiter anconahome.com pour acheter la trousse de recirculation. IMPORTANT : Pour un fonctionnement le plus efficace et en douceur : • Le système d'évent doit se terminer à l'extérieur (toit ou • Il est recommandé que la hotte de cuisine soit aérée mur de côté).
  • Page 10: Étape 6 - Préparer La Partie Principale Du Moteur

    Installation ÉTAPE 6 Préparer la partie principale du moteur • Placer la partie principale du moteur sur une surface à plat (idéalement le plancher) comme montré ci-dessous. • Pour conserver la partie principale du moteur stable, placer la mousse en forme de cube provenant de l’emballage sous la partie principale du moteur. La mousse La table ÉTAPE 7 Insérer la partie principale du moteur dans le châssis principal • Tenir le châssis principal au-dessus de la partie principale du moteur, comme illustré.
  • Page 11: Étape 8 - Visser Ensemble Le Châssis Principal Et La Partie Principale Du Moteur

    Installation ÉTAPE 8 Visser ensemble le châssis principal et la partie principale du moteur • Aligner les 3 trous en bas du châssis principal et avec les 3 trous en bas de la partie principale du moteur. • Ensuite, aligner les 9 trous restants et visser les deux pièces ensembles avec les vis incluses. ÉTAPE 9 Brancher les connecteurs • Brancher les connecteurs situés à...
  • Page 12: Étape 11 - Monter La Hotte De Cuisine Sur Le Mur

    ÉTAPE 11 Monter la hotte de cuisine sur le mur • Positionner les orifices de montage de la hotte de cuisine de manière sécuritaire sur les vis de montage de la hotte de cuisine. • Finir de visser les vis jusqu’à ne plus pouvoir les serrer. ÉTAPE 12 Installer le joint d’étanchéité...
  • Page 13: Étape 15 - Installer La Cheminée Inférieure

    Installation IMPORTANT : • Respecter tous les codes et ordonnances de règlementations. • Il en est de la responsabilité du client de contacter un installateur électrique qualifié. • Si les codes le permettent et qu'un fil de mise à la terre séparé est utilisé, il est recommandé qu'un électricien qualifié détermine si le parcours de la mise à la terre convient. Une alimentation électrique avec fusible, seulement CA, de 120 V/60 Hz est requise sur un circuit séparé de 15 ampères, avec un fusible aux deux extrémités du circuit. • NE PAS mettre à la terre sur une conduite de gaz. • Vérifier avec un technicien qualifié si vous n'êtes pas certain si la hotte de cuisine est correctement mise à la terre. • NE PAS placer un fusible dans le circuit neutre ou de mise à la terre. IMPORTANT : Conserver ce Guide d'installation pour utilisation par l'inspecteur électrique. INSTRUCTIONS DE MISE À...
  • Page 14: Étape 17 - Installer La Cheminée Supérieure

    Installation ÉTAPE 16 ÉTAPE 17 Installer le support de la Installer la cheminée supérieure cheminée • Enlever la pellicule protectrice de la cheminée supérieure. Glisser soigneusement la cheminée • Positionner le support de la cheminée supérieure sur supérieure dans la cheminée inférieure. le mur directement en-dessous du plafond.
  • Page 15: Étape 18 - Installer Les Plateaux À Graisse

    Installation ÉTAPE 18 Installer les plateaux à graisse • Placer les plateaux à graisse dans la piste à l’arrière de la hotte de cuisine. • Les glisser à gauche et à droite jusqu’à ce que tous les plateaux à graisse soient placés côte à côte dans la piste.
  • Page 16: Fonctionnement

    Fonctionnement Utiliser le ventilateur Éteindre et allumer l'éclairage Appuyer sur le bouton Appuyer sur le bouton pour mettre en pour mettre en marche l'appareil. marche l'appareil. Appuyer sur le bouton pour mettre en marche le ventilateur. Appuyer sur le bouton pour allumer l'éclairage.
  • Page 17: Entretien

    Entretien Remplacer les ampoules Nettoyer la hotte de cuisine Débrancher l'appareil de la prise CA. S'assurer que l'alimentation électrique est coupée et que toutes les surfaces sont refroidies avant de nettoyer ou d'entretenir toute pièce de la hotte. Partie principale de la hotte de cuisine Enlever les cinq vis du panneau d'éclairage, puis • Ne pas utiliser un tampon en laine d’acier, car il enlever les ampoules en les faisant sortir.
  • Page 18: Pièces De Rechange

    Pièces de rechange 10A & 10B Description Code de la pièce Description Code de la pièce 1 - Condensateur PACAP-15 10B - Plateau à graisse PAGTR-02 91,4 cm (36 po)* 2 - Circuit imprimé PABRD-14 11 - Panneau d'éclairage PALPL-20 de 76,2 cm (30 po)* Panneau de PACPL-17 12 -...
  • Page 19 Veuillez enregistrer la garantie de votre produit en visitant le site Web Ancona Home. Canada et États-Unis Téléphone : 888 686-0778 Télécopieur : 800 350-8563 Courriel : service@anconahome.com Site Web : www.anconahome.com Ancona est associée avec Mr Appliance pour tous les appels de service après-vente. Veuillez contacter leur fournisseur de services d'entretien ou visiter leur site Web : Téléphone : 888-998-2011...
