Utilisation
Remarque : Avant de poursuivre, lisez l'intégralité des consignes de sécurité.
1.
Appuyez sur le commutateur d'alimentation pour allumer l'instrument. Tous les témoins LED
clignotent pour un test de 2 secondes. Seul le témoin LED d'alimentation reste allumé au
terme du test. N'utilisez pas l'instrument si l'un des témoins LED ne fonctionne pas.
2.
Connectez les trois pinces crocodiles sans contact aux conducteurs de courant triphasé.
Rouges à L1 (R, U)
Blanches à L2 (S, V)
Bleues à L3 (T, W)
3.

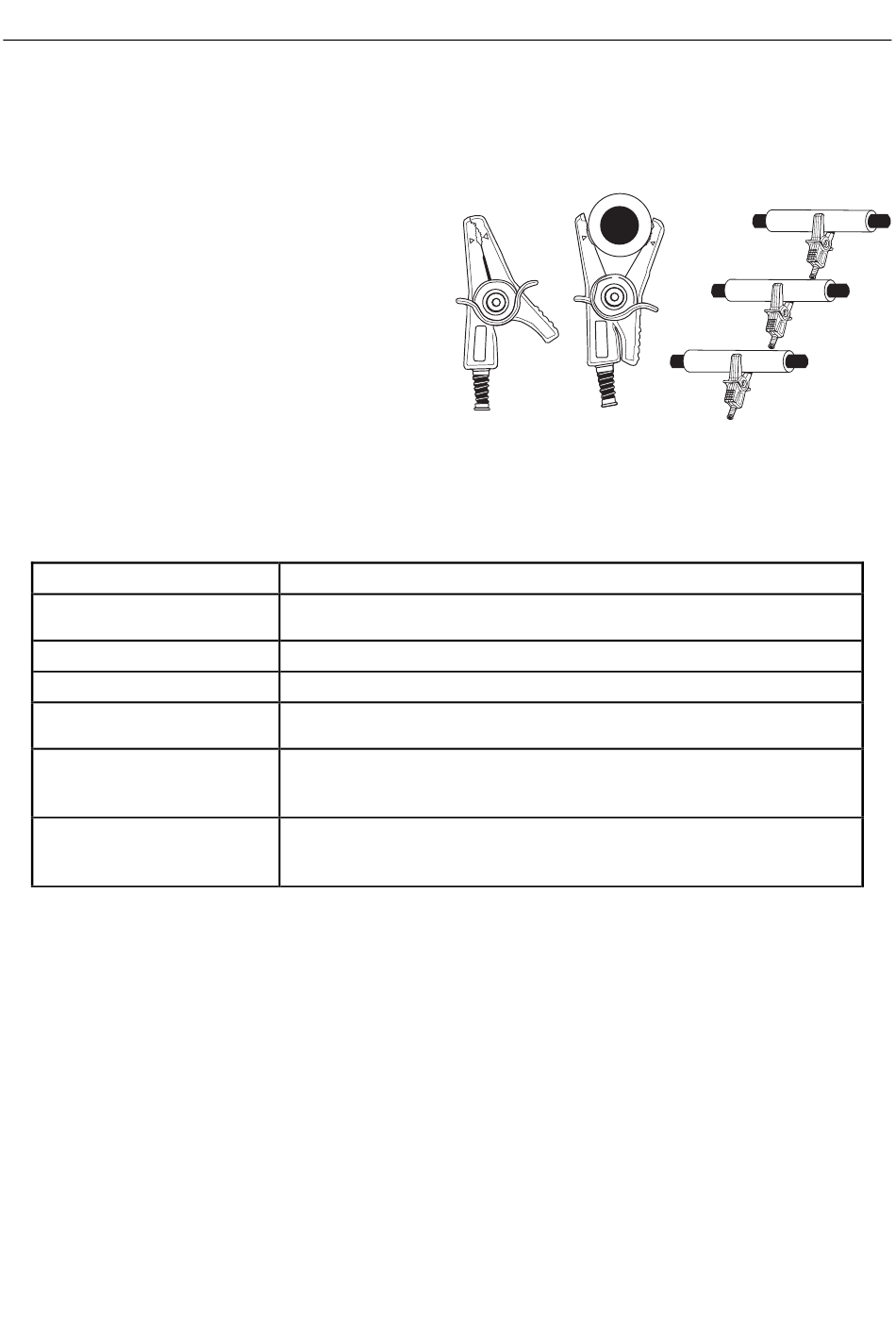

Le symbole « ▼ » présent sur chaque
pince doit être placé au centre de
chaque conducteur.
4.
Le témoin LED CW ou CCW et les
témoins LED de sens indiquent la
séquence de phase.
5.
L'avertisseur retentit par intermittence pour une séquence horaire et en continu pour une
séquence antihoraire.
Indications d'état
Etat
Trois conducteurs sous
tension
Phases ouvertes
Défaut de ligne de terre
Ligne de terre
(Connexion delta)
Phase CW positive
Phase CCW négative
Luminosité
Appuyez sur le bouton de luminosité pour augmenter l'intensité lumineuse des témoins LED. Cette
fonction peut s'avérer utile pour observer les témoins LED dans des zones à forte luminosité.
Mise hors tension automatique
Afin d'économiser les piles, l'appareil se met hors tension automatiquement au bout de 5 minutes
d'inactivité.
Montage des aimants
Quatre aimants se trouvent sur le panneau arrière afin de permettre le montage mains libres
commode en cours d'utilisation.
Indication
Les témoins LED L1, L2, L3 sont allumés
Le témoin LED L1, L2 ou L3 est éteint pour les phases ouvertes
Le témoin LED ne s'allume pas pour le défaut de ligne de terre
La phase avec témoin LED clignotant est une phase de terre
Les témoins LED de rotation CW clignotent dans le sens horaire
tel qu'indiqué par les marques fléchées. L'avertisseur retentit par
intermittence.
Témoins LED de rotation CCW clignotent dans le sens
antihoraire tel qu'indiqué par les marques fléchées. L'avertisseur
retentit par intermittence.
4
PRT200A-fr-FR_V1.6 12/16
