Raccordement Direct Sur Le Chauffe-Eau Thermodynamique; Réseau Pieuvre Avec Collecteur - Chappee TD 200VMC Notice D'installation Et D'entretien

4 Description du produit
Fig.4
4
5
Ø160
Ø80
Ø80
Ø125
6
3
18 TD 200VMC
4.3.2
Dans cette configuration, la consigne de dépression aéraulique
(paramètre
5
1
5
1
5
2
C004496-B
4.3.3
Dans cette configuration, la consigne de dépression aéraulique
(paramètre
Important
Cette configuration peut comporter au maximum :
3 salles de bain
3 WC
1 cuisine
Raccordement direct sur le chauffe-eau
thermodynamique
) doit être réglée à 1 (= 100 Pa).

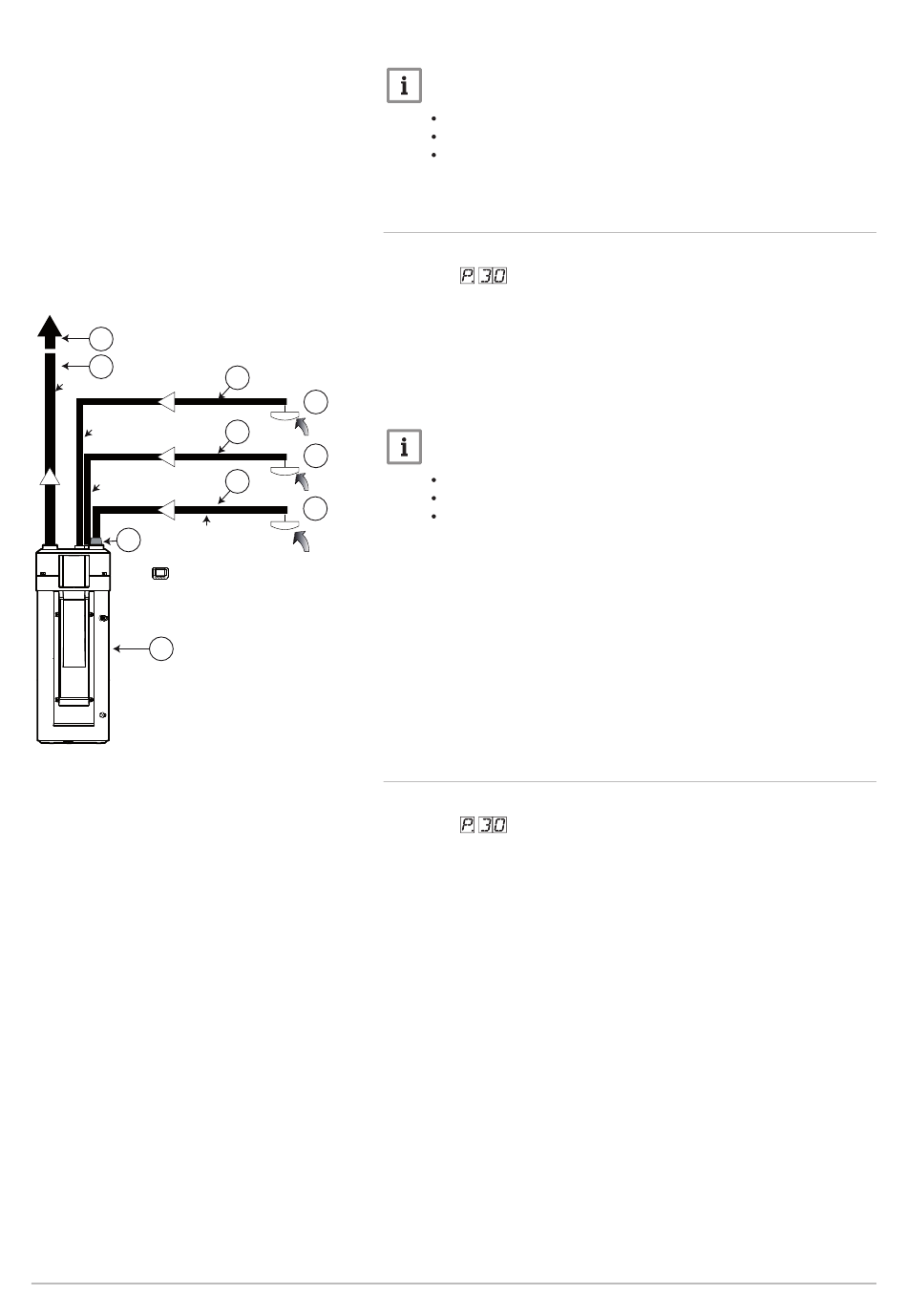

1 Bouches sanitaires Ø 80 mm (Salle-de-bain / WC)
2 Bouche de cuisine Ø 125 mm
3 Chauffe-eau thermodynamique
4 Evacuation toiture
5 Conduit (isolé si hors du volume chauffé)
6 Manchon de réduction 160/125
Important
Cette configuration peut comporter au maximum :
1 salle-de-bain
1 WC
1 cuisine
Réseau pieuvre avec collecteur
) doit être réglée à 2 (= 125 Pa).
