Section 4 : Entretien et lubrification
Dépose de la lame
Consulter la Figure 4-2 à la page 21 :
Retirer les lames de coupe pour les affûter ou les remplacer
comme suit :
1.
Régler la boîte de vitesses du tracteur en mode de
stationnement, engager le frein de stationnement,
débrayer la prise de force si elle est en marche, couper le
moteur du tracteur, retirer la clé de contact et attendre
que toutes les lames soient entièrement immobiles avant
de descendre du tracteur.
2.
Désaccoupler l'arbre de transmission principal de la prise
de force du tracteur et stabiliser le plateau de coupe en posi-
tion redressée avec des supports solides avant d'effectuer
des travaux sur la partie inférieure de la tondeuse.
3.
Enlever la lame en la saisissant par l'extrémité au moyen
d'un chiffon ou d'un gant épais et rembourré, puis
desserrer et retirer la goupille fendue (n
hexagonal à créneaux (n
la lame de la tondeuse (n
Affûtage ou remplacement des lames
Consulter la Figure 4-3 :
Numéros de pièce et descriptions
de Land Pride
Numéro
de pièce
Description de la pièce
Lame à hauteur de levage élevée
(deux lames sont requises par fusée)
891-257C
LAME DE 1/4 x 2 1/2 x 14 po, SENS HORAIRE
IMPORTANT : Remplacer les lames de tondeuse par
paires en utilisant uniquement des lames d'origine
Land Pride. Le fait de ne pas remplacer les deux lames
en même temps se traduirait par un déséquilibre.
Aiguiser les lames par paires. Ne pas retirer plus de
matière que nécessaire. Les lames jumelées ne doivent
pas avoir une différence de poids supérieure à 42,5 g
(1 1/2 oz) l'une par rapport à l'autre.
Les lames déséquilibrées favorisent l'endommagement
des paliers et l'apparition de fissures structurelles dans le
carter de la tondeuse.
1.
Nettoyer la lame et la surface de montage afin d'éliminer
tous les débris avant d'affûter ou remplacer les lames.
2.
Consulter la Figure 4-3: Affûter le bord tranchant au
même niveau que le niveau initial et affûter uniquement
la partie supérieure du bord tranchant afin qu'il soit
toujours bien affûté.
3.
Vérifier l'équilibre de la lame en pesant les deux lames
une à la fois. Elles devraient avoir le même poids avec
une différence de moins de 42,5 g (1 1/2 oz) entre les
deux lames constituant la paire.
4.
Tracer une marque distinctive sur les deux lames afin de
s'assurer qu'elles restent ensemble comme une paire.
17 mars 2017
Table des matières
o
4), l'écrou
o
3), le boulon de lame (n
o
2) et
o
5).
Installation de la lame
Consulter la Figure 4-2 et la Figure 4-4 :
IMPORTANT : Toujours installer la lame en orientant les
bords tranchant dans le sens de la rotation et les bouts
ailés pointant vers le haut.
1.
Installer la lame en orientant les extrémités des ailerons
vers le bas du plateau de coupe.
2.
Réinstaller la lame (n
moyen du boulon de lame (n
o
à créneaux (n
3). Ne pas serrer l'écrou hexagonal à
créneaux.
3.
Bien serrer l'écrou hexagonal à créneaux et rentrer
l'écrou jusqu'à ce que l'orifice sur l'écrou s'aligne sur le
trou dans le boulon de lame. Insérer la goupille fendue
o
(n
4) et plier les deux pieds autour de l'écrou pour
empêcher que la goupille fendue ne tombe.
Installation de la courroie trapézoïdale
Consulter la Figure 4-4 :
Une illustration similaire à la Figure 4-4 est également
présentée sur un autocollant qui se trouve sur le plateau de
coupe en-dessous du protège-courroie central.
1.
Enlever les couvercles de courroie de droite, du centre et
de gauche.
2.
Détendre la courroie en desserrant le boulon à œil (n
et en enlevant le ressort (n
o
sous tension (n
3).
3.
Retirer l'ancienne courroie de la poulie et installer une
nouvelle courroie autour de toutes les six poulies.
S'assurer que la courroie est bien positionnée dans
toutes les rainures des poulies.

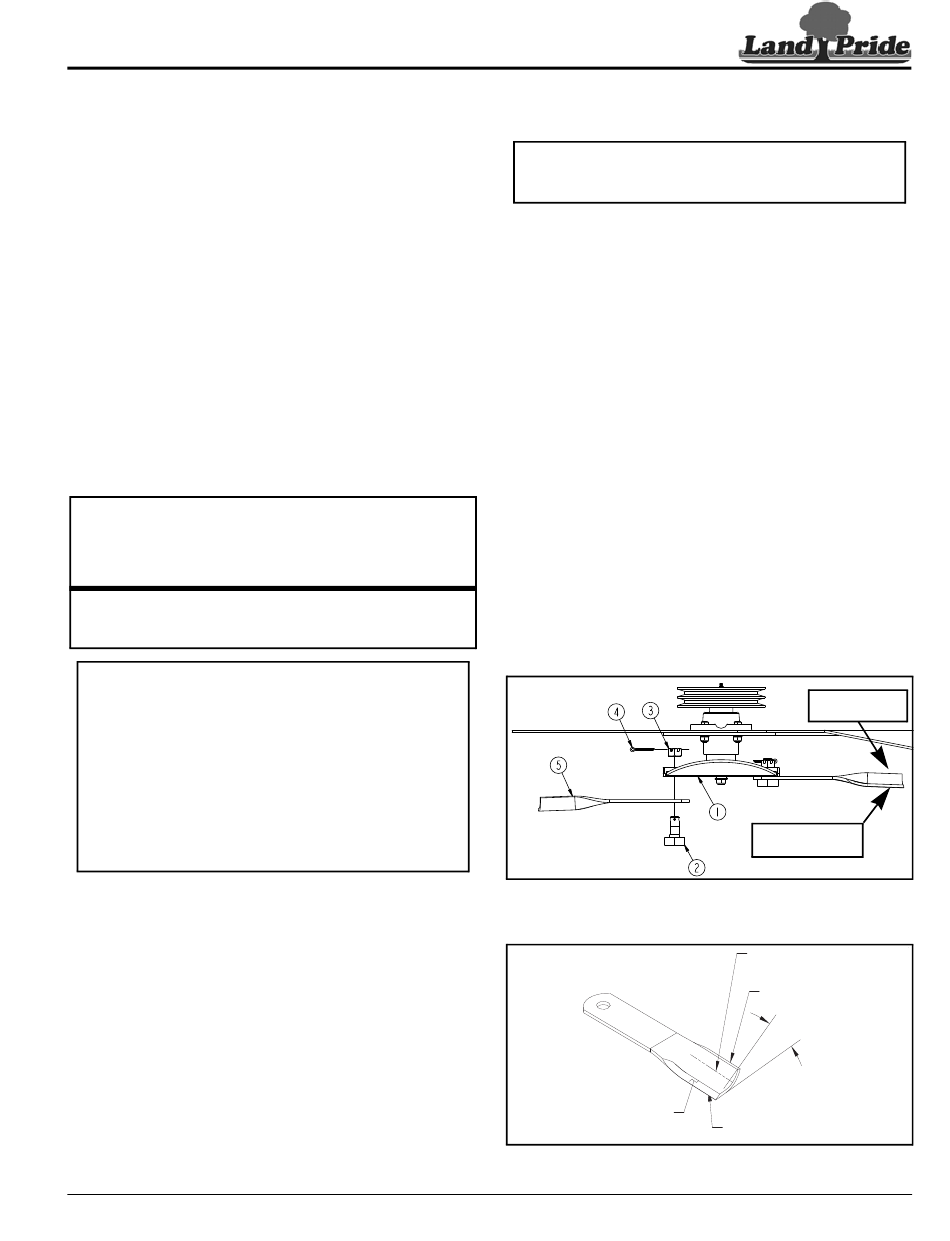

Montage de la lame de la tondeuse de finition
33511
AFFÛTER À UN ANGLE DE 30°
Affûtage des lames
Tondeuse de finition à évacuation par l'arrière FDR3690 310-447M-FRC
o
5) sur le support de lame (n
o
2) et de l'écrou hexagonal
o
2) de la tringle de la chaîne
Extrémité d'aile
vers le haut
Bords tranchants
vers le bas
Figure 4-2
ZONE D'USURE D'INTERSECTION
EXTRÉMITÉ D'AILE
30°
NE PAS MEULER OU AFFÛTER SUR LA
SURFACE INFÉRIEURE DE LA LAME.
Figure 4-3
o
1) au
o
1)
33512
21
