Section 1 : Montage et configuration
Attelage au tracteur
!
DANGER
Afin d'éviter des blessures graves ou la mort :
•
Un risque d'écrasement est présent pendant l'accouplement et
le désaccouplement de l'outil. Ne pas autoriser quiconque à se
tenir entre le tracteur et l'outil pendant une manœuvre à recu-
lons du tracteur jusqu'à l'outil ou en marche avant pour éloi-
gner le tracteur de l'outil. Ne pas actionner les commandes de
levage à trois points hydrauliques pendant que quelqu'un se
trouve directement derrière le tracteur ou près de l'outil.
•
Toujours régler la boîte de vitesses du tracteur en mode station-
nement ou serrer le frein de stationnement du tracteur, couper le
moteur du tracteur et retirer la clé de contact avant d'autoriser
quiconque à atteler ou désatteler l'outil.
REMARQUE : Le dispositif d'attelage éclair Land Pride
peut être fixé au tracteur afin de permettre un
raccordement à trois points et un détachement rapides
et faciles. Consulter le concessionnaire Land Pride le
plus proche pour l'achat d'un dispositif d'attelage éclair.

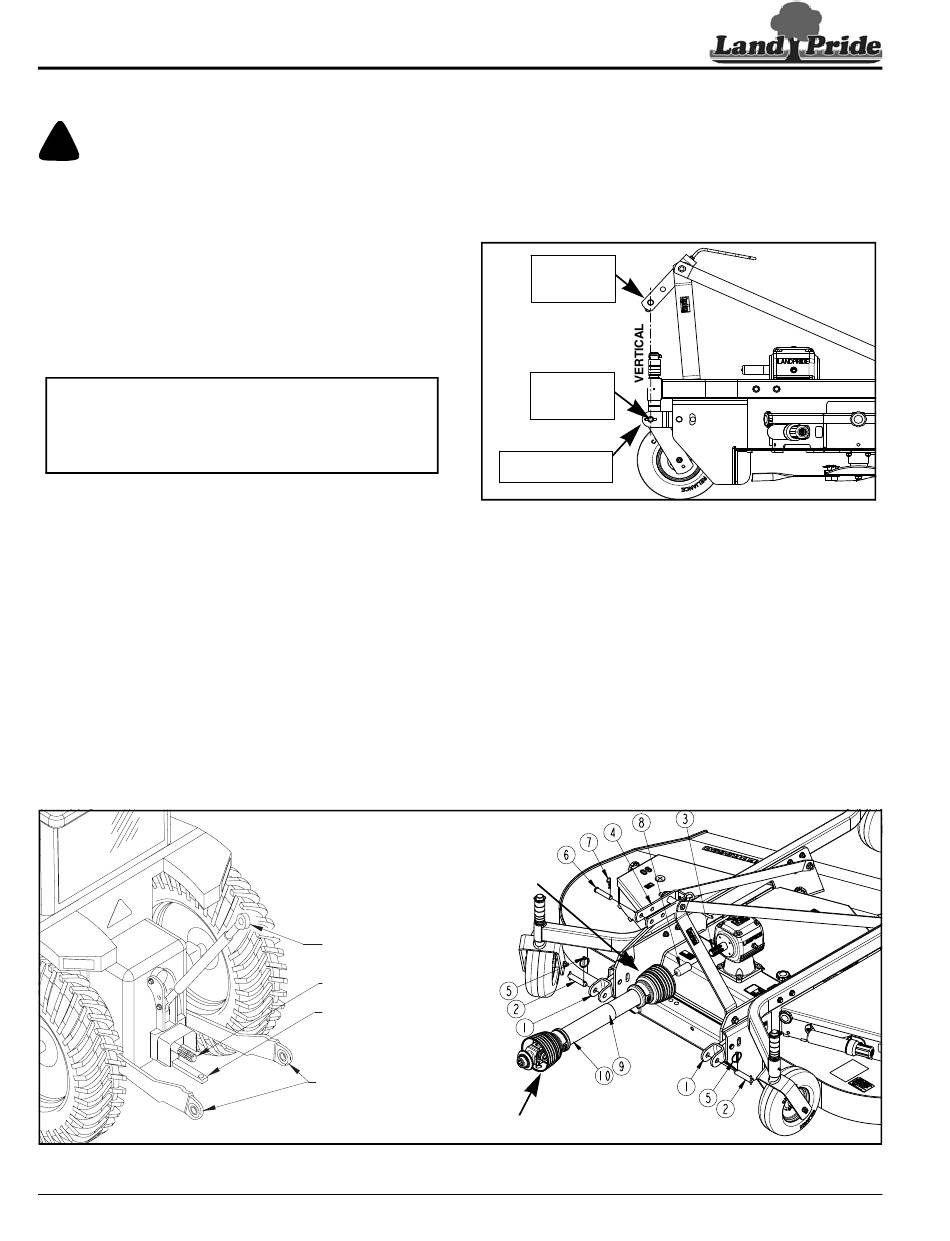

Consulter la Figure 1-2 :
1.
S'assurer que les bras inférieurs sont stabilisés afin
d'éviter un mouvement latéral excessif.
2.
S'assurer que la barre d'attelage du tracteur ne nuit pas.
Déplacer la barre de traction vers l'avant ou la retirer au
besoin. On devrait également vérifier si la barre
d'attelage présente un jeu lorsqu'on soulève l'appareil la
première fois alors que l'arbre de transmission est
installé.
3.
Reculer doucement le tracteur jusqu'à la tondeuse de
finition en utilisant la commande hydraulique à trois
points afin d'aligner les trous d'attelage dans les bras de
levage à trois points inférieurs sur la chape d'attelage
(n
o
1).
4.
Engager le frein de stationnement du tracteur, couper le
moteur et retirer la clé de contact avant de descendre du
tracteur.
10
Tondeuse de finition à évacuation par l'arrière FDR3690 310-447M-FRC
Table des matières
5.
Insérer les goupilles d'attelage inférieures (n
orifices de la chape d'attelage et dans les orifices du bras
de levage inférieur. Fixer les goupilles d'attelage avec les
chevilles d'essieu (n
6.
Fixer la tringle centrale supérieure du tracteur à l'attelage
flottant supérieur de la tondeuse (n
goupille d'attelage (n
une goupille fendue (n
CHAPE À TROIS
POINTS
Réglage de l'attelage à trois points
central
Consulter la Figure 1-3 :
1.
Ajuster les chapes inférieures vers l'intérieur ou vers
l'extérieur si une flottaison additionnelle est nécessaire
ou si le tracteur présente un contact avec le cadre de la
tondeuse de finition. Voir les instructions spéciales de
réglage à la rubrique « Montage de la chape à trois
points inférieure » à la page 9.
2.
Faire démarrer le tracteur et soulever la tondeuse à
gazon jusqu'à ce que les roues de jauge ne touchent plus
le sol. Abaisser doucement la tondeuse de finition
jusqu'à ce que les roues de jauge commencent à toucher
le sol. Continuer d'abaisser la tondeuse de finition
CARTER DE
PROTECTION
À CÔNE LONG
TROU D'ATTELAGE
DANS L'ATTELAGE
TROIS POINTS
CENTRAL SUPÉRIEUR
ARBRE DE PRISE
DE FORCE
BARRE DE
TRACTION
TROUS D'ATTELAGE
DANS LES BRAS DE
LEVAGE À TROIS
POINTS INFÉRIEURS
CARTER DE PROTECTION À CÔNE COURT
Attelage à trois points de tracteur
Figure 1-2
o
5).
o
6). Fixer la goupille d'attelage avec
o
7).
GOUPILLE
D'ATTELAGE
SUPÉRIEUR
GOUPILLE
D'ATTELAGE
INFÉRIEUR
Attelage au tracteur
Figure 1-3
o
2) dans les
o
4) au moyen de la
33507
33506
17 mars 2017
