Section 1 : Montage et configuration
jusqu'à ce que les chapes à trois points se trouvent à
égalité du sol. Régler la butée à trois points du tracteur à
cette hauteur pour maintenir les chapes de niveau.
3.
Les bras de levage inférieurs devraient se trouver à une
distance identique du sol. Si tel n'est pas le cas, ajuster
un des bras jusqu'à ce qu'ils se trouvent tous les deux à
une distance égale du sol et que les chapes à trois points
inférieures soient toutes les deux à égalité du sol.
4.
Pour permettre à la tondeuse à gazon de flotter, ajuster la
tringle supérieure du tracteur vers l'intérieur ou vers
l'extérieur jusqu'à ce que la goupille d'attelage supérieure
se trouve à la verticale au-dessus des goupilles d'attelage
inférieures présentées à la Figure 1-3.
Installation de l'arbre de transmission
!
DANGER
Afin d'éviter des blessures graves ou la mort :
•
Ne pas embrayer la prise de force du tracteur pendant l'accou-
plement ou le désaccouplement de l'arbre de transmission ou
lorsque quelqu'un se tient près de l'arbre de transmission. Le
corps et/ou les vêtements d'une personne peuvent s'emmêler
dans l'arbre de transmission, ce qui entraînerait des blessures
graves ou la mort.
•
Tous les écrans protecteurs ou les boucliers doivent être instal-
lés et en bon état de fonctionner pendant l'utilisation de l'outil
pour prévenir toute blessure ou la mort.
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
•
Ne pas utiliser un adaptateur de prise de force. Un adaptateur
de prise de force peut augmenter la contrainte sur l'arbre de
prise de force du tracteur, ce qui peut endommager l'arbre de
prise de force et l'arbre de transmission. Il annule également
l'effet du carter de protection de prise de force du tracteur et
pourrait causer des blessures corporelles ou la mort.
•
Toujours débrayer la prise de force, régler la boîte de vitesses
du tracteur en position de stationnement ou serrer le frein de
stationnement, couper le moteur, retirer la clé de contact et at-
tendre que toutes les pièces mobiles soient à l'arrêt complet
avant de descendre du tracteur.
•
Ne pas dépasser la vitesse de prise de force de 540 tr/min, car
un bris d'équipement pourrait se produire. Certains tracteurs
comportent des vitesses de prise de force multiples. S'assurer
que la prise de force ne dépasse pas 540 tr/min.
IMPORTANT : Il se peut qu'un arbre de transmission
supplémentaire soit nécessaire si l'outil doit être attelé à
différents tracteurs ou si l'accouplement se fait avec un
dispositif d'attelage éclair.
IMPORTANT : L'arbre de transmission doit être lubrifié
avant la mise en service. Se référer à la rubrique
« Lubrification » à la page 23.
IMPORTANT : L'arbre de prise de force et l'arbre d'en-
trée de boîte de transmission du tracteur doivent être ali-
gnés et de niveau l'un par rapport à l'autre en vérifiant la
longueur minimale de l'arbre de transmission. Un arbre
de transmission trop long peut endommager le tracteur
et l'outil.
17 mars 2017
Table des matières
1.
Stationner le tracteur et la tondeuse sur une surface de
niveau. Engager doucement le levier de levage à trois
points du tracteur pour soulever la tondeuse de finition
jusqu'à ce que l'arbre de boîte de transmission soit aligné
(au même niveau) sur l'arbre de prise de force du tracteur.
2.
Soutenir le plateau de coupe de la tondeuse à cette
hauteur à l'aide de vérins ou de blocs de support afin
d'empêcher que la tondeuse ne dérape.
3.
Régler la boîte de vitesses du tracteur en mode de
stationnement, engager le frein de stationnement,
couper le moteur et retirer la clé de contact.
Consulter la Figure 1-2 à la page 10 et la Figure 1-4 :
4.
Retirer le protecteur de l'arbre de boîte de transmission
o
(n
8) de l'arbre d'entrée de boîte de transmission (n
5.
Glisser le joint universel de l'arbre de transmission
intérieur muni du carter de protection de cône long (n
sur l'arbre de boîte de transmission de la tondeuse de
finition. Fixer l'arbre de transmission au moyen du
dispositif de verrouillage de fourche.
6.
Enfoncer le joint universel de l'arbre de transmission
extérieur muni du carter de protection de cône long
o
(n
10) sur l'arbre de prise de force du tracteur. Fixer
l'arbre de transmission au moyen du dispositif de
verrouillage de fourche.
7 .
Déplacer les fourches d'arbre de transmission en va-et-
vient afin de s'assurer que les deux extrémités sont fixées
sur les arbres. Fixer à nouveau les fourches desserrées.
REMARQUE : Si l'arbre de transmission est trop long
pour tenir entre le tracteur et la tondeuse, passer à la
rubrique « Raccourcissement de l'arbre de
transmission » à la page 12.
COLLIER
DE TIRAGE
EXTRÉMITÉ DU TRACTEUR
Vérifier la longueur escamotable
de l'arbre de transmission
Consulter la Figure 1-4 :
IMPORTANT : Un arbre de transmission trop long peut
s'affaisser et causer des dommages structurels au
tracteur et à l'outil. Toujours vérifier la longueur affaissée
de l'arbre de transmission au moment de l'installation
initiale, en accouplant à un tracteur différent et en
alternant entre l'utilisation d'un dispositif d'attelage éclair
et d'un attelage à trois points. Il se peut que plus d'un
arbre de transmission soit nécessaire pour convenir à
toutes les applications.
Tondeuse de finition à évacuation par l'arrière FDR3690 310-447M-FRC
ARBRE DE TRANSMISSION INTÉRIEUR
ARBRE INTÉRIEUR
CARTER DE PROTECTION INTÉRIEUR
PROTECTEUR
DE JOINT UNIVERSEL
ARBRE DE TRANSMISSION EXTÉRIEUR
ARBRE EXTÉRIEUR
CARTER DE PROTECTION EXTÉRIEUR

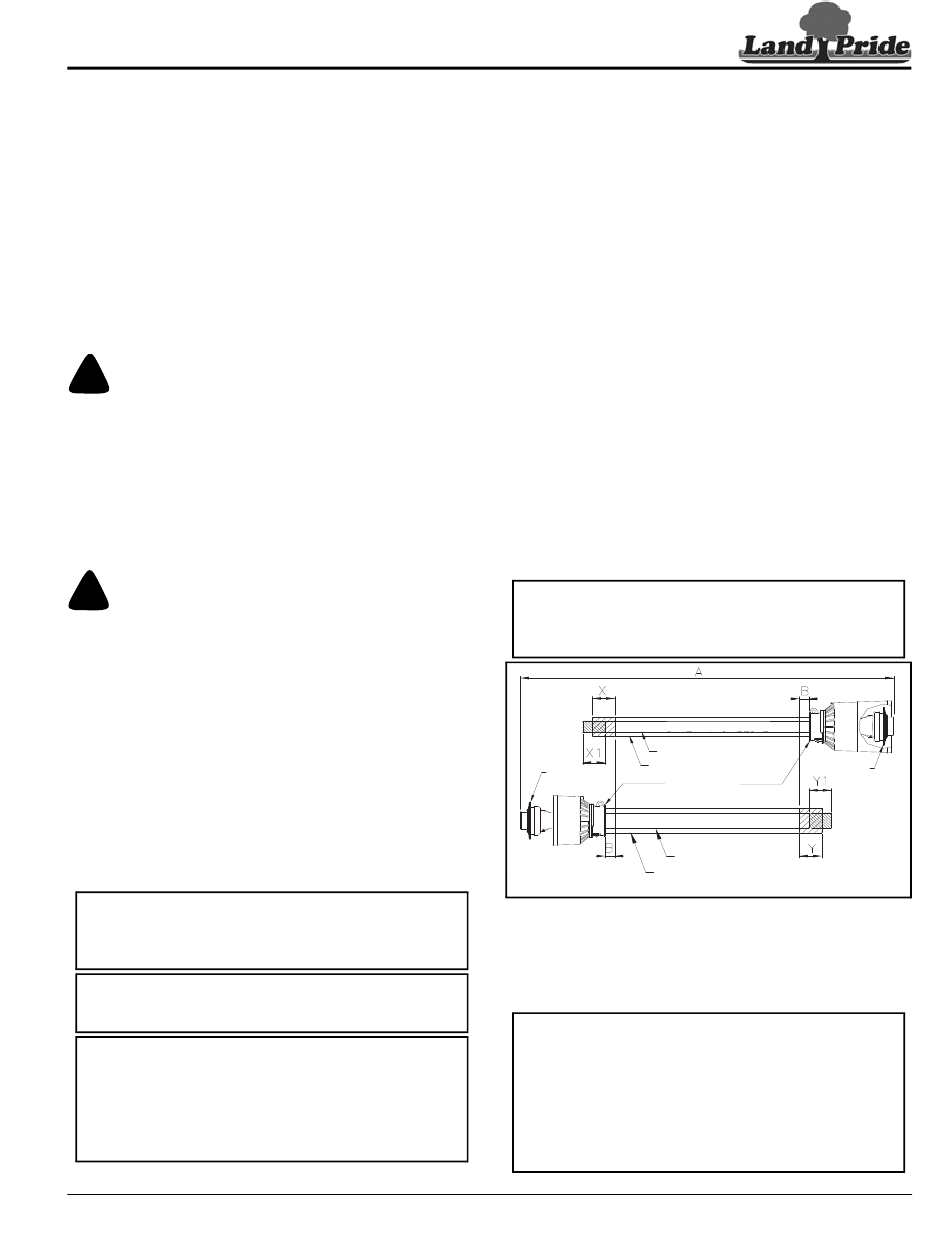

Vérification de la longueur escamotable
Figure 1-4
o
3).
o
9)
COLLIER
DE TIRAGE
EXTRÉMITÉ DE L'OUTIL
22009
11
