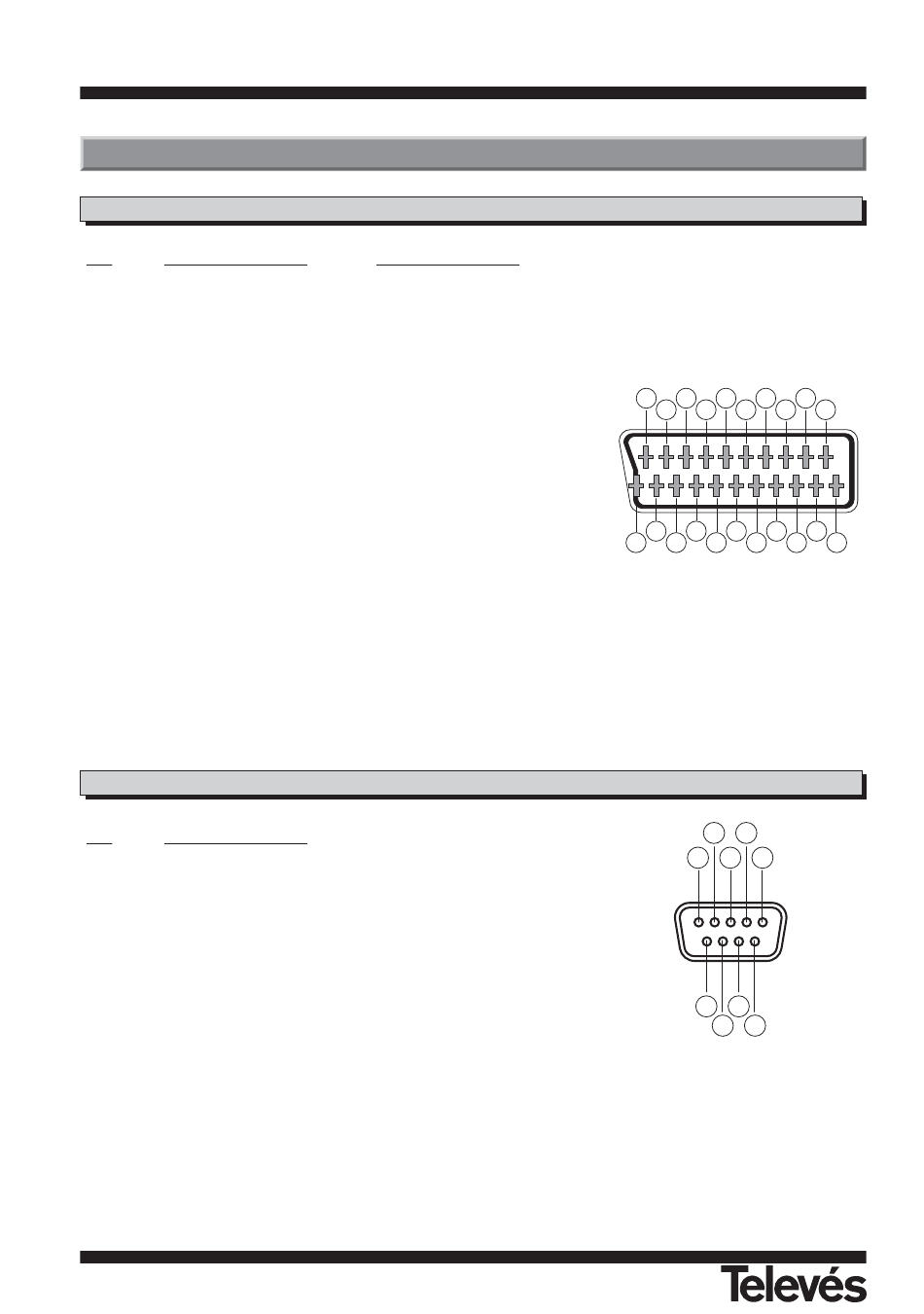

Description des connecteurs

Euroconnecteurs (SCART)
PIN TV
1 Sortie audio (D)
2 N/C
3 Sortie audio (G)
4 Masse audio
5 Masse
6 N/C
7 N/C
8 Tens. commut.
9 Masse
10 N/C
11 N/C
12 N/C
13 Masse
14 Masse "Fast Blanking"
15 N/C
16 Sortie "Fast Blanking"
17 Masse video
18 Masse video
19 Sortie video
20 N/C
21 Masse
RS 232C
PIN Description
1 N/C
2 RXD (Entrée données)
3 TXD (Sortie données)
4 N/C
5 Masse
6 N/C
7 N/C
8 N/C
9 N/C
VCR
Sortie audio (D)
Entrée audio (D)
Sortie audio (G)
Masse audio
Masse
Entrée audio (G)
N/C
Tens. commut.
Masse
N/C
N/C
N/C
Masse
Masse "Fast Blanking"
N/C
Entrée "Fast Blanking"
Masse video
Masse video
Sortie video
Entrée video
Masse
64
"RSD - 7115"
20 16 12 8 4
18 10 6
14
19 15 11 7
21
17 13 9 5
2 4
1 3 5
6 8
7 9
2
3
1
