- Page 1 AR9140T, AR12310T, and AR20310T PowerSafe User Guide ™ Bedienungsanleitung AR9140T, AR12310T und AR20310T PowerSafe Guide de l’utilisateur AR9140T, AR12310T et AR20310T PowerSafe Manuale utente AR9140T, AR12310T e AR20310T PowerSafe...
-
Page 2: Signification De Certains Termes Spécifiques
ATTENTION AUx CONTREfAçONS Nous vous remercions d’avoir acheté un véritable produit Spektrum. Toujours acheter chez un revendeur officiel Horizon hobby pour être sur d’avoir des produits authentiques. Horizon Hobby décline toute garantie et responsabilité... -
Page 3: Applications

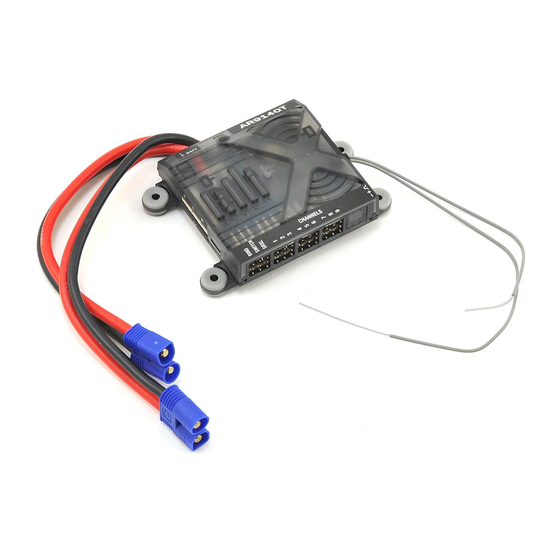

User Guide Les récepteurs télémétrie PowerSafe AR9140T, AR12310T et AR20310T vous offrent la meilleure solution pour alimenter un système de réception avec une consommation de courant élevée. Dans un appareil équipé de plusieurs servos très puissants (par exemple : les petits gros, les jets, etc...), le PowerSafe peut fournir 50A en crête et profite d‘une véritable double alimentation par deux... -
Page 4: Éléments Inclus
Caractéristiques AR9140T AR12310T AR20310T Type Récepteur télémétrie PowerSafe DSM2/DSMX Dimensions 55,12 x 55,94 x 55,12 x 55,94 x 64,31 x 61,03 x (L x l x H) 17,73mm 17,73mm 16,29mm Masse 48,19 g 48,19 g 59,5 g Longueur (1) - 15cm, (1) - 17cm antenne Récepteurs Oui (2)- Inclus... - Page 5 PowerSafe, des rallonges câblée EC3 de 30 et 60 cm sont disponibles. Utilisation de doubles régulateurs de tension Spektrum propose un régulateur (SPMVR6007) délivrant 7.5A (11A en crête) sous 6V spécifiquement conçu pour PowerSafe. IMPORTANT: Quand vous utilisez deux batteries en passant par deux régu- lateurs, chaque régulateur est indépendant et il est fréquent qu‘une batterie...
- Page 6 Les paramètres suivants correspondent à un scénario d‘utilisation par des pilotes de voltige. Il n‘est pas recommandé d‘utiliser directement ces paramètres sans votre propre régulateur de tension pour vos servos. Avion YAK 40% Servos 9-JR8711 1-8317 (gaz) Batteries Deux Li-Po 2S 7,4V 4000mA Régulateur Aucun Moteur DA150 Masse 18 kg...
- Page 7 Avion 33% Sukhoi Servos 7-JR8611’s 1-8317 (throttle) Batteries 1- 4000mAh 2-cell 7.4-volt LiPo Régulateur 6 volts Moteur DA100 Masse 11,7 kg Type de vol 3D modéré Courant moyen 0,82A Courant en crête 6,92A Milliampères (conso par vol de 137mA 10min) File: sukhio Session:All Sessions Seconds PackAmps_A: Min 0.00 Max 6.92 Avg 0.82...
- Page 8 Avant d‘utiliser des batteries Li-Po, contrôlez la tension maximale supportée par vos servos. Utilisez un régulateur de tension, comme par exemple le Spektrum VR6007 (SPMVR6007), si nécessaire. Quand une batterie est connectée au PowerSafe, un faible courant de moins d‘1mA est consommé...
- Page 9 Installation des batteries Utilisez les conseils donnés précédemment pour choisir vos ou votre batterie. Connectez la batterie au récepteur PowerSafe. Les batteries Spektrum sont équipées de prises EC3 et se branchent directement. Si vous utilisez de batteries d‘une autre marque, il sera nécessaire de souder des prises EC3 (deux sont four- nies avec ces récepteurs PowerSafe) sur les câbles.
-
Page 10: Installation Des Satellites
être ajoutée à un angle intermédiaire offrant encore une meilleure liaison RF. Positionnement des récepteurs Bien que les systèmes Spektrum 2.4GHz sont très résistants aux interférences RF internes, les récepteurs satellites doivent êtres éloignés au minimum de 10 cm des éléments suivants: • Système d‘allumage... - Page 11 • Avion voltige 35% avec une batterie Ni-MH et trois récepteurs satellite PowerSafe RX PowerSafe RX PowerSafe RX PowerSafe RX PowerSafe RX • A vion voltige 35% avec deux batteries Ni-MH et trois récepteurs satellite PowerSafe RX PowerSafe RX PowerSafe RX PowerSafe RX • A vion voltige 40% avec deux batteries Li-Po, deux régulateurs et trois récepteurs satellite PowerSafe RX PowerSafe RX PowerSafe RX PowerSafe RX • Jet avec deux batteries Li-Po, deux régulateurs et trois récepteurs satellite PowerSafe RX PowerSafe RX PowerSafe RX PowerSafe RX PowerSafe RX...
- Page 12 Affectation REMARQUE: Pour que le système fonctionne, un récepteur satellite doit être connecté. Si un autre récepteur satellite est ajouté après l‘initiation initiale, le système doit être ré-affecté pour reconnaitre le récepteur satellite additionnel. How To Bind the PowerSafe Receiver Vous devez affecter le récepteur AR9140T, AR12310T et AR20310T avec votre émetteur avant toute utilisation.
- Page 13 failsafe Les positions de sécurité intégrée (failsafe) sont également réglées lors de l’affectation. Dans l’hypothèse peu probable d’une perte de la liaison radio en cours d’utilisation, le récepteur ramène le servo des gaz à sa position préprogrammée de failsafe. Récepteur sous tension Quand le récepteur est sous tension, mais que l‘émetteur ne l‘est pas, tous les servos sauf les gaz, se placent en position failsafe, généralement, toutes les gouvernes au neutre et le train sorti.
- Page 14 Preset failsafe Le Failsafe préprogrammé est idéal pour les planeurs, permettant au modèle de rompre la portance thermique en cas de perte de signal. Avec le Failsafe préprogrammé, toutes les voies se mettent en position préprogrammée en cas de perte de signal, évitant ainsi que le modèle ne s’éloigne de trop. Lorsque le récepteur détecte le signal de l’émetteur, vous pouvez reprendre l’utilisation normale de votre modèle.
-
Page 15: Test De Portée
Effectuez toujours un test de portée avant chaque session de vol, particulièrement quand vous allez faire voler un nouveau modèle. Tous les émetteurs avions Spektrum possèdent une fonction de test de portée. Avec la radio sous tension et votre modèle sécurisé, éloignez-vous à... -
Page 16: Flight Log
Si le problême persiste, déplacez le récepteur. flight Log Si vous n‘avez pas d‘émetteur Spektrum compatible télémétrie, le Flight Log Spektrum (SPM9540) est également compatible avec les récepteurs PowerSafe AR9140T, AR12310T et AR20310T. - Page 17 AR20310T sont équipés de 4 ports télémétrie intégrés qui sont compatibles avec les émetteurs Spektrum compatible télémétrie. • Sur les émetteurs Spektrum compatibles télémétrie, aucun capteur n’est nécessaire pour recevoir le Flight Log et la tension du pack récepteur. •...
-
Page 18: Spécifications Pour Le Système D'alimentation Du Récepteur
L’appareil de mesure pour récepteur et servo digital Hangar 9 (HAN172) ou le Spektrum Flight Log (SPM9540) sont des outils parfaits pour effectuer le test ci-dessous. Branchez le voltmètre sur une voie libre. Le système étant en marche, appuyez sur les gouvernes en appliquant une pression avec la main tout en contrôlant... -
Page 19: Conseils Pour L'utilisation De Spektrum 2,4 Ghz
Technologie ModelMatch Certains émetteurs Spektrum et JR proposent une fonction (brevet en instance) appelée ModelMatch. ModelMatch empêche de faire fonctionner un modèle en utilisant une mémoire de modèle erronée, évitant potentiellement un écrasement au sol. Avec ModelMatch, chaque mémoire de modèle dispose d’un code unique propre (GUID), qui est programmé... -
Page 20: Garantie Et Réparations
Garantie et réparations Durée de la garantie Garantie exclusive - Horizon Hobby, LLC. (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d’achat par l’Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été... - Page 21 Indications relatives à la sécurité Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L’incapacité à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des dégâts matériels conséquents.
-
