Connecteur pour
alimentation et
sorties analogiques
(Vue de face)
Connecteur pour sortie
relais
(Vue de face)
4.
CABLAGE ELECTRIQUE
4.1

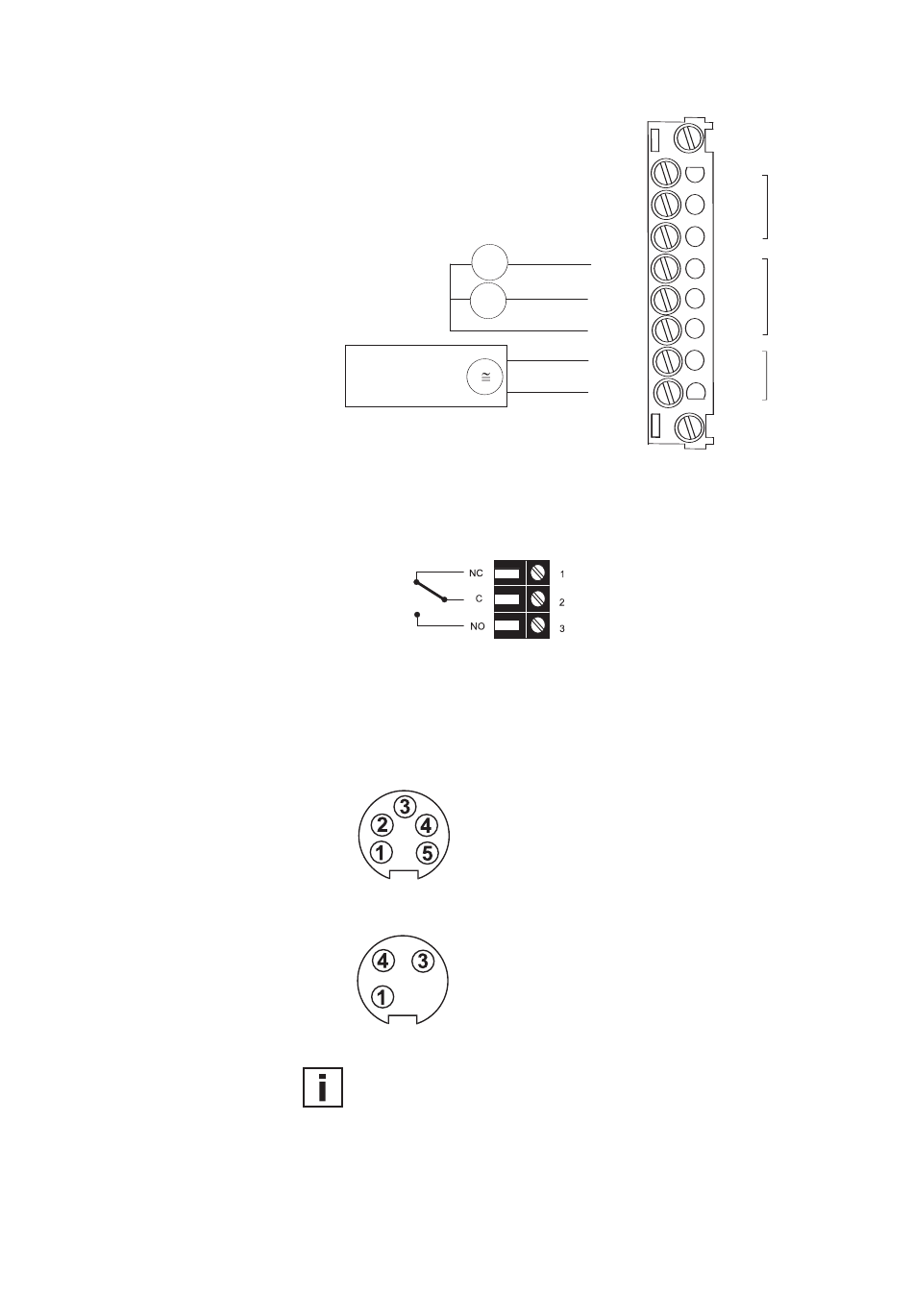

Schéma de câblage
8 - 35V DC
12 - 30V AC
4.2
Câblage du module relais (Option)
4.3
Câblage des connecteurs
8...35V DC / 12...30V AC (Option C03/C07)
Euro-Norm
Euro-Norm
Câblage sur le connecteur selon schéma ci-dessus.
4.4
Schéma de câblage câble d'interface RS232 (Option)
Câble:
jaune
marron
blanc
9
RxD/B-
TxD/A+
GND Ser
V
OUT 2
mA
V
OUT 1
mA
GND
GND
V+
Description:
V+
GND
GND
OUT1
OUT2
Description:
NC
COM
NO
Description:
GND
TXD
RXD
8
Serielle Schnittstelle
für Konfiguration /
7
serial connection for
configuration
6
5
Sortie analogique
Analog Ausgang /
4
analogue output
3
2
Alimentation
Versorgung /
supply
1
Numéro de borne:
5
4
3
2
1
Numéro de borne:
1
3
4
Matériel
