Section 5 : Entretien et lubrification
Système de contrôle des émissions
par évaporation
Toutes les tondeuses à rayon de braquage zéro de Land Pride
sont conformes aux normes de l'EPA depuis la date requise du
er
1
janvier 2012. Les tondeuses conformes aux normes de l'EPA
portent désormais une étiquette indiquant ce qui suit : « This
Equipment meets U.S. EPA Evap. Standards » (Cet équipement
est conforme aux normes d'évaporation américaines de l'EPA.)
Le système de contrôle des émissions par évaporation ne néces-
site pas d'entretien de routine, mais doit être inspecté périodi-
quement et examiné soigneusement au moins une fois l'an au
début de la saison de tonte :
1.
Inspecter tous les composants du système de carburant y
compris les réservoirs, les trous d'aération, les tuyaux, les
colliers de serrage, le filtre à carburant, les soupapes et les
raccords à la recherche de fuites, fissures et connexions
desserrées. Réparer au besoin.
2.
Les réservoirs de carburant sont équipés de bouchons à
attache; s'assurer que les attaches sont présentes et reliées
aux bouchons.
3.
Les bouchons de réservoirs de carburant ont été conçus
pour fournir des indications audibles et tactiles que l'étan-
chéité appropriée a été effectuée. S'assurer que cette fonc-
tion est présente et que le col de remplissage ne fuit pas
pendant l'utilisation. Si jamais une fuite de carburant est
constatée à ce niveau, le bouchon de réservoir de carburant
doit être remplacé immédiatement.
Filtre à carburant
Consulter la Figure 5-22 à la page 44 :
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Vider le réservoir de carburant avant de remplacer le filtre à carbu-
rant. Cette mesure permet d'empêcher toute fuite de carburant suscep-
tible de créer un risque d'incendie et d'explosion.
Le filtre à carburant est installé dans la conduite de carburant entre
la soupape du réservoir de carburant gauche/droit et la pompe de
carburant du moteur. L'emplacement du filtre à carburant variera
en fonction du moteur dont la tondeuse est équipée. Consulter le
Manuel d'utilisateur du moteur pour l'emplacement exact du filtre à
carburant et les instructions de retrait et d'installation.

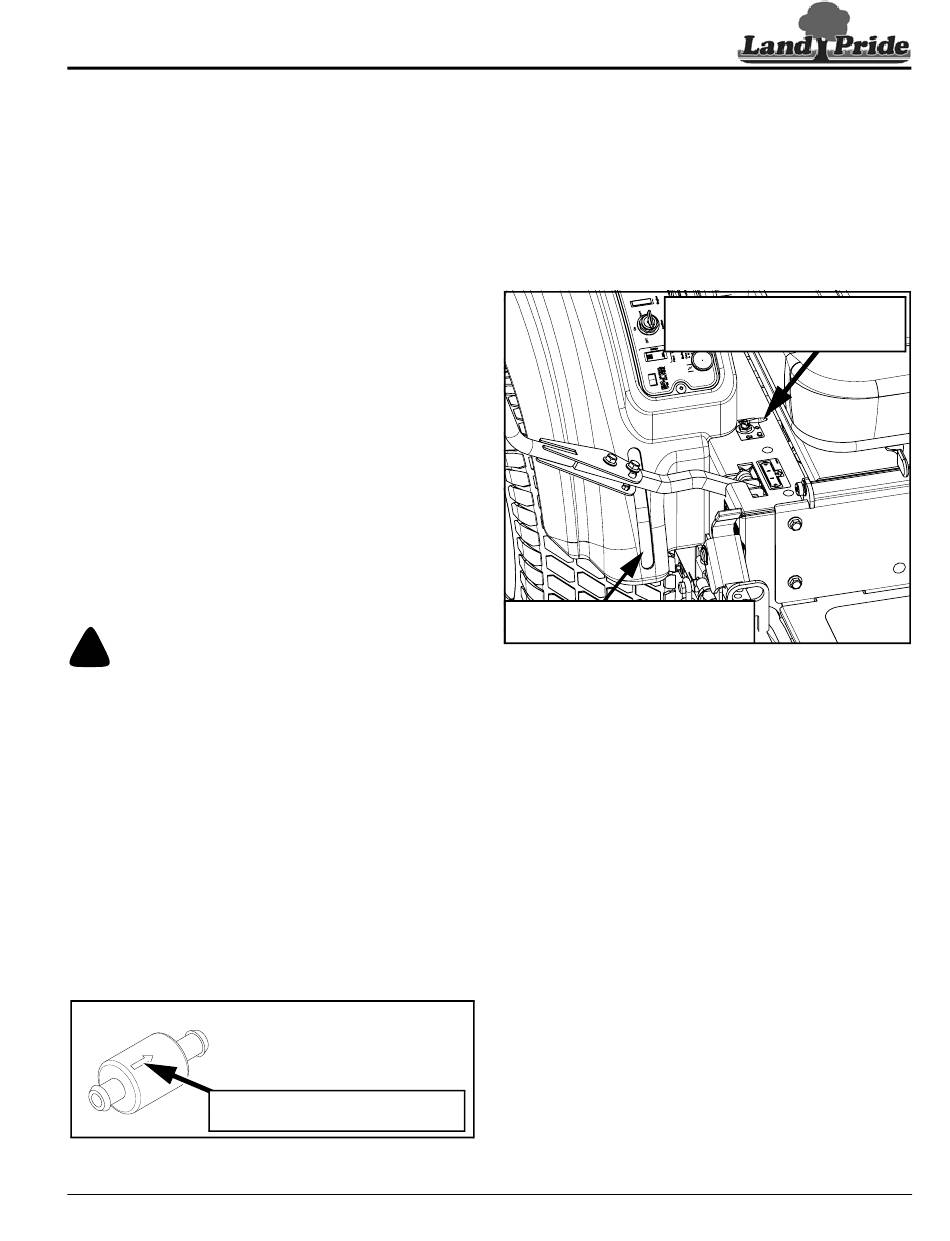

Consulter la Figure 5-13 :
Remplacer le filtre à carburant chaque année au début de la saison
de tonte ou après 100 heures d'utilisation, selon la première éven-
tualité. (Filtre bouché considéré comme pièce d'entretien) Ceci per-
mettra d'éviter que le filtre à carburant ne soit bouché, nuisant ainsi
au bon fonctionnement du moteur et entraînant des temps d'arrêt
imprévus. Veiller à installer le filtre avec la flèche d'écoulement
orientée vers le côté moteur de la conduite de carburant.
Flèche d'écoulement indique le sens
d'écoulement du carburant dans le filtre.
Filtre à carburant
Figure 5-13
6 septembre 2017
Table des matières
Vidange du réservoir de carburant
1.
Stationner l'appareil sur une surface plane. S'assurer que le
commutateur d'engagement des lames est désactivé, que
les deux leviers de commande sont réglés vers l'extérieur
et que le frein de stationnement est sur « ON » (activé).
Couper le moteur et retirer la clé de contact.
2.
Débrancher le câble de batterie négatif de la batterie.
3.
Consulter la Figure 5-3 : Rechercher le sélecteur de carbu-
rant et tourner à la position centrale « O » pour interrompre
l'écoulement du carburant.
Jauge visuelle de niveau de carburant
(propre aux deux réservoirs)
4.
Suivre la conduite de carburant du sélecteur au filtre à car-
burant. Retirer la conduite du filtre à carburant et mettre
l'extrémité déconnectée dans un récipient de carburant
approuvé.
5.
Tourner le sélecteur vers le réservoir droit et laisser écouler
le contenu du réservoir. Observer le niveau de carburant
dans le récipient de carburant. NE PAS permettre que le car-
burant déborde, car les déversements de carburant sont
extrêmement inflammables.
6.
Laisser écouler le contenu du réservoir. Les réservoirs
peuvent ne pas se vider complètement en raison de l'empla-
cement de la conduite de carburant.
7.
Répéter les étapes 5 et 6 pour le réservoir gauche.
8.
Réinstaller la conduite de carburant à son emplacement ini-
tial et remettre le filtre à carburant. L'emplacement et les
options peuvent varier en fonction du moteur.
23803
Tondeuses à rayon de braquage zéro ZSR54 et ZSR60 357-344M-FRC
Soupape du réservoir de carburant
gauche/droit, position centrale « O »,
comme illustré, est désactivée.
Soupape d'arrêt de carburant
Figure 5-14
27766
39
