Section 2 : Procédures opérationnelles
Section 2 : Procédures opérationnelles
Caractéristiques de la tondeuse
Consulter la Figure 2-1 :
La tondeuse à rayon de braquage zéro présente des caractéris-
tiques innovantes et à la pointe de la technologie. Le fait de
21
23
15
16
21
1.
Panneau de commande (consulter la
Figure 2-2 à la page 13)
2. Batterie (située sous le siège)
3. Leviers de commande
4. Indicateur de hauteur du plateau de coupe
5. Goulotte d'évacuation (écran)
6. Couvercle du plateau de coupe droit
(écran)
7.
Couvercle du plateau de coupe gauche
(écran)
8. Roues anti-décapage
9. Barre de l'indicateur de hauteur
du plateau de coupe
12
Tondeuses à rayon de braquage zéro ZSR54 et ZSR60 357-344M-FRC
Table des matières
12
17
3
24
19
2
24
22
3
1
12
10. Plate-forme du plancher (écran)
11. Pédale de levage du plateau de coupe
12. Bouchons et réservoirs de carburant
13. Soupape du réservoir de carburant
gauche/droit (en dessous de
l'accoudoir droit)
14. Plate-forme du siège (écran)
15. Silencieux
16. Carter de protection du pare-chocs/
silencieux arrière (écran)
17. Levier du frein de stationnement
(en dessous de l'accoudoir gauche)
18. Essieu avant
Caractéristiques de la tondeuse à rayon de braquage zéro
connaître l'emplacement et le fonctionnement de ces caractéris-
tiques facilitera l'utilisation de la tondeuse. La liste ci-dessous
présente les principales caractéristiques abordées dans
cette section.
14
13
20

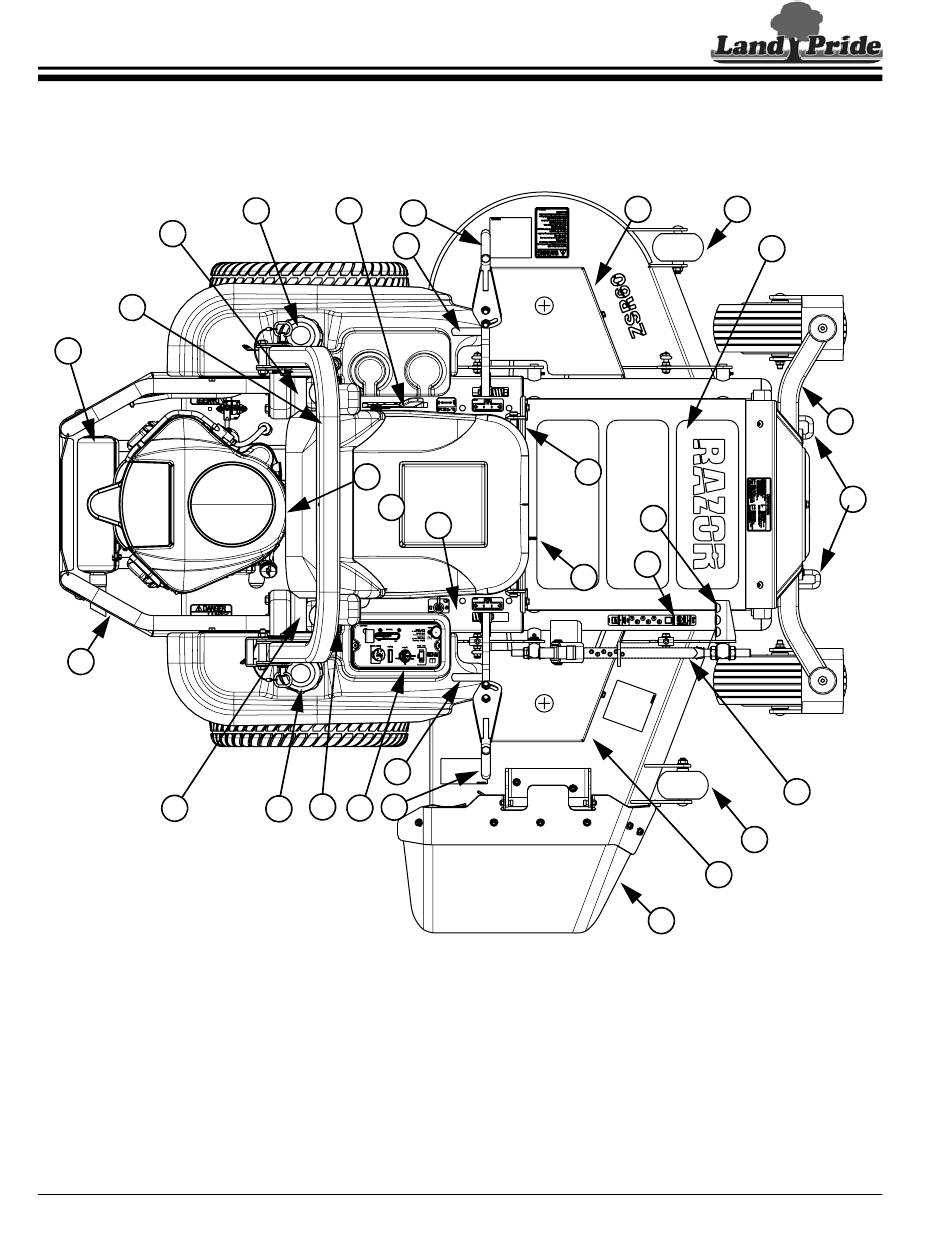

Figure 2-1
7
8
10
11
4
8
6
5
19. Loquet de dégagement du siège
(derrière le siège)
20. Loquet de réglage du siège
21. Réservoir d'expansion pour huile
hydraulique
22. Ceinture de sécurité (en dessous des
deux accoudoirs)
23. Structure de protection en cas de
retournement (ROPS)
24. Jauge visuelle de niveau de carburant
25. Verrous d'axe de pivot avant
6 septembre 2017
18
25
9
