Section 1 : Montage et configuration
Section 1 : Montage et configuration
Instructions de déballage
La caisse d'expédition a été montée à l'aide de clous. Elle peut
être démontée en écartant ou en coupant le bois de sciage. Veil-
ler à ne pas gratter, cabosser ou couper la tondeuse ou le siège
pendant le démontage. Il est préférable que deux personnes
soient présentes pendant le démontage de la caisse.
1.
Retirer les panneaux d'extrémité et latéraux de la caisse.
2.
Couper les bandes métalliques qui fixent les roues avant et
arrière sur le plancher de la caisse. Jeter les bandes.
IMPORTANT : Ne pas conduire la tondeuse pour la sortir
de la caisse au risque de plier ou de briser les composants
sous la tondeuse, notamment les boîtes-ponts. Lever la
tondeuse du plancher de la caisse au moyen d'un palan ou
d'un autre dispositif de levage approprié. Procéder avec
soin pour ne pas endommager la peinture et le siège pen-
dant le levage de l'appareil au-dessus du plancher de
la caisse.
3.
Lever la tondeuse du plancher de la caisse au moyen d'un
palan ou d'un autre dispositif de levage approprié.
Exigences liées au couple
Se reporter au « Tableau des couples de serrage » à la
page 57 afin de déterminer les couples de serrage appropriés
pour les boulons courants. Se référer aux « Couples de serrage
supplémentaires » au bas du tableau pour connaître les excep-
tions aux couples de serrage habituels.

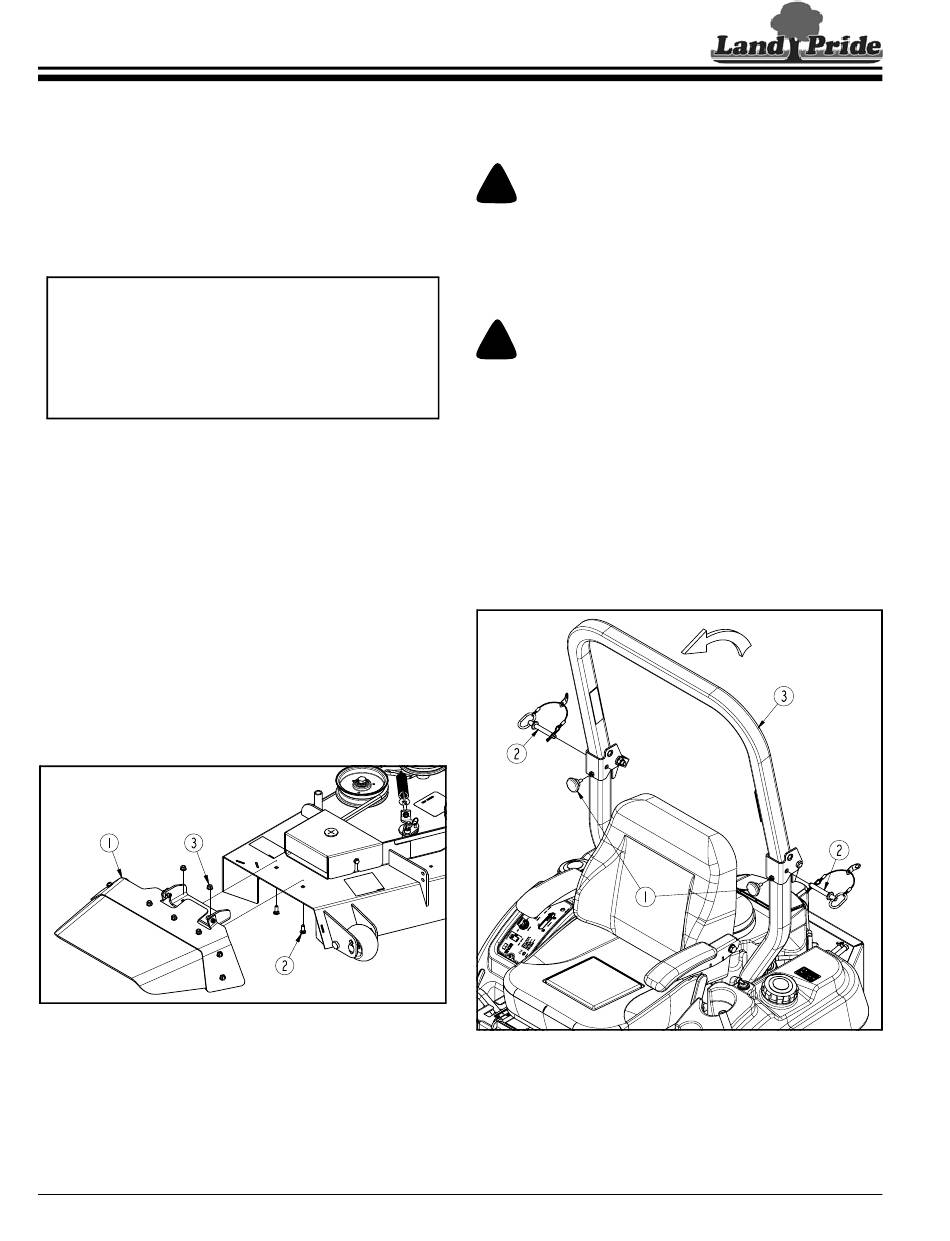

Montage de la goulotte d'évacuation
Consulter la Figure 1-1 :
1.
Fixer la goulotte d'évacuation (n
en insérant des boulons à collet carré et à tête ronde GR5 de
o
3/8 po – 16 x 1 po (n
2) dans la partie inférieure du plateau
de coupe, comme illustré.
2.
Fixer au moyen de contre-écrous à embase de 3/8 po (n
Serrer les écrous au couple approprié. Se reporter au
« Tableau des couples de serrage » à la page 57.
30337
Montage de la goulotte d'évacuation
Figure 1-1
10
Tondeuses à rayon de braquage zéro ZSR54 et ZSR60 357-344M-FRC
Table des matières
o
1) sur le plateau de coupe
o
3).
Pliage de la structure de protection
en cas de retournement (ROPS)
Consulter la Figure 1-2 :
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Les structures basses peuvent entrer en contact avec la structure de
protection en cas de retournement (ROPS) et faire basculer la tondeuse
vers l'arrière. Plier la structure de protection en cas de retournement
(ROPS) pour passer en dessous des structures basses telles que les
branches d'arbres et les entrées de portes.
!
ATTENTION
Afin de prévenir des blessures graves :
Garder les mains et les autres extrémités du corps loin des points de
pincement pendant le pliage et le dépliage de la structure de protection
en cas de retournement (ROPS).
Des boutons de fixation de la structure de protection en cas de
o
retournement (n
1) sont inclus dans le sac de quincaillerie joint.
1.
Retirer les goupilles d'attelage (n
2.
Tourner le cadre de la structure de protection en cas de
retournement vers le haut, à la position illustrée.
3.
Réinsérer les goupilles d'attelage (n
pilles fendues jointes.
4.
Installer les boulons de fixation (n
33201
Montage, configuration et pliage de la structure
de protection en cas de retournement
Figure 1-2
o
2).
o
2) et fixer avec les gou-
o
1) et serrer à la main.
6 septembre 2017
