Rexroth IndraDrive Variateurs d'entraînement Sections puissance HCS01

Dispositions de refroidisseurs

Éviter les gouttes d'eau ou les pul‐
vérisations d'eau
1 Évacuation de l'air chauffé vers le refroidisseur
2 Intérieur de l'armoire de distribution
3 Sens du flux d'air chauffé dans la zone de sortie du flux d'air
4 Appareil dans l'armoire de distribution
5 Arrivée d'air sur l'appareil
6 Déflecteur d'air dans l'armoire de distribution (en cas de refroidisse‐
ment par liquide, sert aussi comme protection contre les gouttes pour
les appareils situés en-dessous)
7 Ventilateur dans l'armoire de distribution
8 Entrée de l'air refroidi depuis le refroidisseur

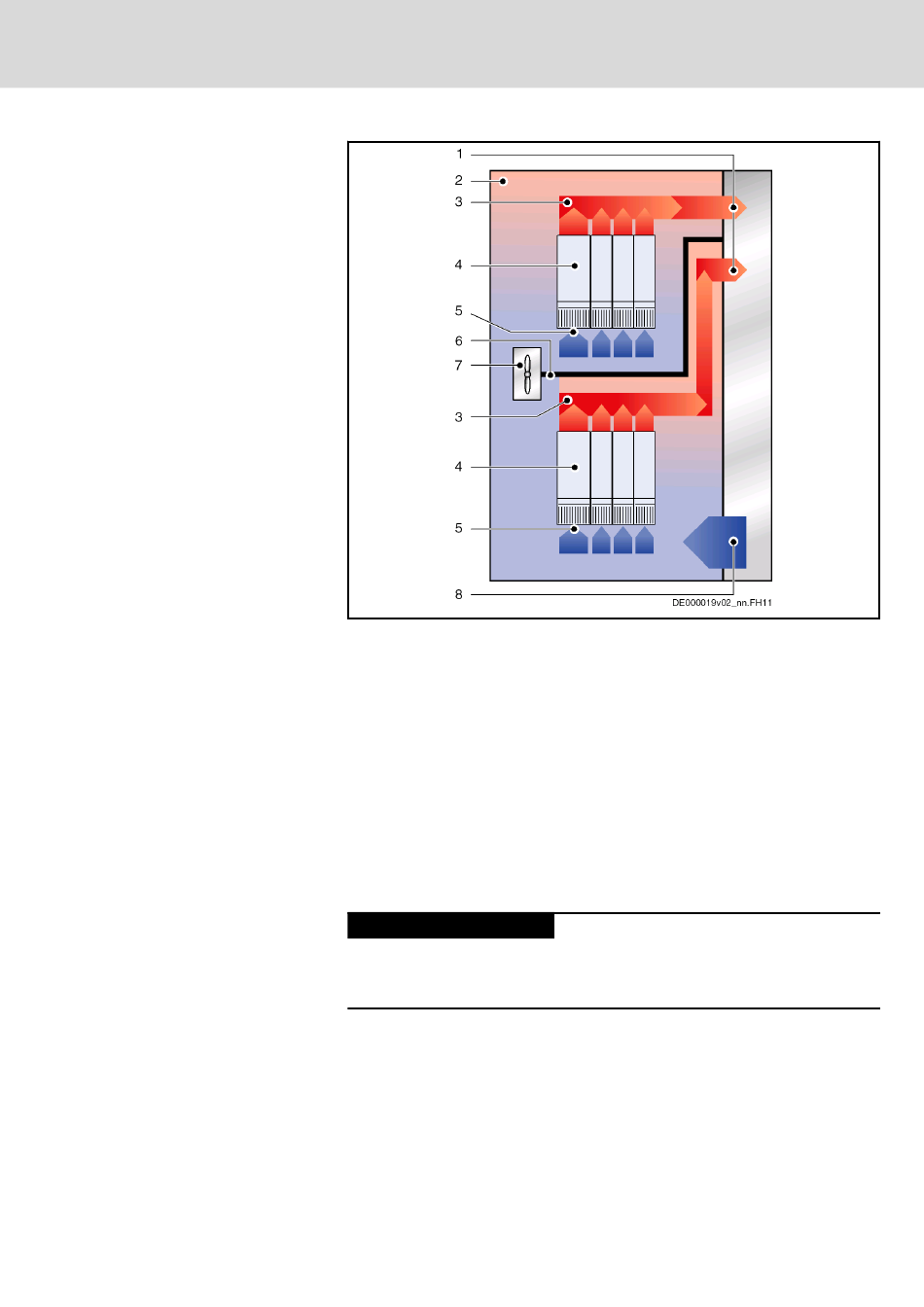

Fig.5-12: Exemple de disposition pour une structure à deux lignes
Sans réduction des données nominales, le variateur d'entraînement doit uni‐
quement être exploité jusqu'à une température ambiante maximale définie.
C'est pourquoi l'usage d'un refroidisseur est nécessaire.
AVIS
Tenez compte des indications suivantes.
De l'eau de condensation se forme en principe lors de l'utilisation de refroi‐
disseurs.
Tenez donc compte des remarques suivantes :
● Toujours disposer les refroidisseurs de sorte que l'eau de condensation
ne puisse pas goutter sur les appareils dans l'armoire de distribution.
Bosch Rexroth AG
Remarques concernant l'utilisation
Risque d'endommagement du variateur d'en‐
traînement ! Risque de mise en péril de la sé‐
curité de fonctionnement de la machine !
