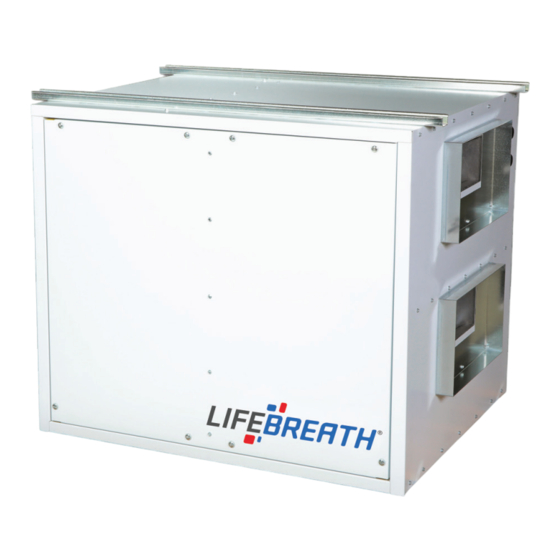

- Page 1 COMMERCIAUX VRC MANUEL D’INSTALLATION ET D’UTILISATION 455FD/DD, 650FD/DD, 700FD/DD , 1200FD/DD 6 9-COMHRV-F 05-19 511 boul. McCormick Information générale / support technique: 855. 247 4200 London, ON En Ligne: Canada www.lifebreath.com N5W 4C8...
-
Page 2: Table Des Matières
Table of Contents Les avantage d’un VRC Le Déshumidistat Lifebreath optionnelle ..15 Emplacement pour le montage ....3 Minuterie sans fil optionnelle ......16-17 Fiche technique - Modèle 455DD/FD .... 4 Répéteur sans fil optionnelle Fiche technique - Modèle 700DD/FD .... 5 Minuterie optionnelle ........ -
Page 3: Les Avantage D'un Vrc
Les avantages du VRC Le ventilateur à récupération de chaleur (VRC) est conçu pour fournir de l’air neuf dans un édifice, tout en évacu- Air neuf provenant ant une quantité égale d’air vicié. On profite alors d’une de l’extérieur Air neuf de économie d’énergie en réduisant les besoins de chauf- l’extérieur fage (ou de refroidissemnet). -
Page 4: Garantie
6 1/4” (165 mm) 28 3/4” 8 1/4” (159 mm) (730 mm) (210 mm) 8” REMARQUE: Le modèle 455FD/DD peut facilement être (200 mm) AIR VICIÉ DE 8” inversé au moment de son installation. Vous trouverez les L’ÉDIFICE (200 mm) D’ALIMENTATION instructions nécessaires en page 25. -
Page 5: Fiche Technique - Modèle 700Dd/Fd
Connexion à trois fils. Compatible avec minuterie sans fil 99-DET02 99-DET02 Minuterie sans fil Lifebreath 20/40/60 minutes Connexion basse tension avec câble 3/20 Elle actionne la ventilation à haute vitesse pour 20, 40 ou 60 minutes 99-500 La commande de ventilation Lifebreath ... -
Page 6: Fiche Technique - Modèle 650Dd/Fd
• Connexion à trois fils. DÉGIVRAGE 99-DET02 Minuterie sans fil Lifebreath 20/40/60 minutes Modèle 650FD - Interruption de l’air d’alimentation pendant que l’air évacué dégivre les • Elle actionne la ventilation à haute vitesse pour 20, 40 ou 60 noyaux. -
Page 7: Fiche Technique - Modèle 1200Dd/Fd
Connexion à trois fils. 99-500 La commande de ventilation Lifebreath Trois vitesses (basse/haute) pour le ventilateur rotatif (basse/moyen/ 99-DET02 Minuterie sans fil Lifebreath 20/40/60 minutes haute) Elle actionne la ventilation à haute vitesse pour 20, 40 ou 60 minutes ... -
Page 8: Réseau De Gaines Ou Conduits
Réseau de gaines ou conduits Si les conduits sont bien conçus et bien posés, le VRC Pour les tronçons de raccordement et les courtes lon- gueurs, on peut se servir d’un conduit flexible un peu pourra fonctionner à son maximum d’efficacité. (Le débit d’air sera limité... -
Page 9: Circuit De Reprise De L'air Vicié
Circuit de reprise de l’air vicié Le réseau de reprise de l’air vicié est utilisé pour aspirer l’air l’entrée d’air neuf. des endroits dans la maison où l’on fait face aux pires prob- Les orifices peuvent être placés dans le plafond ou en hau- lèmes de qualité... -
Page 10: Le Système De Cvc Intégré
Le système de CVC intégré Dans les installations où il est acceptable d’avoir une Le VRE est devenu un élément intégral du système de évacuation générale de l’espace, l’air à évacuer peut être chauffage, ventilation et climatisation (CVC). La Figure A envoyé... -
Page 11: Raccords D'égouttement
Raccords d’égouttement Installez les bacs d’écoulement dans le fond du VRC, de Le VRC doit être de niveau pour que l’eau de condensa- tion puisse s’écouler facilement. manière à ce que les raccords d’égouttement fassent sail- lie dans les trous prévus. Employez des tuyaux flexibles Installez une boucle ou un “siphon en P”... -
Page 12: Stratégies De Dégivrage Pour Les Vrc
Le cycle de dégivrage se répète automatiquement jusqu’à ce que la température de l’air dépasse 27°F (-3°C). 455FD/DD, 700FD/DD, 650FD/DD, 1200FD/DD Modification de la durée du dégivrage C’est le commutateur le commutateur DIP numéro 8 qui ATTENTION permet de modifier le temps de dégivrage. -
Page 13: Inversion Des Orifices Pour L'air D'alimentation Et De Dégivrage
Inversion des orifices pour l’air d’alimentation et de dégivrage (Appareils à dégivrage par registre uniquement - Modèles 455DD, 650DD, 700DD et 1200DD) fonctionnalité de ces deux orifices, il suffit d’invertir les Parfois, l’installation est plus facile si “l’air neuf prove- nant de l’extérieur”... -
Page 14: Fonctionnement De La Commande 99-Bc02
La commande optionnelle de ventilation Pièce numéro 99-BC02 Principales caractéristiques: Deux vitesses (BASSE / HAUTE) pour le ventilateur rotatif Réglage de Réglage d'attente (vitesse ARRÉT) l'humidité Déshumidistat électronique Indicateur Mode 20/40 de la vi- Compatible avec les minuteries sans fil 99-DET02 tisse du ... -
Page 15: Le Déshumidistat Lifebreath Optionnelle
Le Déshumidistat Lifebreath optionnelle - Pièce numéro 99-DH01 Principales caractéristiques : Le déshumidistat mesure le niveau d'humidité à Carte d'instructions l'intérieur et il actionne la ventilation à haute vitesse lorsque ce niveau d'humidité dans la mai- son dépasse le point réglé sur la commande. -
Page 16: Minuterie Sans Fil Optionnelle
Minuterie sans fil optionnelle 20/40/60 minutes - Pièce numéro 99-DET02 Les minuteries doivent être installées en surface sur un mur. Remarque On peut installer plus d’une minuterie dans un système deventilation. On peut aussi accroître la portée d'une Remarque : les minuteries et les répéteurs sans fil doivent être minuterie sans fil au moyen d’un répéteur RX02. -
Page 17: Utilisation De La Minuterie Sans Fil 99-Det02
Plaque avant Replacez la plaque avant sur la plaque arrière (figure A). Minuterie sans fil Lifebreath 20/40/60 minutes 99-DET02 Cette minuterie enclenche la ventilation à haute vitesse pour une durée de 20, 40 ou 60 minutes. Les témoins 20/40/60 signalent un fonctionnement à grande vitesse. -
Page 18: Répéteur Sans Fil Optionnelle
Répéteur sans fil optionnelles - Pièce numéro 99-RX02 Installation et pairage de répéteurs 99-RX02 Les répéteurs RX02 doivent être branchés dans une prise de courant de 120 V. Mettez la commande murale principale en marche en appuyant sur le bouton de marche/arrêt Appuyez simultanément sur les boutons gauche et droit de la commande principale ( selon la commande principale). -
Page 19: Fonctions Et Commandes
Fonctions et commandes Agencement Fonctions de base Choisissez la vitesse de fonctionnement appropriée en con- On peut régler la vitesse en connectant le courant de 24 volts à nectant le cavalier à l’une des prises désignées pour la vitesse. l’une des prises désignées pour la vitesse. (À... -
Page 20: Installation De La Commande Principale
Installation de la commande optionelle - 99-BC04 Le commande de ventilation Lifebreath 99-BC04 peut être ATTENTION installée sur une boîte électrique encastrée ou bien on peut la monter en surface sur un mur. On ne devrait Faites bien attention pour ne pas endommager les chevilles de contact installer qu'une (1) seule commande principale pour un de la plaque avant lorsque vous l'ôtez ou que vous la rattachez à... -
Page 21: Installation De Le Déshumidistat Optionnelle
Installation de le Déshumidistat optionnelle - Pièce numéro 99-DH01 On ne devrait installer qu'une seule commande ATTENTION principale pour un même système de ventilation. Faites bien attention pour ne pas endommager les Il se pourrait que la plaque avant illustrée sur cette chevilles de contact de la plaque avant lorsque vous page ne soit pas absolument identique à... -
Page 22: Équilibrage Des Circuits D'air Avec Un Tube De Pitot - Système Commercial
Équilibrage des circuits d’air avec un tube de Pitot - Système commercial Pour obtenir un équilibrage général, il suffit de déplacer le tube Dans un VRE, il est essentiel que le volume des circuits d’air soit de Pitot dans le conduit (de distribution ou de retour) pour équilibré. -
Page 23: Entretien Et Maintenance
Entretien et maintenance L’entretien de votre VRC d’une façon régulière vous per- Pour enlever un noyau, il faut le tirer soigneusement hors de l’appareil, en le glissant uniformément le long de barre mettra de bénéficier de son efficacité optimale et d’en prolonger la durée utile. -
Page 24: Évacuation De L'eau De Condensation
(suite) Entretien et maintenance Réseau de gaines ou conduits Filtres Ouvrez la porte de service avant pour avoir accès aux fil- Au moins une fois à tous les six mois, c’est une bonne idée d’inspecter les conduits d’air, les capuchons anti- tres qui se trouvent dans les circuits d’air d’alimentation et intempéries et les grillages pour vous assurer qu’il n’y a d’évacuation. -
Page 25: Installation Inversée
Installation inversée du VRC 10. Sur le moteur du registre, desserrez les deux vis de Démontage de la boîte électrique fixation qui retiennent la tige carrée du registre en Enlevez les panneaux de porte du VRC en desserrant place en utilisant une clavette hexagonale de 1/8 po. les vis qui se trouvent sur le devant des portes. - Page 26 (suite) Installation inversée du VRC 32. Le fil de la thermistance provenant de la boîte élec- Remise en place de la boîte électrique : trique doit être acheminé à travers le trou dans le 21. Sur chaque côté du coffre, retirez les deux bouchons panneau de soutien du noyau du haut.
-
Page 27: Relais Aircom
Relais Aircom La plaquette de circuit Aircom offre trois relais à “contact sec”. Le contact 3 n’est pas disponible. Charge résistive maximale de 115 volts à 10 ampères. Contact 1 Ce relais est activé lors du mode de dégivrage du VRC. -
Page 28: Dépannage De Votre Système Vrc
Dépannage SYMPTÔME Cause Solution Débit d'air médiocre le treillis de 1/4 po (6 mm) sur les capuchons extéri- nettoyez les évents ou capuchons extérieurs eurs est bouché retirez et nettoyez le filter filtres bouchés retirez et nettoyez le noyau ... -
Page 29: Schémas De Câblage
Modèl 650FD Schéma de câblage pour le dégivrage à ventilateur... - Page 30 Schéma de câblage pour le dégivrage à ventilateur Modèle 455FD...
- Page 31 Schéma de câblage pour le dégivrage à ventilateur Modèles 700FD et 1200FD...
- Page 32 Modèles 455DD, 650DD, 700DD et 1200DD Schéma de câblage pour le dégivrage à registre...
-
Page 33: Garantie
Il s’agit d’une garantie personnelle de AIRIA et elle entre en vigueur à partir de la date de l’achat initial pour une pé- riode de 2 ans, sauf que le noyau en papier LIFEBREATH® bénéficie d’une GARANTIE DE 15 ANS contre les fuites d’eau de condensation ou les dommages subis en service normal. - Page 36 69-ComHRV-F 011118...
