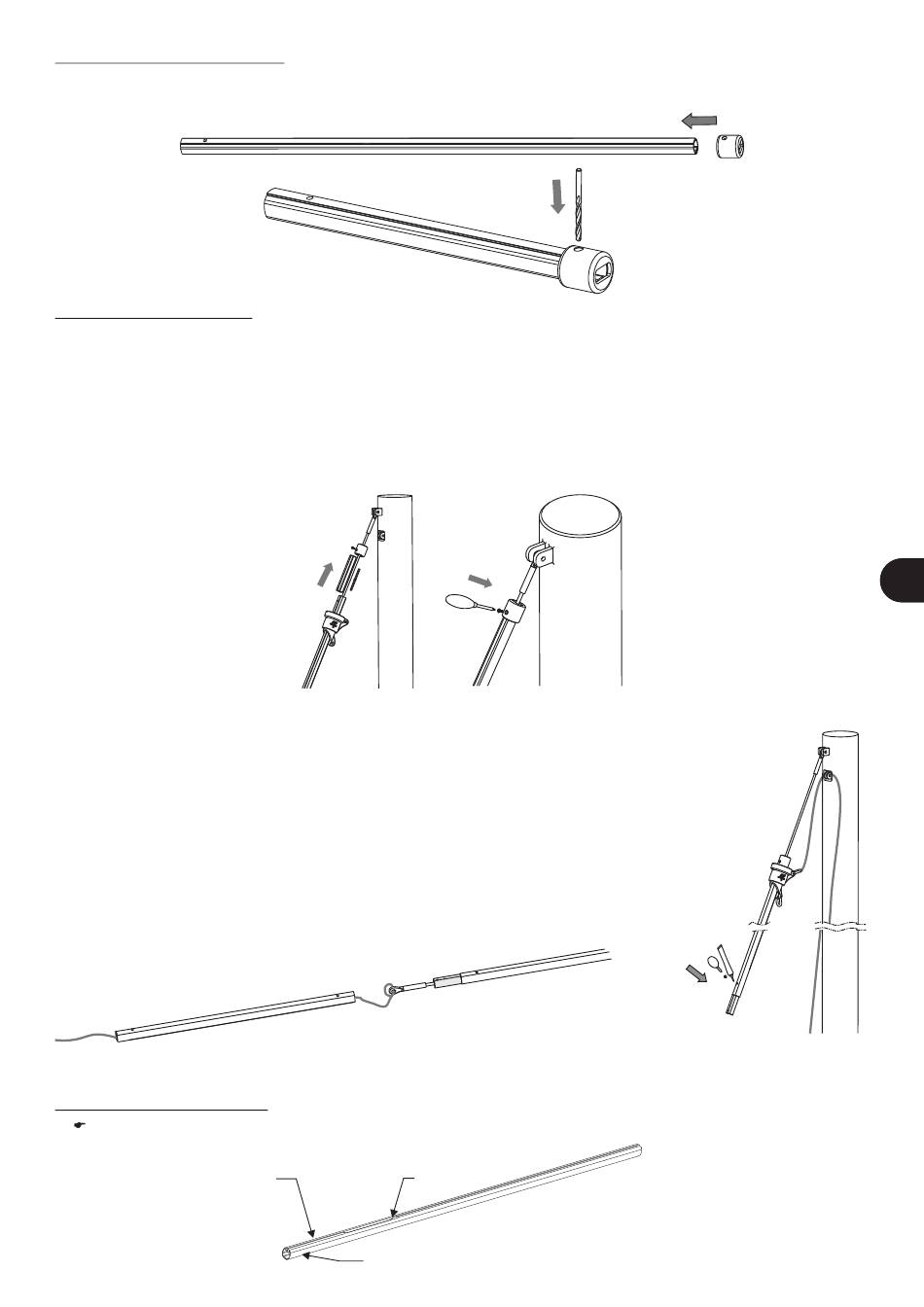

5.3 - Montage de l'embout profil

L'embout profil doit se monter à l'extrémité du profil aluminium que vous avez précédemment coupé.
- Engager l'ensemble sur le profil, jusqu'à être en butée.
- Percer en utilisant un forêt de Ø4.2 mm.

5.4 - Assemblage des profils

- Désolidariser l'étai de la ferrure d'étrave
- Engager sur l'étai :
- l'embout profil
- le profil que vous avez coupé et percé
- placer une pièce de jonction et un guide étai (mettre le trou d'extrémité de la pièce de jonction en correspondance avec le trou du
profil).
- la vis tôle Ø4.8x12.7
- l'émerillon (ATTENTION AU SENS DE MONTAGE !! voir dessin)
- Utiliser une drisse fixée sur l'émerillon, afin de soutenir les profils que vous monterez.
- Engager une pièce de jonction et son guide étai.
- Mettre du mastic silicone dans le trou de vis, afin de supprimer le couple électrolytique entre la vis inox et l'aluminium.
- Placer une vis tôle Ø3.9x12.7
- Retirer l'excèdent de mastic à l'aide d'un chiffon.
- Engager un nouveau profil aluminium (ATTENTION !! mettre de côté le profil bas, vous le monterez en dernier)
- Répéter ces opérations
- Pour engager le profil bas, il est souhaitable de passer un bout dans l'oeil de l'étai afin de pouvoir faire glisser
facilement l'étai dans le profil et de récupérer son extrémité.

5.5 - Assemblage du profil bas

ATTENTION à l'orientation du profil bas (voir dessin ci-dessous)
partie basse
Engoujure
Extrémité avec trou taraudé
