Enceintes

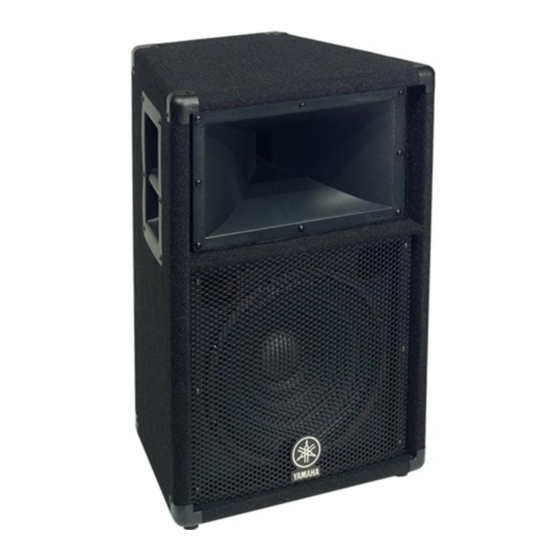

S112 IV N/S115 IV N/S215 IV N
SM10 IV N/SM12 IV N/SM15 IV N
Caisson de grave
SW118 IV N/SW215 IV N
Circuit diviseur de fréquence
PN90
Mode d'emploi
Nous vous remercions d'avoir acheté ce produit YAMAHA.
Pour obtenir les performances maximales de vos enceintes
YAMAHA et garantir de nombreuses années d'utilisation sans
problème, nous vous recommandons de lire attentivement tout
ce mode d'emploi avant d'utiliser les enceintes.
Table des matières
Précautions ...................................................................... 8
Raccordement des enceintes ........................................ 10
Fiche technique .............................................................12
Données techniques ......................................................25
Publicité
Table des Matières
Manuels Connexes pour Yamaha S112IVN
Sommaire des Matières pour Yamaha S112IVN
- Page 1 SW118 IV N/SW215 IV N Circuit diviseur de fréquence PN90 Mode d’emploi Nous vous remercions d’avoir acheté ce produit YAMAHA. Pour obtenir les performances maximales de vos enceintes YAMAHA et garantir de nombreuses années d’utilisation sans problème, nous vous recommandons de lire attentivement tout ce mode d’emploi avant d’utiliser les enceintes.
-
Page 2: Précautions
Précautions Eviter toute chaleur, humidité, poussière et vibra- Vérifier que la chaîne est hors tension avant tout tions excessives. branchement ou débranchement Lors de la sélection de l’emplacement d’installation des Toujours couper (OFF) les interrupteurs d’alimentation enceintes, éviter les endroits suivants : des éléments de la chaîne avant de brancher ou de débrancher les câbles. - Page 3 • Utiliser le TS-30, TS-40 à une hauteur maximale de 130 cm pour les S112IVN, SM10IVN et SM12IVN et à une hauteur maximale de 120 cm pour les S115IVN et SM15IVN. • Utiliser le TS-80 et le TS-90 à une hauteur maximale de 140 cm pour tous les modèles d’enceinte.
-
Page 4: Raccordement Des Enceintes
4 , et cette dernière valeur est le minimum admissible pour un canal d’un amplificateur de puissance. Les S112IVN, S115IVN, SM10IVN, SM12IVN, SM15IVN et SW118IVN sont des enceintes 8 , ce qui veut dire que vous pouvez en relier deux à... - Page 5 Exemple de raccordement 2 Le schéma ci-dessous montre les raccordements audio pour un système faisant intervenir des caissons de grave SW118IVN ou SW215IVN et un circuit diviseur de fréquence PN90. Amplificateur de puissance à deux voies Enceinte PN90 Gauche Egaliseur Table de graphique à...
-
Page 6: Fiche Technique
Connecteurs d’entrée Prise Neutrik NL4MP x 2 (entrée parallèle) Dimensions(L x H x P) S112IVN: 400 x 638 x 318 mm S115IVN: 475 x 712 x 362 mm 560 x 339 x 277 mm 500 x 1170 x 600 mm... -
Page 7: Données Techniques
Technical Data / Données techniques Technische Daten / Datos técnicos Frequency Response / Impedance Réponse en fréquence/impédance Frequenzgang/Impedanz Respuesta en frecuencia/Impedancia • SM10 IV N • S115 IV N/SM15 IV N FREQUENCY(Hz) FREQUENCY(Hz) IV N/SM12 IV N IV N • S112 •... - Page 8 Horizontal Directivity / Directivité horizontale Abstrahlung horizontal / Directividad horizontal IV N • SM10 • 500Hz • 4kHz • 1kHz • 8kHz • 2kHz • 16kHz IV N/SM12 IV N • S112 • 500Hz • 4kHz • 1kHz • 8kHz •...
- Page 9 Vertical Directivity / Directivité verticale Vertikale Richtcharkteristik / Directividad vertical • SM10 IV N • 500Hz • 4kHz • 1kHz • 8kHz • 2kHz • 16kHz • S112 IV N/SM12 IV N • 500Hz • 4kHz • 1kHz • 8kHz •...
- Page 10 Yamaha Manual Library http://www2.yamaha.co.jp/manual/english/ M.D.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation © 2002 Yamaha Corporation CJY0333 209AP A0 Printed in Taiwan...
