6.4.2 Tachymètre / dispositif de déclenchement
Afin de mesurer la phase, un instrument doit être installé pour générer une impulsion électrique à chaque rotation.
Utiliser les accessoires suivants :
ACC1072000 OPT-TRG-LAS 5V PWS : dispositif de déclenchement optique à visée laser (version
standard) ou
ACC1074000 EX-OPT-TRG-LAS 5V PWS : dispositif de déclenchement optique à visée laser (version
ATEX)
CPC1228000 CÂBLE ECTC-M12-STR-001.5 : 1,5 mètre pour le relier à FALCON
CPC1226000 CÂBLE RALLONGE M12 5M : Rallonge de câble de 5 mètres
850910
Le dispositif de déclenchement optique doit être branché sur le connecteur C.
Le dispositif de déclenchement optique s'installe facilement avec les accessoires suivants :
ACC1055000 Support magnétique
ACC1056000 Pince à trois doigts
Pour le paramétrage de l'entrée du tachymètre, voir § 2.4.

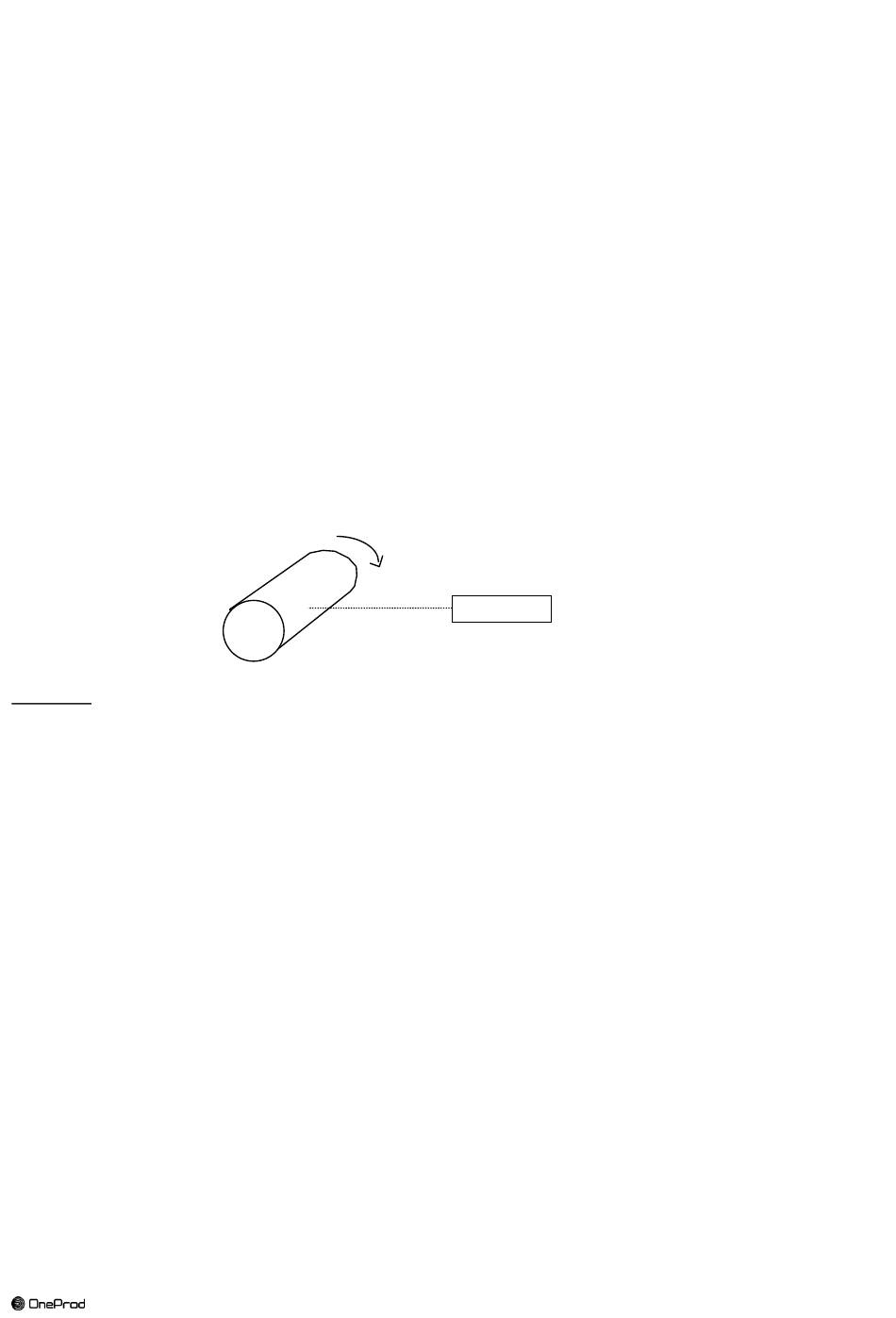

Une impulsion doit être envoyée à FALCON à chaque rotation de la machine.
Remarque : Il est recommandé d'avoir une largeur d'impulsion au moins supérieure à 2% de la période de rotation.
OPTAPE ruban adhésif réfléchissant. 1 cm à fixer sur le rotor
87
