Manuel d'installation, d'utilisation et d'entretien
QUADRO11EVOE

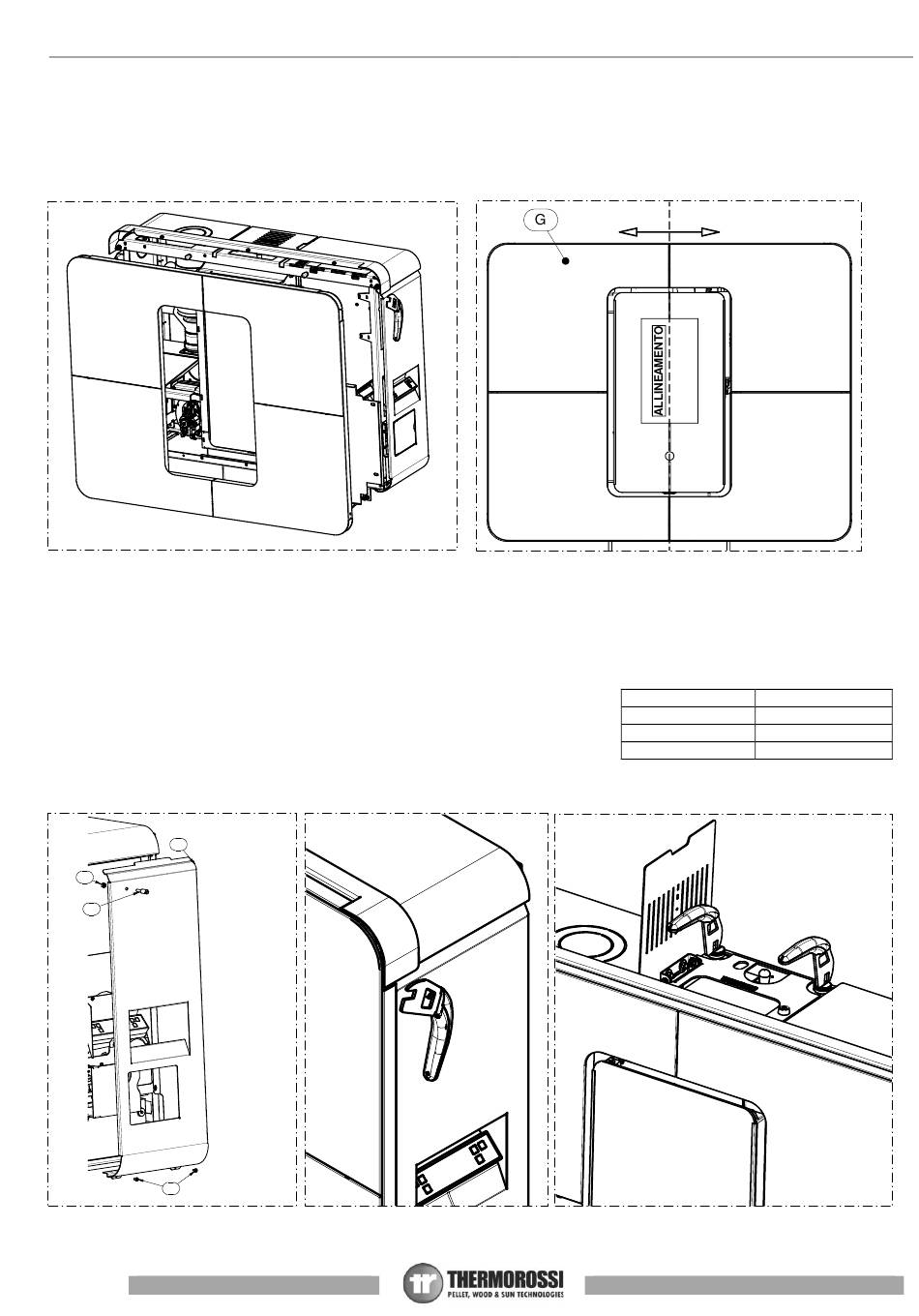

4.5 REMONTAGE DU PANNEAU FRONTAL

Une fois l'appareil installé, le panneau frontal peut être remonté. Accrocher le panneau frontal (G) au corps de l'appareil et visser les
vis (D) précédemment ôtées, sans les serrer. Après avoir vérifié que le panneau frontal est aligné avec la porte (voir la ligne
d'alignement dans le dessin ci-dessous), serrer les vis (D). Terminer le montage du poêle.
Autore
Data
4.6 POIGNÉE
L'appareil est muni d'une poignée d'ouverture et fermeture de la porte du foyer qui permet également les opérations de nettoyage
(voir le paragraphe spécifique). La poignée a également été conçue pour être utilisée pour régler le débit de la canalisation. Lorsque
la poignée n'est pas utilisée, on peut la placer sur le côté de l'appareil si le crochet fourni a été installé (Voir figures ci-dessous).
Pour installer le crochet, démonter le côté droit (1) du poêle en dévissant les deux vis
(4), positionner le crochet (2) dans le trou, puis le fixer avec l'écrou (3). Repositionner le
côté (1) du poêle et revisser les vis (4).
1
3
2
4
Page 11
C
C
Autore
Data
Legenda
ALLINEAMENTO
MANIGLIA
Figura
Légende
ALIGNEMENT
POIGNÉE
Figure
