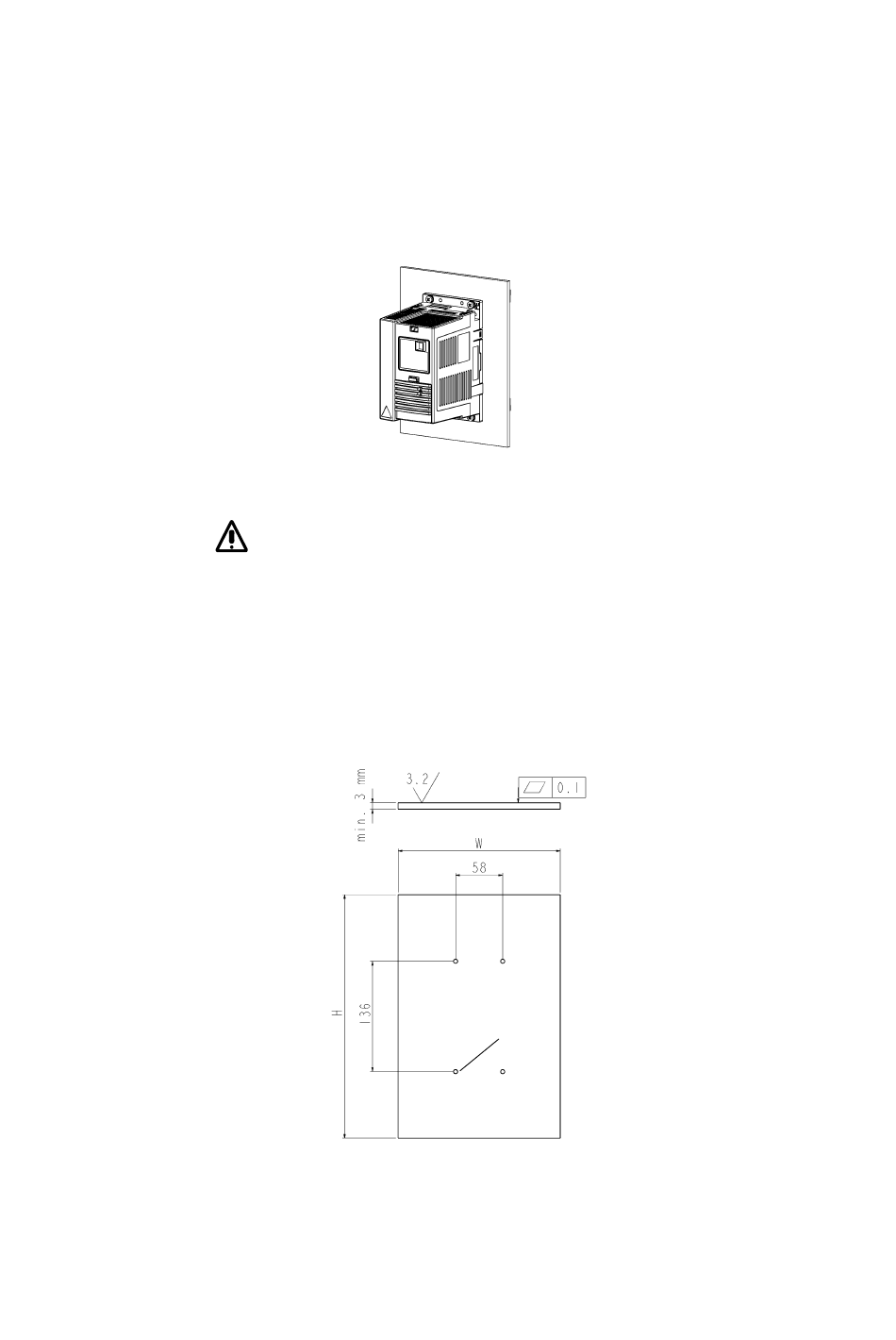

Montage traversant sur pattes de fixation
L'ACS 100 peut être installé avec le radiateur dans un conduit de ventilation
pour dissiper les pertes du circuit de puissance à l'extérieur et ne conserver
que les pertes du circuit de commande à l'intérieur (Cf. S).
Série sans radiateur (Taille boîtier H)
Nota ! Le variateur ACS 100 en taille H ne comporte pas de
radiateur (dissipateur thermique). Cette série est destinée aux
applications avec radiateur externe disponible. Assurez-vous que le site
d'installation satisfait les contraintes de dissipation thermique.
Caractéristiques de la surface de montage
Vous devez monter l'ACS 100 sur une surface métallique propre et sans
revêtement aux caractéristiques suivantes :
•
Epaisseur minimale : 3 mm.
•
Surface rigide et parfaitement plane (écart de planéité maxi 0,1 et
3,2 µm)
rugosité maxi R
a
∅5 ou M4
4 trous
5
