Manuel utilisateur de la barrière immatérielle de sécurité GuardShield™ Micro 400
Le contrôleur connecté est muni de sorties de sécurité [dispositifs de
commutation de signal de sortie (OSSD, Output Signal Switching
Device) ] et de sorties auxiliaires standard. Une fois lémetteur et le
récepteur de la barrière GuardShield Micro 400 correctement connectés
et alignés, les sorties OSSD du contrôleur connecté génèrent +24 Vc.c.
de courant. Lors d'une interruption du champ de détection, le contrôleur
désactive (mode OFF) la source de courant (0 Vc.c.).
Le rétablissement du champ de détection de la barrière
GuardShield Micro 400 (en configuration Protecteur seul) fait que
toutes les sorties de sécurité (OSSD) du contrôleur connecté basculent à
l'état haut actif (rétablissement de la génération de courant à +24 Vc.c.).
Les modes de fonctionnement manuel ou
IMPORTANT
redémarrage automatique (réinitialisation),
EDM (contrôle des contacteurs commandés),
faisceaux bloqués ou remplacement de la
barrière GuardShield Micro 400 sont
contrôlés à partir du contrôleur de sécurité
connecté (par ex. MSR42). Pour plus de
détails, consultez le manuel de l'utilisateur
du contrôleur de sécurité connecté.
Barrière immatérielle GuardShield
La barrière immatérielle de sécurité GuardShield Micro 400 se compose
d'un émetteur et d'un récepteur.
Émetteur
(blanc)

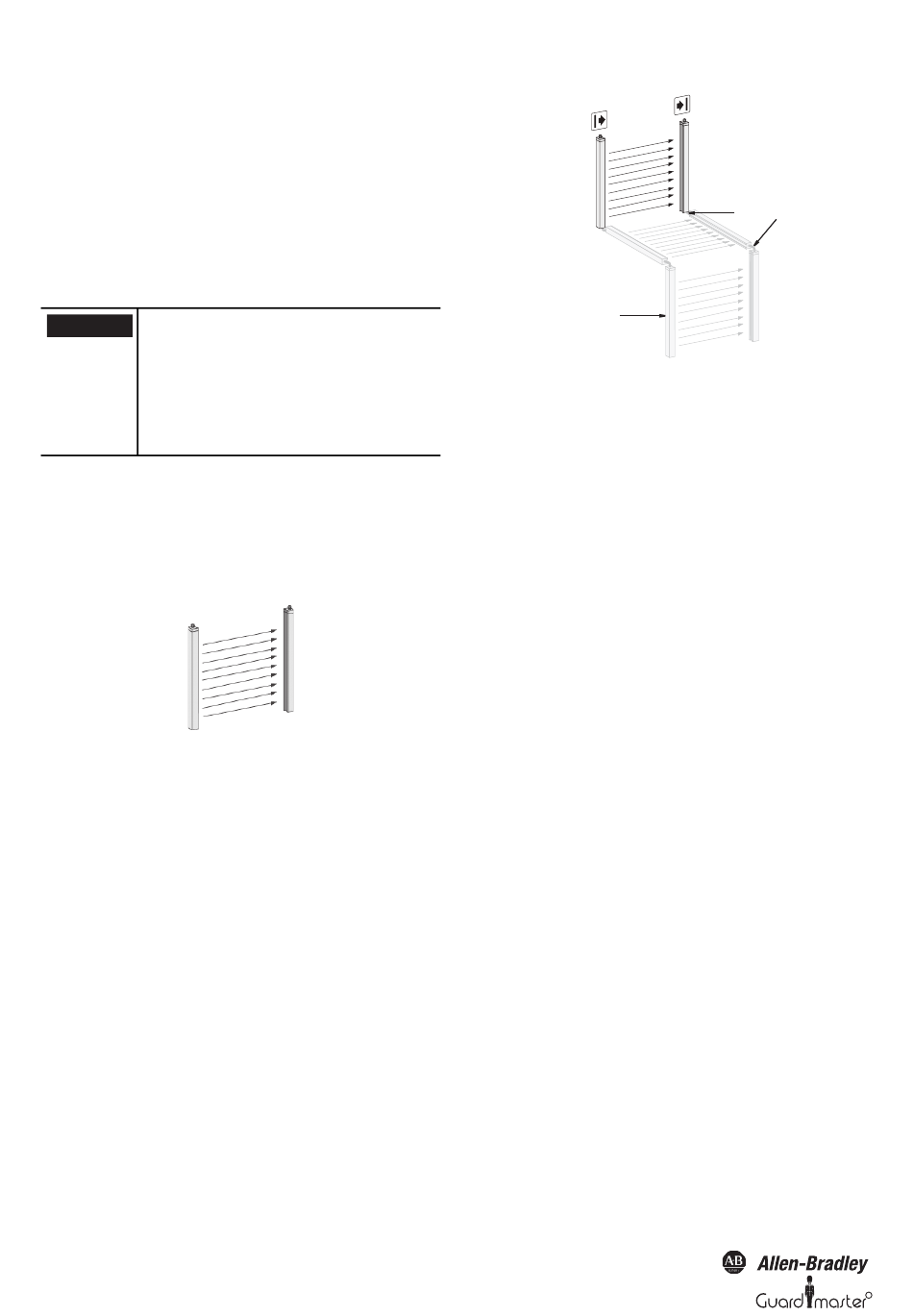

Figure 1 : Composants de la barrière GuardShield Micro 400
Le champ de protection se trouve entre le bas du cache supérieur et la
zone située au-dessus des voyants d'état.
La largeur du champ de protection dépend de la longueur du chemin du
rayon lumineux entre l'émetteur et le récepteur, et ne doit pas dépasser
la largeur maximale autorisée de 0...5 m (0...16,4 pieds).

En cascade

La barrière GuardShield Micro 400 de protection de poste dangereux
(POC) est également disponible dans une configuration à segments en
cascade qui autorise l'interconnexion de plusieurs émetteurs et récepteurs
GuardShield Micro 400. Ces possibilités de configuration permettent à
la barrière GuardShield Micro 400 de protéger plusieurs côtés d'une
machine ou, tout simplement, autorisent davantage de flexibilité pour
l'adapter à différentes applications.
6
Récepteur
(marquage
bleu)
La paire du dernier segment
peut être en cascade ou
une paire GuardShield standard
Figure 2 : Jusqu'à trois segments GuardShield Micro 400 peuvent être interconnectés.
Les segments en cascade de la barrière GuardShield Micro 400 standard
sont disponibles dans des hauteurs du champ de protection allant de 300
à 1 200 mm avec des résolutions de 14 et 30 mm.
Trois barrières immatérielles GuardShield Micro 400 au maximum
peuvent être interconnectées (maximum deux cascades plus un
GuardShield Micro 400 standard). Le nombre maximal de faisceaux d'un
système en cascade est de 255. Les segments individuels peuvent avoir des
résolutions mixtes, par exemple 14 mm et 30 mm, tant que les paires ont
les mêmes hauteurs de champ de protection et les mêmes résolutions.
La longueur maximale de câble de l'unité de contrôle jusqu'au dernier
faisceau peut atteindre 10 m.
Les segments en cascade ne peuvent être utilisés en tant que paires
de barrières immatérielles autonomes.
En revanche, si vous utilisez plusieurs paires en cascade ou une seule,
la dernière paire du système en cascade doit être une barrière immatérielle
GuardShield Micro 400 standard.
Les limitations suivantes doivent être prises en compte :
• Un maximum de 255 faisceaux lumineux par contrôleur
• Une longueur totale de 10 m maximum pour les barrières
immatérielles, les modules d'extension et le câble de raccordement
combiné (Figure 14)
• Seul le cordon de raccordement Rockwell (445L-AC8xxx) peut
être utilisé entre les barrières immatérielles et le contrôleur.
Un cordon de raccordement est requis pour connecter le
connecteur M12 du Micro 400 au contrôleur MSR41 ou MSR42.
Le cordon de raccordement a un M12 à 8 broches à une extrémité
et un connecteur RJ45 à l'autre.

Exemples d'applications

La barrière immatérielle de sécurité GuardShield Micro 400 n'assure une
protection efficace que si les conditions suivantes sont réunies :
• La machine doit être commandée électriquement.
• La machine commandée doit pouvoir être arrêtée à n'importe quel
moment de son cycle.
• L'émetteur et le récepteur doivent être montés de telle sorte que
l'accès à l'emplacement dangereux soit autorisé uniquement dans
le périmètre du champ de protection de la barrière immatérielle.
• S'il est utilisé comme dispositif d'accès, le bouton de redémarrage
doit être situé en dehors de la zone dangereuse de façon à ce qu'une
personne travaillant à l'intérieur du périmètre de ladite zone ne
puisse pas l'activer.
• Les règles et réglementations officielles et locales doivent être
respectées lors de l'installation et de l'utilisation du dispositif.
Cordon de raccordement
(longueur max. 2 mètres)
