ULTRA-DYNE PRO DSP9024

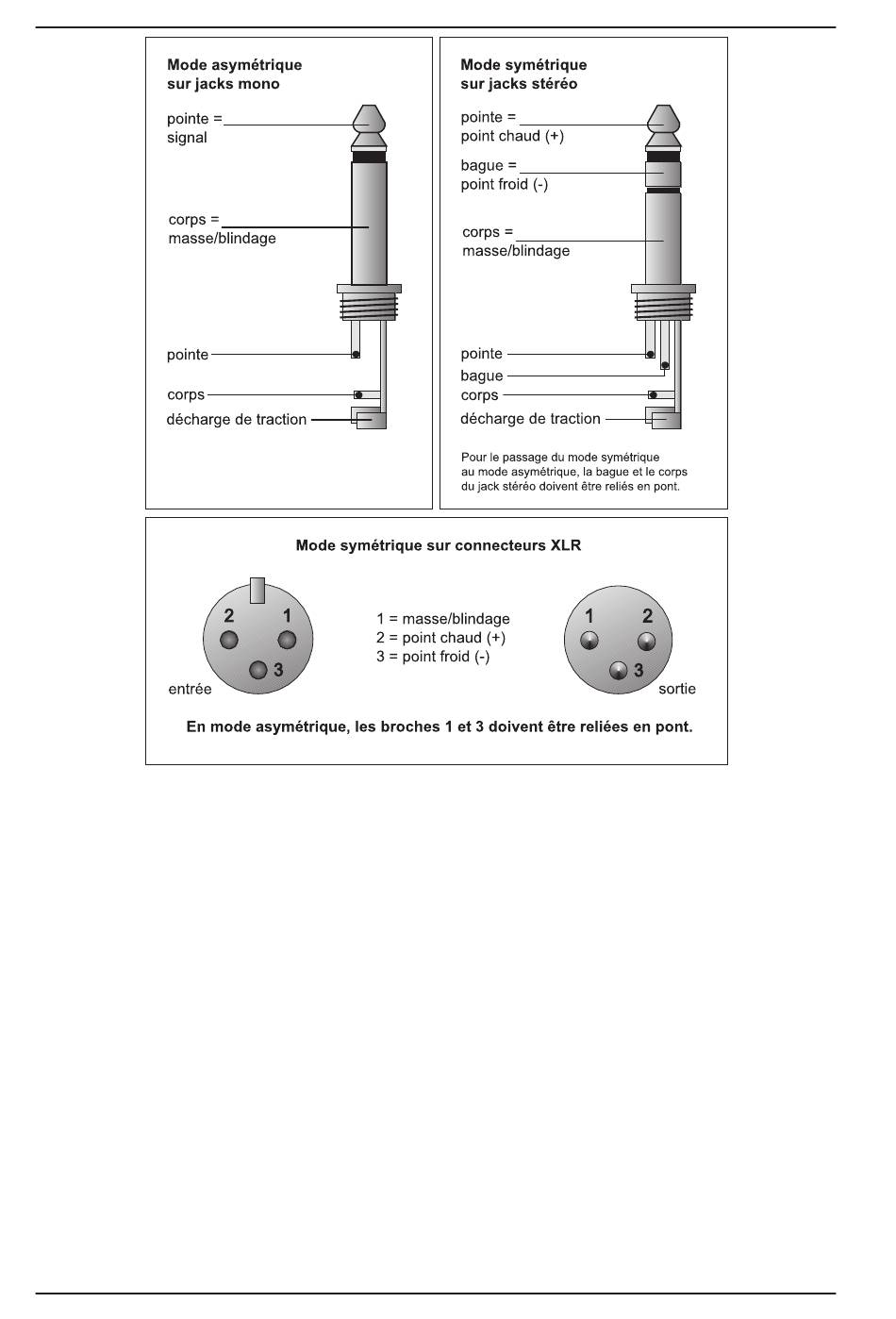

Fig. 4.1: Comparaison des différents types de connecteurs
4.4 Connexions audio numériques par AES/EBU (option)
L'interface AES/EBU (Audio Engineering Society/European Broadcasting Union) est l'interface numérique la
plus répandue dans le secteur professionnel. La connexion n'est pas à la terre et elle est symétrique par des
câbles XLR à deux conducteurs. Nous recommandons d'utiliser un câble spécial de faible capacité, pour
assurer une transmission sans défaut de la largeur de bande supérieure (fréquences jusqu'à plus de 3 MHz).
En plus de pures données audio (jusqu'à un maximum de 24 bits), le signal AES/EBU peut contenir diverses
informations, la fréquence d'échantillonnage utilisée, les données de temps (time-code) ainsi que les bits
d'utilisateurs (user-bits) disponibles.
L'interface S/PDIF (Sony/Philips Digital Interface Format), qui est très utilisée au niveau home stud, possède
quelques caractéristiques communes de structure de données avec l'interface AES/EBU. Il est donc en principe
possible de brancher avec succès une sortie S/PDIF à l'entrée AES/EBU de l'ULTRA-DYNE PRO, même si
elle n'est pas prévue pour.
L'interface S/PDIF est traité de façon non symétrique sur une fiche RCA « Cinch »; il faut donc un adaptateur.
Le conducteur intérieur de la fiche « Cinch » se connecte à l'aiguille 2 de la fiche XLR et le conducteur extérieur
(écran) se connecte à l'aiguille 3. Le raccordement entre les deux appareils doit être aussi court que possible.
20
4. INSTALLATION
