- Page 1 Notice d’utilisation Version 1.0 Décembre 2001 www.behringer.com...
-
Page 2: Consignes De Securite
Ce mode d’emploi est assujetti à droits d’auteur. Elles ne peuvent être reproduites ou transmises, totalement ou partiellement, par quelque moyen que ce soit (électronique ou mécanique) dont la photocopie ou l’enregistrement sous toute forme, sans l’autorisation écrite de BEHRINGER Spezielle Studiotechnik GmbH. -
Page 3: Avant De Commencer
L’ULTRA-DYNE PRO de BEHRINGER occupe deux unités de hauteur (2 HU) pour installation dans un rack de 19 pouces (48 cm). Notez qu’il faut laisser un espace supplémentaire de 10 cm de profondeur pour les branchements situés sur le panneau arrière. -
Page 4: Éléments De Commande

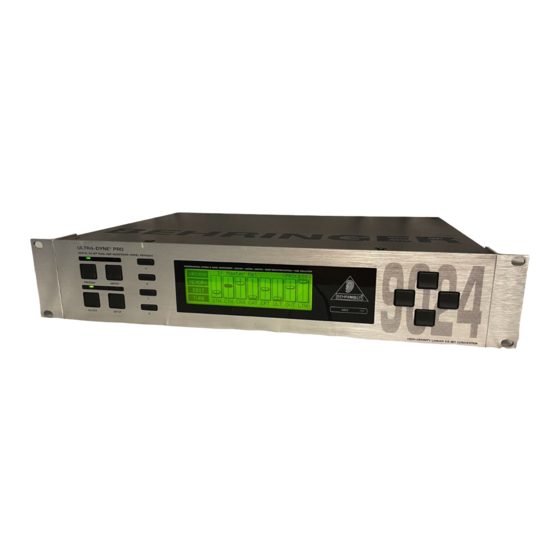

ULTRA-DYNE PRO DSP9024 1.2 Éléments de commande Fig. 1.1: panneau avant de L’ULTRA-DYNE PRO L’ULTRA-DYNE PRO possède quatre touches de mode, quatre touches « Softkey », quatre touches de navigation et une LED de commande MIDI. Toutes les informations vous sont données par un afficheur lumineux LCD de 240 x 64 points. - Page 5 à éviter les boucles de masse. Si ceci se produit, utilisez des boîtier DI, tels que l’ULTRA-DI PRO DI4000 de BEHRINGER, de façon à rètablir une bonne protection. ANALOG INPUTS. Les entrées analogiques de l’ULTRA-DYNE PRO sont des Jack et des XLR symétriques et peuvent s’accommoder de niveaux de ligne jusqu’à...
-
Page 6: Utilisation
NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie dûment remplie dans les 14 jours suivant la date d’achat sans quoi vous perdriez tout droit aux prestations de garantie. Ou alors, remplissez la carte de garantie en ligne sur le www.behringer.com. 2. UTILISATION 2.1 Le concept d’utilisation de l’ULTRA-DYNE PRO... -
Page 7: Modification Des Paramètres
ULTRA-DYNE PRO DSP9024 Les programmes et les paramètres du niveau Édition sont accessibles en appuyant sur la touche PROCESS. 2.2 Type d’utilisation en mode « PROCESS » Dès que l’ULTRA-DYNE PRO est mis sous tension, celui-ci fonctionne en mode « PROCESS ». -
Page 8: Chargement Du Programme
ULTRA-DYNE PRO DSP9024 Fig. 2.2: Menu <MEMORY> Si vous appuyez sur la touche « Softkey » B (Memory) dans le menu <PROCESS>, vous accédez au menu <MEMORY> (Mémoire). Dans ce menu, vous pouvez choisir un programme à l’aide des touches « Up » et «... -
Page 9: Activation De La Fonction Virtuoso
ULTRA-DYNE PRO DSP9024 Enregistrement du programme où vous enregistrez le programme de votre propre création avec les curseurs « Up » et « Down », vous pouvez aussi donner un nom au programme avec la touche « Softkey » A (OK) ou interrompre l’enregistrement avec la touche «... -
Page 10: Simulation De Tube
ULTRA-DYNE PRO DSP9024 Quand vous appuyez sur la touche C (EDIT) dans le menu <PROCESS> vous arrivez au menu <EDIT> qui vous permet de modifier les paramètres spécifiques de chaque bande à l’aide des faders. Sélectionnez une des 6 bandes grâce à la touche « Softkey » B. Le pictogramme indique la bande qui vient d’être sélectionnée. - Page 11 ULTRA-DYNE PRO DSP9024 Fig. 2.9: Utilisation en mode « METER » Dans ce mode, vous pouvez lire les niveaux respectifs d’entrée et de sortie de toutes les bandes de fréquence (en ordre croissant de gauche à droite) et les niveaux généraux des deux canaux. En complément, vous recevez des informations concernant les augmentations et réductions de niveaux effectuées par...
-
Page 12: Premier Niveau Du Setup
ULTRA-DYNE PRO DSP9024 Il est évident que la valeur « DIGMAX » s’applique également aux entrées et sorties analogiques car un DIGMAX de 0 dB indique le niveau maximum de sortie de l’ULTRA-DYNE PRO. Comme exemple de relation entre les différentes échelles, un son sinusoïdal avec le niveau le plus élevé... -
Page 13: Menu Entrée / Sortie
ULTRA-DYNE PRO DSP9024 Tous les réglages du Setup sont sauvegardés, même quand on éteint l’ULTRA-DYNE PRO, jusqu’à la prochaine modification. 2.4.1 Menu entrée / sortie Fig. 2.12: Menu <IN/OUT> dans le niveau 1 du setup Cette fenêtre est divisée verticalement. Les paramètres se rapportant à l’entrée sont situés à gauche tandis que les paramètres se rapportant à... - Page 14 ULTRA-DYNE PRO DSP9024 LIMITER RELEASE (désactivation du limiteur) C’est ici que vous réglez le temps de désactivation du limiteur de crêtes. La constante de temps selon laquelle, après un dépassement du seuil, une diminution de niveau est initiée, s’appelle le « release time »...
-
Page 15: Second Niveau Du Setup
ULTRA-DYNE PRO DSP9024 EXCITER DRIVE Ce paramètre, qui est un exciter, traite les trois bandes supérieures (4 à 6). L’intensité de l’exciter est traitée par le paramètre « Exciter Process » dans les menus <TUBE> et <IN/OUT>. La fourchette de contrôle s’étend de 0 à... -
Page 16: Viewing Angle
ULTRA-DYNE PRO DSP9024 En fonctionnement purement analogique, il est conseillé de choisir 48 kHz, car la fréquence d’échantillonnage supérieure garantit non seulement un son optimal, mais aussi un traitement très rapide du signal. S’il n’y a pas de signal à la sortie de l’ULTRA-DYNE PRO, contrairement à ce que vous attendez, la raison peut en être une configuration incorrecte de l’entrée. -
Page 17: Setup Midi
ULTRA-DYNE PRO DSP9024 LOW et HIGH A l’aide de LOW et de HIGH, vous définissez la partie de la mémoire des programmes qui sera protégée par la fonction PROTECT MEMOR. LOW détermine le numéro inférieur de programme protégé et HIGH détermine le numéro supérieur de programme protégé. - Page 18 ULTRA-DYNE PRO DSP9024 Grâce à la fonction VIRTUOSO, l’ULTRA-DYNE PRO offre une assistance pour analyser le signal pendant une certaine durée puis règle le paramètre seuil de façon entièrement automatique pour toutes les six bandes. Vous laissez simplement la fonction VIRTUOSO analyser le passage musical de façon à déterminer les valeurs de seuil appliquées au compresseur.
-
Page 19: Installation Sur Un Rack
4.1 Installation sur un rack L’ULTRA-DYNE PRO de BEHRINGER occupe deux unités de hauteur (2 U) pour son installation dans un rack de 19 pouces (48 cm). Notez qu’il faut laisser un espace supplémentaire de 10 cm de profondeur pour les branchements situés sur la face arrière. -
Page 20: Connexions Audio Numériques Par Aes/Ebu (Option)
ULTRA-DYNE PRO DSP9024 Fig. 4.1: Comparaison des différents types de connecteurs 4.4 Connexions audio numériques par AES/EBU (option) L’interface AES/EBU (Audio Engineering Society/European Broadcasting Union) est l’interface numérique la plus répandue dans le secteur professionnel. La connexion n’est pas à la terre et elle est symétrique par des câbles XLR à... -
Page 21: Connexions Midi
ULTRA-DYNE PRO DSP9024 Fig. 4.2: Adaptateur pour connecter l’ULTRA-DYNE PRO à une interface S/PDIF Le branchement de l’ULTRA-DYNE PRO à un S/PDIF ne fonctionnera pas totalement correctement car le bit de statut du canal ou un autre bit défini différemment par AES/EBU bloque souvent la copie et la transmission des données. -
Page 22: Logiciel D'utilisation
Pour recevoir une nouvelle version du logiciel, il vous faudra également envoyer votre ULTRA-DYNE PRO. Vous serez informé des nouvelles versions du logiciel dans les périodiques professionnels, chez votre distributeur, sur notre site Internet www.behringer.com ou en contactant directement BEHRINGER (Tél. +49 (0) 2154 / 92 06 66). -
Page 23: Caractéristiques Techniques
ULTRA-DYNE PRO DSP9024 6. CARACTÉRISTIQUES TECHNIQUES ENTRÉES AUDIO ANALOGIQUES Connexions Jack 6,3 mm et XLR Type entrée HF blindée, servo-symétrie Impédance 50 kOhm symétrique, 25 kOhm non symétrique Niveau d’Entrée Max. +21 dBu symétrique et non symétrique CMRR typique 40 dB, >55 dB @ 1 kHz... -
Page 24: Alimentation Electrique
6 kg La Société BEHRINGER s’efforce toujours de fournir le plus haut degré de qualité. Les modifications nécessaires sont mises en place sans préavis. Les données techniques et l’aspect de l’appareil peuvent donc varier par rapport aux données et aux diagrammes qui précèdent.
