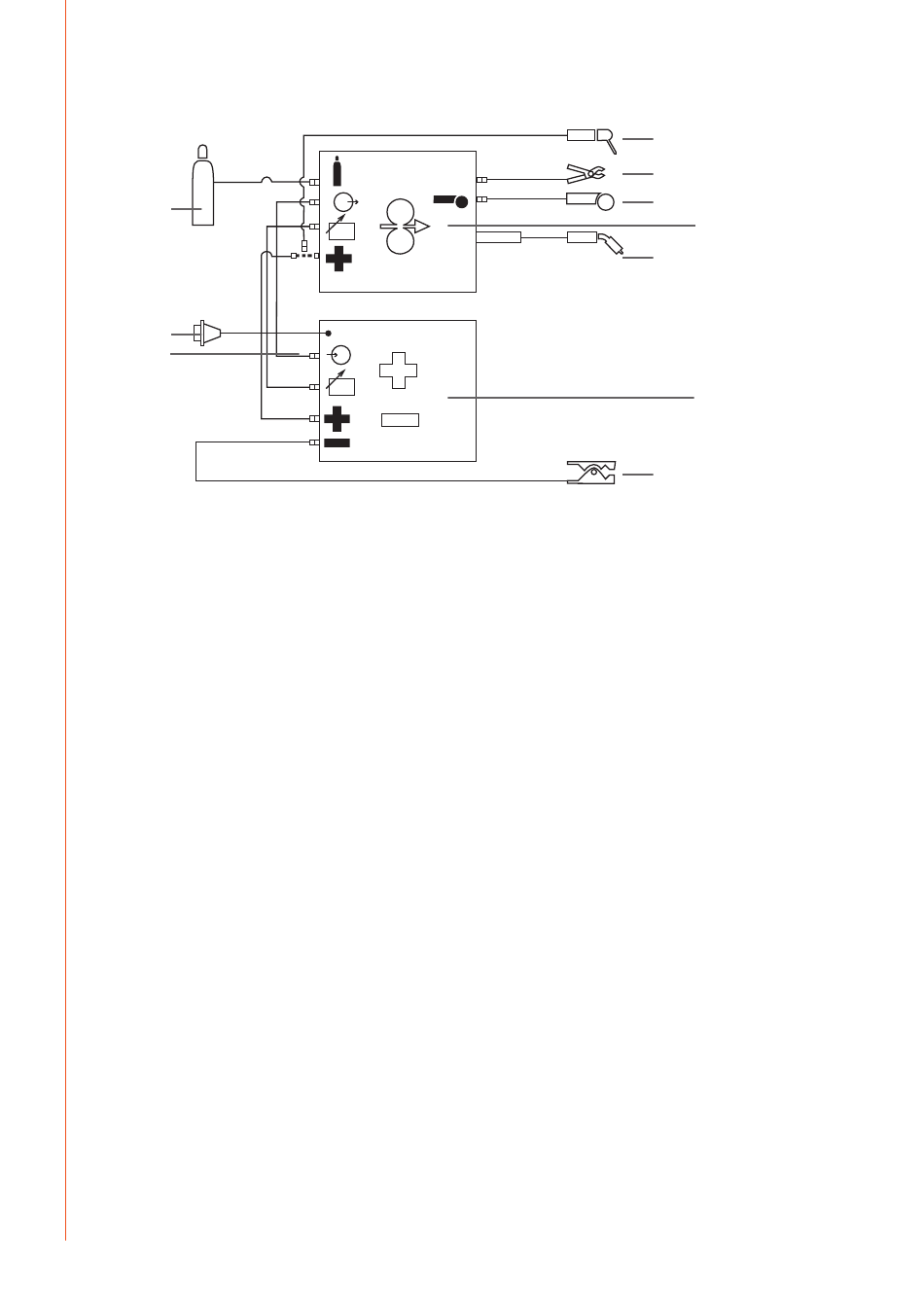

2.2.2 Système refroidi par air : FastMig X 450 + MXP
3.
7.
9.
1.
Dévidoir
2.
Poste à souder FastMig X 450
3.
Alimentation en gaz
4.
Porte-électrode MMA
5.
Commande à distance
6.
Torche de soudage refroidie par air
7.
Câble d'alimentation
8.
Câble et pince de masse
9.
Câble de mesure (du poste à souder au dévidoir)
FR
10. Câble de détection de tension (du dévidoir à la pièce ouvrée)
REMARQUE !
Pulse, mais dans ce cas les câbles de mesure et de détection de tension ne sont pas utilisés.
2.3
Assemblage du système MIG/MAG
Assembler les composants dans l'ordre indiqué ci-dessous. Suivez les instructions de montage
et les consignes d'utilisation supplémentaires qui accompagnent chaque appareil.
1. Installation du poste à souder
Lisez et suivez les instructions d'installation figurant dans le manuel du poste à souder
FastMig.
2. Montage des postes à souder sur le chariot de transport
Lisez et suivez les instructions données dans le manuel d'assemblage du chariot de transport.
3. Montage du dévidoir FastMig MXP sur le poste à souder
Enlever l'autocollant du capot placé sur le dessus du poste à souder. Visser le pivot de fixation
dans le poste à souder ; le serrer à la main uniquement. Placer les pièces d'écartement en
plastique fournies sur le pivot. Soulever le dévidoir MXP et le mettre en place sur le pivot.
4. Raccordement des câbles
Raccorder les câbles conformément aux remarques sur l'équipement contenues dans ce
manuel.
Pour choisir la polarité du fil de soudage (+ ou -), raccorder le dévidoir à la borne positive ou
négative du poste à souder.
Dans la plupart des applications MIG/MAG, le dévidoir doit être raccordé à la borne positive
du poste à souder.
6
FastMig MXP 37 Pipe, MXP 38
V
V
Les dévidoirs MXP peuvent également être utilisés avec une source d'énergie FastMig
4.
10.
5.
1.
6.
2.
8.
