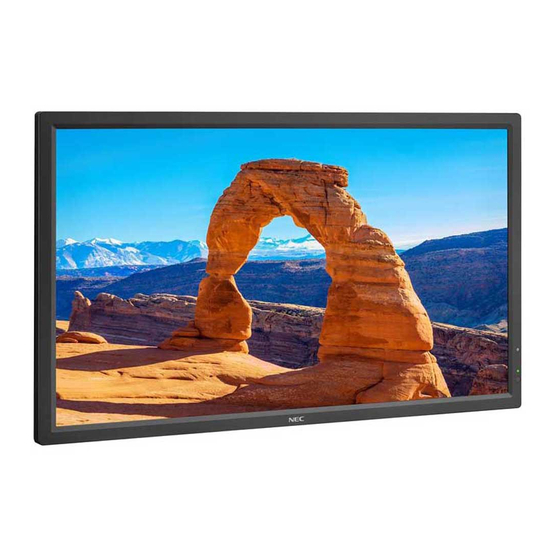

- Page 1 Écran grand format Manuel d’utilisation MultiSync V323-3 MODÈLE : V323-3 Le nom de votre modèle est indiqué sur l’étiquette se trouvant à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire Informations sur l’enregistrement ......................... Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT .......................... Français-2 ATTENTION ............................ Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Consignes de sécurité et d’entretien ....................Français-3 Conseils d’utilisation ........................Français-3 Ergonomie ............................Français-3 Nettoyage de l’écran à cristaux liquides (LCD) ................Français-3 Nettoyage du boîtier ........................ -
Page 3: Informations Sur L'enregistrement
AVERTISSEMENT : la FCC américaine (Federal Communications Commission, ou « Commission fédérale des communications ») interdit d’apporter des modifications à l’unité, SAUF celles indiquées dans ce manuel par NEC Display Solutions of America, Inc. Le non-respect de cette réglementation peut annuler votre droit d’utiliser cet équipement. -
Page 4: Informations Importantes
ATTENTION : utilisez le cordon d’alimentation fourni avec cet appareil comme indiqué dans le tableau ci-dessous, et en employant la prise adaptée. Si aucun n’est fourni, contactez NEC. Dans tous les autres cas, utilisez le cordon d’alimentation avec le type de fiche correspondant à la prise du moniteur. Le cordon compatible présente une tension CA identique à celle de la prise et est conforme aux normes de sécurité... -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
• Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d’un câble coaxial). -
Page 6: Sommaire
Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur • CD-ROM • Cordon d’alimentation* • Fixation x 1 • Câble de signal vidéo • Vis avec rondelle (M4 x 10) x 1 • Télécommande sans fil et piles AA* •... -
Page 7: Installation
Il est fortement recommandé • Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifié et autorisé afin doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriée. La non-observation des sorte que le côté... -
Page 8: Fixation Des Accessoires De Montage
Tout accessoire de montage non conforme aux directives 3. Utilisation de l’adaptateur pour le NEC ou non approuvé par NEC doit répondre aux exigences montage mural de la méthode de montage compatible VESA. Si l’accessoire de montage bloque le trou de ventilation, REMARQUE : avant l’installation, posez le moniteur... -
Page 9: Installation Et Retrait Du Support Plateau Facultatif
4. Installation et retrait du support plateau 6. Basculement facultatif En cas d’utilisation de l’écran avec le support plateau facultatif, fixez le moniteur LCD au mur à l’aide d’un cordon ATTENTION : au moins deux personnes sont nécessaires ou d’une chaîne qui supporte son poids afin d’en éviter la pour l’installation et le retrait du support. -
Page 10: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande Bouton d’alimentation Capteur de la télécommande et indicateur d’alimentation Allume et éteint l’appareil. Reportez-vous également à la page 16. Reçoit le signal de la télécommande (lorsqu’on utilise la télécommande sans fil). Reportez-vous également à la Bouton MUTE page 11. -
Page 11: Panneau Des Connexions
Panneau des connexions Vue depuis l’unité de commande des options Prise CA IN VGA IN (mini D-Sub 15 broches) Se connecte au cordon d’alimentation fourni avec le Pour recevoir les signaux RGB analogiques provenant d’un moniteur. micro-ordinateur ou d’un autre matériel RGB. Cette entrée peut être utilisée avec une source RGB, COMPONENT, Interrupteur d’alimentation principal SCART, VIDEO ou S-VIDEO. -
Page 12: Télécommande Sans-Fil
Télécommande sans-fil Bouton ASPECT Sélectionne l’aspect de l’image : [FULL], [WIDE], [DYNAMIC], [1:1], [ZOOM] et [NORMAL]. Voir page 17. Bouton SOUND Son surround artificiel pour les haut-parleurs internes/ externes. La sortie audio est désactivée lorsque la fonction surround est activée. PAVÉ... -
Page 13: Distance D'utilisation De La Télécommande
Distance d’utilisation de la Bouton PIP (Picture In Picture) télécommande Bouton ON/OFF : bascule entre PIP, POP, CÔTE À CÔTE - FORMAT et CÔTE À CÔTE - PLEIN ÉCRAN. Voir page 22. Pointez pendant le réglage des boutons le haut de la Bouton INPUT : sélectionne le signal «... -
Page 14: Installation
Installation 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AA » en faisant correspondre les signes ATTENTION : l’installation du moniteur LCD doit être (+) et (–) sur chaque pile avec ceux gravés à l’intérieur du effectuée par un technicien qualifié. -
Page 15: Informations Relatives Aux Câbles
5. Informations relatives aux câbles ATTENTION : utilisez les câbles fournis avec ce moniteur pour éviter tout problème en matière de réception (radio et télévision). Les câbles de signal blindés DVI et mini D-Sub 15 broches doivent être utilisés en association avec un noyau de ferrite. -
Page 16: Connexions
Connexions REMARQUE : ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 17: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes graphiques avec horloge de pixels d’une fréquence supérieure à 162 MHz n’affichent pas correctement les images. -
Page 18: Fonctionnement De Base
Fonctionnement de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : l’interrupteur principal d’alimentation doit être sur MARCHE afin d’allumer le moniteur à l’aide de la télécommande ou du bouton d’alimentation. -
Page 19: Indicateur D'alimentation
Indicateur d’alimentation Aspect de l’image DVI, VGA, DPORT Mode Voyant indicateur d’état FULL ZOOM NORMAL Position MARCHE Vert* Hors tension et Économie d’énergie Rouge HDMI, DVD/HD, SCART, VIDEO, S-VIDEO « AUTO STANDBY » (MISE EN VEILLE AUTOMATIQUE) FULL WIDE DYNAMIC ZOOM NORMAL Consommation d’énergie inférieure à... -
Page 20: Osd (On-Screen-Display)
OSD (On-Screen-Display) Les informations OSD fournissent des informations telles que : l’ID moniteur, la source d’entrée, la taille de l’image, etc… Appuyez sur le bouton DISPLAY de la télécommande pour afficher les informations OSD. Numéro d’ID attribué au moniteur actuel* Numéro d’ID attribué... -
Page 21: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) Remarque : selon le modèle ou l’équipement optionnel, certaines fonctions peuvent ne pas être disponibles. Source d’entrée Icônes du menu principal Élément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select... -
Page 22: Image
SIM. DICOM Courbe GSDF DICOM simulée pour type LCD. PROGRAMMABLE Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC en option. PARAM. FILM RÉDUCTION DU BRUIT Règle la réduction du bruit. Appuyez sur + ou - pour procéder à des réglages. -
Page 23: Audio
RÉSOLUTION H. Règle la taille horizontale de l’image. Entrée VGA uniquement RÉSOLUTION V. Règle la taille verticale de l’image. Entrée VGA uniquement RÉSOLUTION EN ENTRÉE En cas de problème de détection du signal, cette fonction oblige le moniteur à afficher le signal à la AUTO Entrée VGA uniquement résolution désirée. -
Page 24: Image Dans Image
HEURE Configure l’heure pour l’horloge en temps réel. HEURE D’ÉTÉ Active ou désactive l’heure d’été. RESET Réinitialise les paramètres suivants dans le menu CALENDRIER pour revenir aux paramètres usine : PROGRAMMATEUR ARRÊT et PARAM. CALENDRIER. IMAGE DANS IMAGE* MAINTENIR MODE PIP Permet au moniteur de rester en mode «... -
Page 25: Affichages Multiples
INFORMATIONS OSD Choisissez si vous voulez afficher ou masquer les informations OSD. Les informations OSD seront ON, 3 sec. affichées quand le signal ou la source d’entrée change. Les informations OSD affichent un message d’avertissement lorsqu’il n’y a pas de signal ou quand le signal est hors de portée. Un intervalle de 3 à... -
Page 26: Protection Affichage
TILE MATRIX MEM (MÉM. Lorsque « INPUT » (ENTRÉE) est sélectionné, TILE MATRIX (MATRICE MOSAÏQUE) est appliqué à COMMON MATRICE MOSAÏQUE) chaque entrée de signal. DÉLAI MISE SOUS Règle le délai du passage du mode « veille » au mode « sous tension ». 0 sec. -
Page 27: Option Avancée
ÉCONOMISEUR ÉCRAN Utilisez la fonction ÉCONOMISEUR ÉCRAN pour réduire les risques de persistance de l’image. GAMMA L’affichage gamma est modifié et fixé quand « ON » est sélectionné. RÉTROÉCLAIRAGE La luminosité du rétroéclairage baisse lorsque ce paramètre est activé. REMARQUE : ne sélectionnez pas cette option lorsque le modèle de l’image est AMBIENT1 ou AMBIENT2. - Page 28 DÉSENTRELACÉ Sélectionne la fonction de conversion IP (entrelacé vers progressif). MARCHE Remarque : pour l’entrée DVI, « DVI-HD » doit être activé dans le menu du mode DVI mode. MARCHE Convertit les signaux entrelacés en signaux progressifs. Ce paramètre est le paramètre par défaut. ARRÊT Désactive la conversion IP.
-
Page 29: Durée De Vie Prolongée De L'affichage
être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande l’affichage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 30: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TÉLÉCOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TÉLÉCOMMANDE La télécommande peut être utilisée pour contrôler jusqu’à 100 moniteurs MultiSync La télécommande La télécommande La télécommande individuels à l’aide du mode ID TÉLÉCOMMANDE. Le mode ID TÉLÉCOMMANDE fonctionne fonctionne fonctionne... - Page 31 2. Définition de l’IDENT. DU MONITEUR et du mode COMMANDE REGISTRE. Pour un bon fonctionnement, l’IDENT. DU MONITEUR doit être défini dans le menu OSD de chaque moniteur de la chaîne. L’ID Moniteur peut être défini dans le menu « AFFICHAGES MULTIPLES » de l’OSD. Le numéro de l’IDENT. DU MONITEUR peut être défini entre 1 et 100.
-
Page 32: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. REMARQUE : lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « RS-232C » (Voir page 24). - Page 33 2) Diagramme de la commande de contrôle Pour les autres commandes, veuillez vous référer au fichier « External_Control.pdf » contenu sur le CD-ROM. Fonction (Ident. du moniteur = 1) Code Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d Position ARRÊT 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d Source d’entrée DisplayPort...
-
Page 34: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres d’alertes par e-mail grâce à une fonction de serveur HTTP. REMARQUE : lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « LAN » (Voir page 24). -
Page 35: Préparation Avant L'utilisation
à ce nom d’hôte, en utilisant un navigateur compatible. Exemple 1 : lorsque le nom d’hôte du moniteur a été défini sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL. -
Page 36: Paramètre De Notification Par E-Mail
Paramètre de notification par e-mail http://<adresse IP du moniteur>/lanconfig.html Cette option permet d’envoyer à l’ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notification avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. Alert Mail Cochez [ACTIVER] pour activer la fonction de notification par e-mail. - Page 37 Liste de messages d’erreur et d’alertes Numéro d’erreur Message de l’alerte par e-mail Explication Mesures * Code erreur The monitor’s power supply is not Alimentation anormale en mode de veille Contactez votre fournisseur. functioning normally. (L’alimentation 70h ~ 7Fh du moniteur ne fonctionne pas normalement.) The cooling fan has stopped.
- Page 38 Paramètre CRESTRON Cliquez sur « CRESTRON » à gauche du paramètre ACCUEIL. Compatibilité avec CRESTRON ROOMVIEW Le moniteur prend en charge le système CRESTRON ROOMVIEW, qui permet à plusieurs périphériques connectés au réseau d’être gérés et contrôlés à partir d’un ordinateur ou d’une unité de contrôle. Pour plus d’informations, visitez le site http://www.crestron.com ROOMVIEW ROOMVIEW pour la gestion depuis l’ordinateur.
-
Page 39: Fonctionnalités
Interface de montage à la norme VESA (FDMIv1) : vous permet de fixer votre moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l’utilisation d’une interface de montage en conformité avec les normes nord-américaines TÜV-GS et/ou UL1678. -
Page 40: Résolution Des Problèmes
Il est possible qu’une panne se soit produite. Contactez votre • Vérifiez qu’un mode d’affichage autorisé a été sélectionné pour la revendeur NEC DISPLAY SOLUTIONS autorisé. carte graphique ou le système utilisé. (Veuillez consulter le manuel de votre carte graphique ou de votre •... -
Page 41: Caractéristiques
Caractéristiques Spécifications du produit Module LCD 80,13 cm diagonal Pas : 0,36375 mm Résolution : 1920 x 1080 Couleur : Plus de 16 millions de couleurs (suivant la carte graphique utilisée) Luminosité : 450 cd/m (max.) à 25 °C Rapport de contraste : 1300:1 Angle de visualisation : 89°... -
Page 42: Brochage
Brochage 1) Multi-entrée analogique (MiniDsub15 broches) : VGA, DVD/HD, SCART, VIDEO, S-VIDEO N° broche Nom Rouge, DVD/HD_Pr, S-VIDEO_C Vert, DVD/HD_Y, S-VIDEO_Y, VIDEO Bleu, DVD/HD_Pb Mini D-SUB 15B DDC-GND Rouge-GND Vert-GND Bleu-GND +5 V (DDC) SYNC-GND SCART-SYNC DDC-SDA H-SYNC V-SYNC DDC-SCL 2) Entrée/sortie RS-232C N°... -
Page 43: Informations Du Constructeur Relatives Au Recyclage Et À L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé... -
Page 44: Marque Weee (Directive Européenne 2012/19/Ue Et Amendements)
Marque WEEE (Directive européenne 2012/19/UE et amendements) Traitement des produits usagés : au sein de l’Union européenne La législation en vigueur dans tous les états membres de l’Union européenne stipule que tous les produits électriques et électroniques usagés, et comportant le symbole ci-contre, ne doivent pas être mêlés aux autres déchets ménagers.
