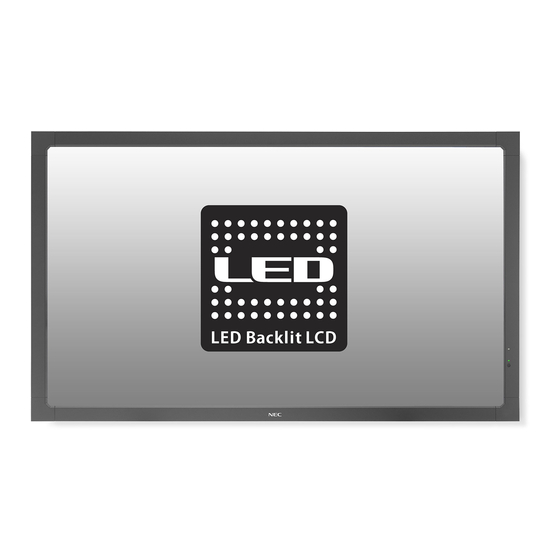

- Page 1 Écran à large format Manuel d’utilisation MultiSync V552-TM MultiSync V801-TM Le nom du modèle est indiqué sur l’étiquette située à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT .......................... Français-2 ATTENTION ............................ Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Consignes de sécurité et d’entretien ....................Français-3 Conseils d’utilisation ........................Français-3 Ergonomie ............................Français-3 Nettoyage de l’écran à cristaux liquides (LCD) ................Français-3 Nettoyage du boîtier ........................ -
Page 3: Déclaration De Conformité
Microsoft et Windows sont des marques déposées de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. OmniColor est une marque déposée de NEC Display Solutions Europe GmbH dans les pays de l’Union Européenne et en Suisse. DisplayPort et le logo DisplayPort sont des marques commerciales appartenant à la Video Electronics Standards Association, aux États-Unis et dans d’autres pays. -
Page 4: Informations Importantes
Informations importantes AVERTISSEMENT POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À... -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
• Le système de distribution des câbles doit être mis à équipée d’un fusible noir (13 A). la terre en accord avec ANSI/NFPA 70, NEC (National • Ne placez aucun objet sur le moniteur et ne l’utilisez pas Electrical Code), en particulier la Section 820.93, «... -
Page 6: Conseils D'utilisation
Conseils d’utilisation • Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes. • Reposez vos yeux régulièrement en regardant un objet situé à au moins 1,6 mètre. Clignez souvent des yeux. • Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les refl... -
Page 7: Sommaire
Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur • CD-ROM • Cordon d’alimentation* • 3 fi xations V552-TM/1 fi xation V801-TM • Câble de signal vidéo • 3 vis V552-TM avec rondelle (M4 x 10)/1 vis V801-TM •... -
Page 8: Installation
• Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifi é et autorisé afi n doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriée. La non-observation des sorte que le côté... -
Page 9: Fixation Des Accessoires De Montage
2. Modifi cation de l’emplacement de la Fixation des accessoires de plaque du logo NEC. montage Retrait de la plaque du logo : insérez un objet fi n (de moins de Le moniteur est conçu pour une utilisation avec le système 2 mm de diamètre) dans le trou situé... -
Page 10: Utilisation De La Carte Des Options
Tout accessoire de montage non conforme aux directives le support ou le support de montage. N’utilisez que les NEC ou non approuvé par NEC doit répondre aux exigences équipements recommandés par le fabricant. de la méthode de montage compatible VESA. - Page 11 5. Basculement En cas d’utilisation de l’écran avec le support plateau facultatif, fi xez le moniteur LCD au mur à l’aide d’un cordon ou d’une chaîne qui supporte son poids afi n d’en éviter la chute. Fixez le cordon ou la chaîne au moniteur à l’aide des fi...
-
Page 12: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande ³ º Bouton d’alimentation Bouton EXIT Permet d’allumer et d’éteindre l’appareil. Reportez-vous Réactive le menu OSD lorsque celui-ci est désactivé. également à la page 19. Joue, dans le menu OSD, le rôle du bouton EXIT permettant de revenir au menu précédent. -
Page 13: Panneau Des Connexions
Panneau des connexions À partir de l’unité de contrôle des options ³ ¾ Prise CA IN Port LAN (RJ-45) Se connecte au cordon d’alimentation fourni avec le Connexion LAN. Voir page 36. moniteur. µ RS-232C (D-Sub 9 broches) · Interrupteur d’alimentation principal Connecteur IN : connectez l’entrée RS-232C d’un Interrupteur Marche/Arrêt pour activer/désactiver équipement externe comme un ordinateur, afi... - Page 14 Commutateur du haut-parleur interne/externe Commutateur permettant d’allumer et d’éteindre le haut- parleur interne/externe. : Haut-parleur interne : Haut-parleur externe. REMARQUE : Éteignez le moniteur lorsque vous utilisez le commutateur du haut-parleur interne/externe. Logement pour la carte des options Des accessoires pour le logement 2 sont disponibles. Contactez votre fournisseur pour des informations détaillées.
-
Page 15: Télécommande Sans-Fi L
Télécommande sans-fi l ¿ Bouton ASPECT Sélectionne l’aspect de l’image : [FULL], [WIDE], [DYNAMIC], [1:1], [ZOOM] et [NORMAL]. Voir page 20. Bouton SOUND Son surround artifi ciel pour les haut-parleurs internes/ externes. La sortie audio est désactivée lorsque la fonction surround est activée. -
Page 16: Distance D'utilisation De La Télécommande
Distance d’utilisation de la Bouton PIP (Picture In Picture) télécommande Bouton ON/OFF : Bascule entre PIP, POP, CÔTE À CÔTE - FORMAT et CÔTE À CÔTE - PLEIN ÉCRAN. Voir page 25. Pointez pendant le réglage des boutons le haut de la Bouton INPUT : Sélectionne le signal «... -
Page 17: Installation
Installation 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AA » en faisant correspondre les signes ATTENTION : L’installation du moniteur LCD doit être effectuée (+) et (–) sur chaque pile avec ceux gravés à l’intérieur du par un technicien qualifi... -
Page 18: Mise Sous Tension De Tous Les Matériels Externes Connectés Au Moniteur
V801-TM: Fixation 5. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier en premier. 6. Fonctionnement de l’équipement externe connecté au moniteur Affi chez le signal de la source d’entrée désirée. 7. -
Page 19: Connexions
Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 20: Connexion À Un Pc
A au port descendant de l’ordinateur externe (Figure 1). 3. Allumez le moniteur. *1: Contactez l’assistance clientèle NEC pour obtenir des informations détaillées. Réglage du moniteur A : Capteur Sélectionnez le signal d’entrée. -
Page 21: Fonctionnement De Base
Fonctionnement de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : Si vous souhaitez allumer le moniteur à l’aide de la télécommande ou du bouton d’alimentation, l’interrupteur d’alimentation principal doit être positionné... -
Page 22: Indicateur D'alimentation
Indicateur d’alimentation Aspect de l’image DVI, VGA, RGB/HV, DPORT Mode Voyant indicateur d’état FULL ZOOM NORMAL Position MARCHE Vert* Hors tension et Économie d’énergie Rouge HDMI, DVD/HD, SCART, VIDEO1, VIDEO2, S-VIDEO « AUTO STANDBY » (MISE EN VEILLE AUTOMATIQUE) FULL WIDE DYNAMIC ZOOM... -
Page 23: Osd (On-Screen-Display)
OSD (On-Screen-Display) Les informations OSD fournissent des informations telles que : l’ID moniteur, la source d’entrée, la taille de l’image, etc… Appuyez sur le bouton DISPLAY de la télécommande pour affi cher les informations OSD. Numéro d’ID attribué au moniteur actuel* ·... -
Page 24: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) Remarque : Selon le modèle ou l’équipement optionnel, certaines fonctions peuvent ne pas être disponibles. Source d’entrée Icônes du menu principal Élément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select... -
Page 25: Image
SIM. DICOM Courbe GSDF DICOM simulée pour type LCD. PROGRAMMABLE Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC en option. PARAM. FILM RÉDUCTION DU BRUIT Règle la réduction du bruit. Appuyez sur + ou - pour procéder à des réglages. -
Page 26: Audio
RÉSOLUTION H. Règle la taille horizontale de l’image. Entrée VGA, RGB/HV uniquement RÉSOLUTION V. Règle la taille verticale de l’image. Entrée VGA, RGB/HV uniquement RÉSOLUTION EN ENTRÉE En cas de problème de détection du signal, cette fonction oblige le moniteur à affi cher le signal à la AUTO Entrée VGA, RGB/HV uniquement résolution désirée. -
Page 27: Image Dans Image
DATE ET HEURE Défi nit la date, l’heure et la région pour l’heure d’été. La date et l’heure doivent être défi nies pour que la fonctionnalité « CALENDRIER » s’active. Voir page 31. ANNÉE Confi gure l’année pour l’horloge en temps réel. MOIS Confi... -
Page 28: Affichages Multiples
DURÉE AFFICHAGE MENU Éteint l’OSD après une période d’inactivité. Les durées prédéfi nies s’échelonnent de 10 à 240 secondes. 30 sec. POSITION DE L’OSD Détermine l’endroit de l’écran où l’OSD s’affi che. X = 128, Y = 225 HAUT GAUCHE DROITE INFORMATIONS OSD Choisissez si vous voulez affi... - Page 29 TILE MATRIX Permet d’agrandir une image et de l’affi cher sur plusieurs écrans (jusqu’à 100) par un amplifi cateur de distribution. REMARQUE : Une résolution basse ne convient pas pour la mosaïque sur plusieurs moniteurs. Il est possible d’utiliser le moniteur sans amplifi cateur de distribution avec un nombre inférieur d’écrans. Les options Dynamique et 1:1 ne sont pas disponibles lorsque la fonctionnalité...
-
Page 30: Protection Affichage
PROTECTION AFFICHAGE POWER SAVE Si AUTO STANDBY (VEILLE AUTO) est en mode ARRÊT, le mode POWER SAVE (ÉCONOMIE (ÉCONOMIE D’ÉNERGIE) D’ÉNERGIE) doit être mis en MARCHE pour que l’affi chage passe en mode d’économie d’énergie en cas d’absence de signal actif. Le moniteur repasse automatiquement en état de MARCHE lorsqu’un signal est de nouveau émis. -
Page 31: Option Avancée
OPTION AVANCÉE ENTREE DETECTEE Sélectionne la méthode de détection de l’entrée utilisée par le moniteur quand plus de deux appareils PAS DE sont connectés. PRIORITÉ PAS DE PRIORITÉ Le moniteur ne recherche pas d’autres ports d’entrée vidéo. 1ER DÉTECTÉ S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo. - Page 32 SURBALAYAGE Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur affi chage MARCHE Entrées HDMI, DVD/HD, SCART, VIDEO1, de l’image. VIDEO2, S-VIDEO uniquement MARCHE La taille de l’image est supérieure à la taille pouvant être affi chée. Le bord de l’image apparaît coupé. L’écran affi...
- Page 33 être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande l’affi chage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
-
Page 34: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TÉLÉCOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TÉLÉCOMMANDE La télécommande peut être utilisée pour contrôler jusqu’à 100 moniteurs MultiSync La télécommande La télécommande La télécommande individuels à l’aide du mode ID TÉLÉCOMMANDE. Le mode ID TÉLÉCOMMANDE fonctionne fonctionne fonctionne... - Page 35 2. Défi nition de l’IDENT. DU MONITEUR et du mode COMMANDE REGISTRE. Pour un bon fonctionnement, l’IDENT. DU MONITEUR doit être défi ni dans le menu OSD de chaque moniteur de la chaîne. L’ID Moniteur peut être défi ni dans le menu « AFFICHAGES MULTIPLES » de l’OSD. Le numéro de l’IDENT. DU MONITEUR peut être défi ni entre 1 et 100.
-
Page 36: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défi ni sur « RS-232C » (Voir page 27). - Page 37 2) Diagramme de la commande de contrôle Pour les autres commandes, veuillez vous référer au fi chier « External_Control.pdf » contenu sur le CD-ROM. Fonction (Ident. du moniteur = 1) Code Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d Position ARRÊT 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d Source d’entrée DisplayPort...
-
Page 38: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres d’alertes par e-mail grâce à une fonction de serveur HTTP. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défi ni sur « LAN » (Voir page 27). - Page 39 à ce nom d’hôte, en utilisant un navigateur compatible. Exemple 1 : Lorsque le nom d’hôte du moniteur a été défi ni sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL.
-
Page 40: Paramètre De Notifi Cation Par E-Mail
Paramètre de notifi cation par e-mail http://<adresse IP du moniteur>/lanconfi g.html Cette option permet d’envoyer à l’ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notifi cation avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. Alert Mail Cochez [ACTIVER] pour activer la fonction de notifi... - Page 41 Liste de messages d’erreur et d’alertes Numéro d’erreur Message de l’alerte par e-mail Explication Mesures * Code erreur The monitor’s power supply is not Alimentation anormale en mode de veille Contactez votre fournisseur. functioning normally. (L’alimentation 70h ~ 7Fh du moniteur ne fonctionne pas normalement.) The cooling fan has stopped.
- Page 42 Paramètre CRESTRON Cliquez sur « CRESTRON » à gauche du paramètre ACCUEIL. Compatibilité avec CRESTRON ROOMVIEW Le moniteur prend en charge le système CRESTRON ROOMVIEW, qui permet à plusieurs périphériques connectés au réseau d’être gérés et contrôlés à partir d’un ordinateur ou d’une unité de contrôle. Pour plus d’informations, visitez le site http://www.crestron.com ROOMVIEW ROOMVIEW pour la gestion depuis l’ordinateur.
-
Page 43: Fonctionnalités
Interface de montage à la norme VESA (FDMIv1) : Vous permet de fi xer votre moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l’utilisation d’une interface de montage en conformité avec les normes nord-américaines TÜV-GS et/ou UL1678. -
Page 44: Résolution Des Problèmes
Il est possible qu’une panne se soit produite. Contactez • Vérifi ez le MODE DVI lorsque le lecteur DVD ou votre revendeur NEC DISPLAY SOLUTIONS autorisé. l’ordinateur est connecté à l'entrée DVI. • Si le moniteur s’éteint pour cause de température interne supérieure à... - Page 45 La télécommande ne répond pas Le panneau tactile ne répond pas • Vérifi ez l’état des piles de la télécommande. • Vérifi ez que le mode IDI n’est pas sélectionné. • Vérifi ez que les piles sont correctement insérées. • Vérifi...
-
Page 46: Caractéristiques - V552-Tm
Caractéristiques - V552-TM Spécifi cations du produit Module LCD 138,78 cm diagonal Pas : 0,630 mm Résolution : 1920 x 1080 Couleur : Plus de 1 073 millions de couleurs (suivant la carte graphique utilisée) Luminosité : 500 cd/m (max.) à 25 °C Rapport de contraste : 4000:1 Angle de visualisation :... -
Page 47: Caractéristiques - V801-Tm
Caractéristiques - V801-TM Spécifi cations du produit Module LCD 203,22 cm diagonal Pas : 0,9225 mm Résolution : 1920 x 1080 Couleur : Plus de 1 073 millions de couleurs (suivant la carte graphique utilisée) Luminosité : 410 cd/m (max.) à 25 °C Rapport de contraste : 5000:1 Angle de visualisation :... -
Page 48: Brochage
Brochage 1) Entrée/sortie RS-232C N° broche Nom D-SUB 9 broches Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C. 2) ENTRÉE DE LA TÉLÉCOMMANDE Français-46... -
Page 49: Informations Du Constructeur Relatives Au Recyclage Et À L'énergie
