FR

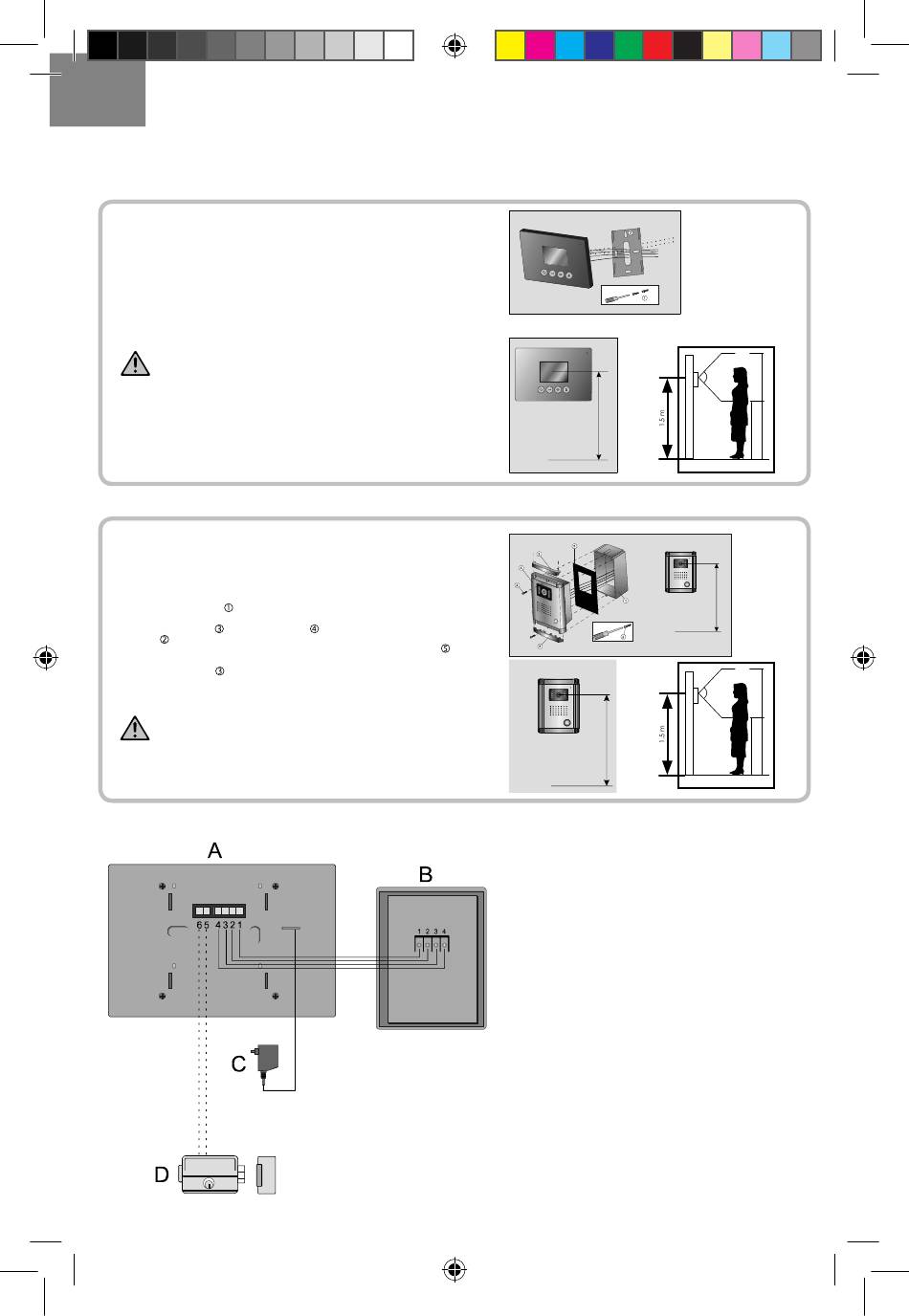

3 . FiXation et conneXion des ÉlÉMents
installation du moniteur
1-Fixer le support situé à l'arrière du moniteur sur le mur à l'endroit
souhaité à l'aide de la vis fournie.
2-Connecter les câbles d'alimentation à l'arrière du moniteur.
3-Fixer le moniteur sur son support.
ne pas exposer l'écran directement au soleil, pour protéger l'écran
lcd tFt et éviter de dégrader la qualité de l'image.
hauteur d'installation recommandée de l'écran: 1,5 M
installation de la platine
1-Faire un trou dans le mur en fonction de la taille de la boîte en
plastique de fixation (boitier d'encastrement).
2-Passer les fils à travers la boîte en plastique et fixer-la.
3-Sortir les fixations partie extérieure caméra.
4-ecran sur la caméra extérieure avec la boite de fixation(n'oubliez
pas de placer la membrane résistante à l'eau en caoutchouc
entre la caméra et la boîte de fixation).
5-Fixer les 2 parties .
la platine doit être installée à l'abri de la lumière directe
hauteur d'installation recommandée de la caméra : 1,5 M
NOTICE DF-629-TS V0514 IndA.indd 6
1.
2.
Sortie platine
3.
4.
1.5m
1.5m
1.5m
a. Moniteur
B. Platine de rue
c. alimentation
d. Serrure électrique(en
option)
5.
6. Sortie serrure
