Pour protéger la batterie contre la décharge totale, la batterie sera
automatiquement déconnectée en dessous de 10,5 VCC.
Lumin 8
Connexion des Détecteurs BUS
Il est possible d'attribuer jusqu'à 32 détecteurs BUS sur la LightSYS. Les détecteurs BUS
peuvent être connectés au BUS principal ou à une extension Zone BUS (BZE).
Pour des instructions d'installation plus complètes, veuillez consulter les informations
fournies avec chaque détecteur BUS.
Connexion des détecteurs BUS au BUS principal de la LightSYS
1.
Réglez le numéro d'ID du détecteur BUS (1-32), à l'aide des commutateurs DIP.
Remarque:
Pour les WatchOUT, LuNAR et WatchIN, réglez le commutateur qui définit le
mode de fonctionnement en BUS.
2.
Branchez les bornes BUS AUX(ROUGE), COM (NOIR), BUS (JAUNE) et BUS
(VERT) au BUS de la LightSYS.
Remarque:
Pour un fonctionnement optimal, il est conseillé de NE PAS dépasser un total de
300 mètres de câblage entre un détecteur BUS et la centrale LightSYS.
Installation des Accessoires BUS

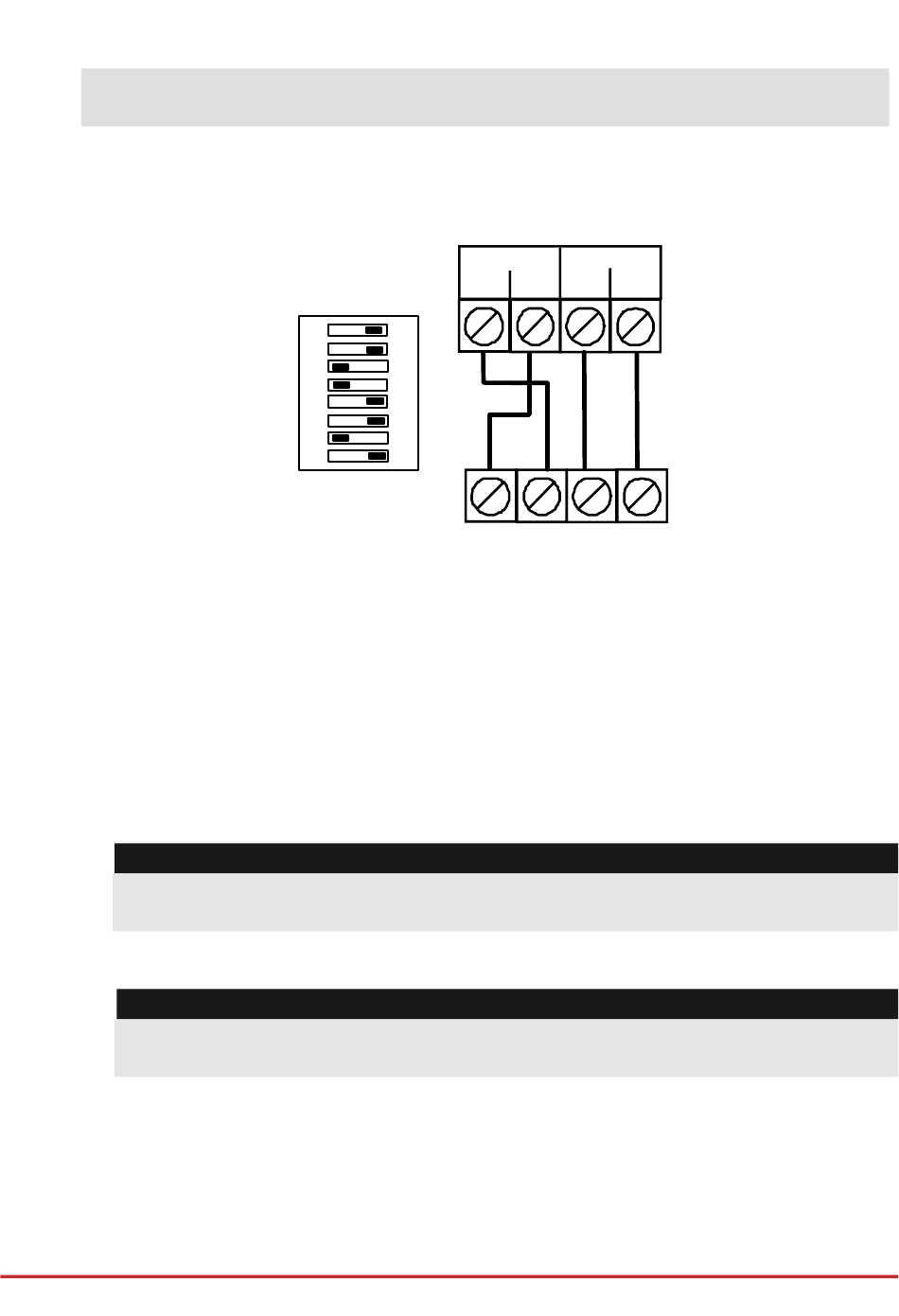

BUS (Serial) connection to ProSYS FreeCom
DIPSWITCH
TMF/EXT
SW8
ON
MON/NM
SW7
ON
ON
PRO/ACT
SW6
BUS/STD
SW5
ON
A3
SW4
ON
A2
SW3
ON
SW2
ON
A1
SCB/SAB
ON
SW1
Sounder defined
as unit No. 2
LuMIN8 Sounder
HOLD
-
+
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
BLK
BELL
COM
+
ProSYS FreeCom
Page 43
PRO BUS
YEL
GRN
BUS
YEL GRN
