Modèles :
Félicitations pour votre achat
KICKER
Prière de registrer vos informations d'achat
et de garder le ticket de caisse pour valider
votre garantie.
OptionsdeCâblage
Les haut-parleurs d'extrêmes graves CompVX sont disponibles avec des bobines acoustiques 2 ohms
doubles ou 4 ohms doubles. Les deux bobines doivent être raccordées à la source d'amplification. Le
haut-parleur 2 ohms double constitue une charge de 1 ohm si les bobines sont raccordées en parallèle
ou de 4 ohms si elles sont raccordées en série. Le haut-parleur 4 ohms double constitue une charge de
2 ohm si les bobines sont raccordées en parallèle ou de 8 ohms si elles sont raccordées en série. Les
bornes repérées par des points blancs sont celles de l'une des bobines acoustiques. Les bornes
repérées en rouge et noir sont celles de seconde des bobines acoustiques. Voyez le diagrammes 1 et 2.

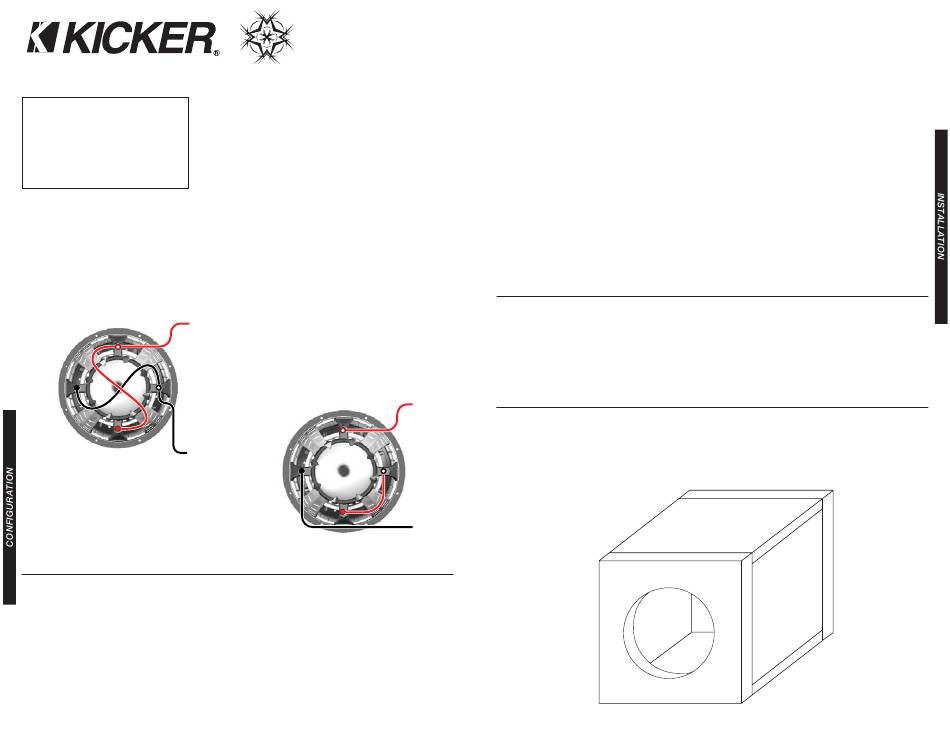

Diagramme 1
Bobine 1 +
Bobine 2 -
Bobine 2 +
RaccordementParallèle
2 Ω double = charge de 1 Ω
4 Ω double = charge de 2 Ω
Performances
Modèle :
Impédance nominale [Zn], ohms [par bobine]
Fréquence de résonance [fs], Hz
Puissance admissible, watts, crête (efficace)
Coefficient de surtension total [Qts]
Volume équivalent [Vas], ft3 (L)
Diamètre externe du cadre, in (cm)
Dimensions découpe, in (cm)
Profondeur de montage in (cm)

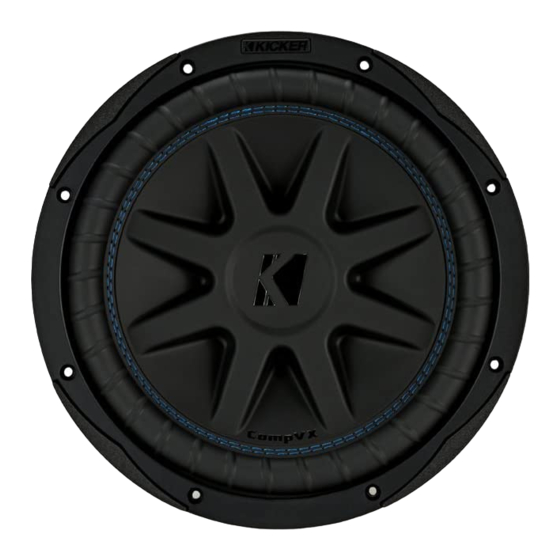

CompVXSUBWOOFER
14
Manuel d'utilisation du
haut-parleur d'extrêmes
graves CompVX
CVX15 / CVX12 / CVX10
__________________________
Distributeur Kicker agréé :
__________________________
Date d'achat :
__________________________
Numéro de modèle du Subwoofer :
__________________________
Numéro de série du Subwoofer :
Amplificateur +
Raccordement
haut-parleur
RaccordementSérie
2 Ω double = charge de 4 Ω
4 Ω double = charge de 8 Ω
Bobine 1 -
Diagramme 2
Bobine 1 +
Amplificateur -
Raccordement
haut-parleur
Bobine 2 -
Bobine 2 +
CVX10 CVX12
2 ou 4 2 ou 4
33,6 26,4
1200 (600) 1500 (750)
0,376 0,360
1,0 (28,6) 2,3 (65,4)
10 11/16 (27,1) 12 9/16 (31,8)
9 1/4 (23,5) 11 1/8 (28,3)
5 15/16 (15,0) 6 5/8 (16,8)
UtilisationCaissonsClos
Conçu pour fournir une puissance supérieure à celle d'un haut-parleur de compétition équivalent, le
CompVX de Kicker assure un résultat étonnant lorsqu'il est installé dans l'un des caissons clos
recommandés. Ces types de caissons clos donnent la réponse la plus douce avec une énergie accrue
aux fréquences les plus basses, entre 20 et 30 Hz. Ils produisent des volumes considérables de graves
à fort impact et peuvent être utilisées à de très hauts niveaux d'amplification.
Le système de suspension hautes performances du CompVX permet une utilisation dans les caissons
clos de grandes dimensions. Ce volume de caisson maximal est idéal pour les installations SQ (qualité
acoustique supérieure). Le caisson SQ produit une courbe de réponse très plate et permet d'étendre
considérablement les extrêmes graves.
Les haut-parleurs d'extrêmes graves CompVX fonctionnent également bien dans tout caisson clos de
taille comprise entre les recommandations des modèles Compact et SQ. Ces systèmes présentent les
avantages des deux modèles : le modèle Compact produit des graves à fort impact et le modèle SQ
une extension dans les fréquences extrêmes graves. Globalement, le son du système ressemble
beaucoup à celui du type de caisson dont il se rapproche le plus en termes de volume. Ces
recommandations de caissons ont été calculées par rapport au volume d'air interne au caisson et
comprennent le déplacement du haut-parleur. Tous les caissons clos doivent être remplis à 50 % de
rembourrage en poly-fil non tassé. N'augmentez pas le volume d'air au-delà de la valeur SQ
recommandée (volume de caisson maximal).
CompactClos (VolumedeCaissonMinimal)
Modèle:
0,8 ft 3 (22,7L) Puissance admissible = 600W efficaces
CVX10
1,0 ft 3 (28,3L) Puissance admissible = 750W efficaces
CVX12
1,8 ft 3 (51,0L) Puissance admissible = 1000W efficaces
CVX15
densité moyenne de (3/4") 19 mm pour les VolumesMinimauxdeCaisson clos :
Amplificateur +
Modèle: Volume , ft
Raccordement
haut-parleur
CVX10 0,8 (22,7)
CVX12 1,0 (28,3)
CVX15 1,8 (51,0)
Bobine 1 -
Amplificateur -
Raccordement
haut-parleur
CVX15
2 ou 4
21,5
2000 (1000)
0,304
7,3 (207,7)
15 7/16 (39,2)
13 7/8 (35,2)
8 1/4 (20,9)
Les valeurs sont indiquées pour les modèles 2 ohms à double bobine acoustique. Laissez aux caissons de graves CompVX un temps
d'adaptation d'environ deux semaines pour atteindre leur niveau optimal de performances dans les graves.
3,0 ft 3 (85,0L) Puissance admissible = 300W efficaces
4,6 ft 3 (130L) Puissance admissible = 300W efficaces
5,2 ft 3 (147L) Puissance admissible = 500W efficaces
Dimensions des panneaux de fibres de
3
(L) Panneau A, in (cm) Panneau B, in (cm)
13,5x13,5 (34,3x34,3) 13,5x10,125 (34,3x25,7)
14,5x14,5 (36,8x36,8) 14,5x11 (36,8x27,9)
17,25x17,25 (43,8x43,8) 17,25x13,5 (43,8x34,3)
Diagramme 3
B
A
SQClos (VolumedeCaissonMaximal)
Panneau C, in (cm)
12x10,125 (30,5x25,7)
13x11 (33x27,9)
15,75x13,5 (40x34,3)
C
