Connexion aux modules SFP
Observez la DEL d'indication d'état du port.
Étape 4
La DEL s'allume en vert lorsque le commutateur et le périphérique cible ont établi une liaison.
La DEL s'allume en orange pendant que le protocole STP détecte la topologie du réseau et recherche des
boucles. À l'issue de ce processus, qui prend environ 30 secondes, la DEL du port s'allume en vert.
Si la DEL du port est éteinte, le périphérique cible n'est peut-être pas allumé. Il se peut aussi qu'il y ait
un problème de câble ou que l'adaptateur installé dans le périphérique cible soit en panne. Pour connaître
les solutions aux problèmes de câblage, reportez-vous au
Si nécessaire, reconfigurez et redémarrez le commutateur ou le périphérique cible.
Étape 5
Connexion à des modules SFP 1000BASE-T
Pour éviter les dommages ESD (Electrostatic discharge, décharge électrostatique), suivez les procédures
Avertissement
d'utilisation habituelles de votre carte et de votre composant.
Insérez une extrémité du câble dans le port de module SFP (reportez-vous à la
Étape 1
de la connexion aux serveurs, aux postes de travail et aux routeurs, branchez un câble direct à
quatre paires torsadées dans le connecteur RJ-45. S'agissant de la connexion aux commutateurs ou aux
répéteurs, utilisez un câble croisé à quatre paires torsadées.
Remarque
Remarque
Figure 2-18
1X
1
Étape 2 Insérez l'autre extrémité du câble dans le connecteur RJ-45 d'un périphérique cible.
Guide d'installation du matériel du commutateur Catalyst 2960
2-20
S'agissant de la connexion à un périphérique 1000BASE-T, utilisez un câble à quatre paires
torsadées de catégorie 5 ou supérieure.
La fonctionnalité de détection croisée automatique Auto-MDIX est activée par défaut. Pour
obtenir des informations relatives à la configuration de cette fonctionnalité, reportez-vous
au guide de configuration du logiciel du commutateur ou à la liste des commandes du
commutateur.

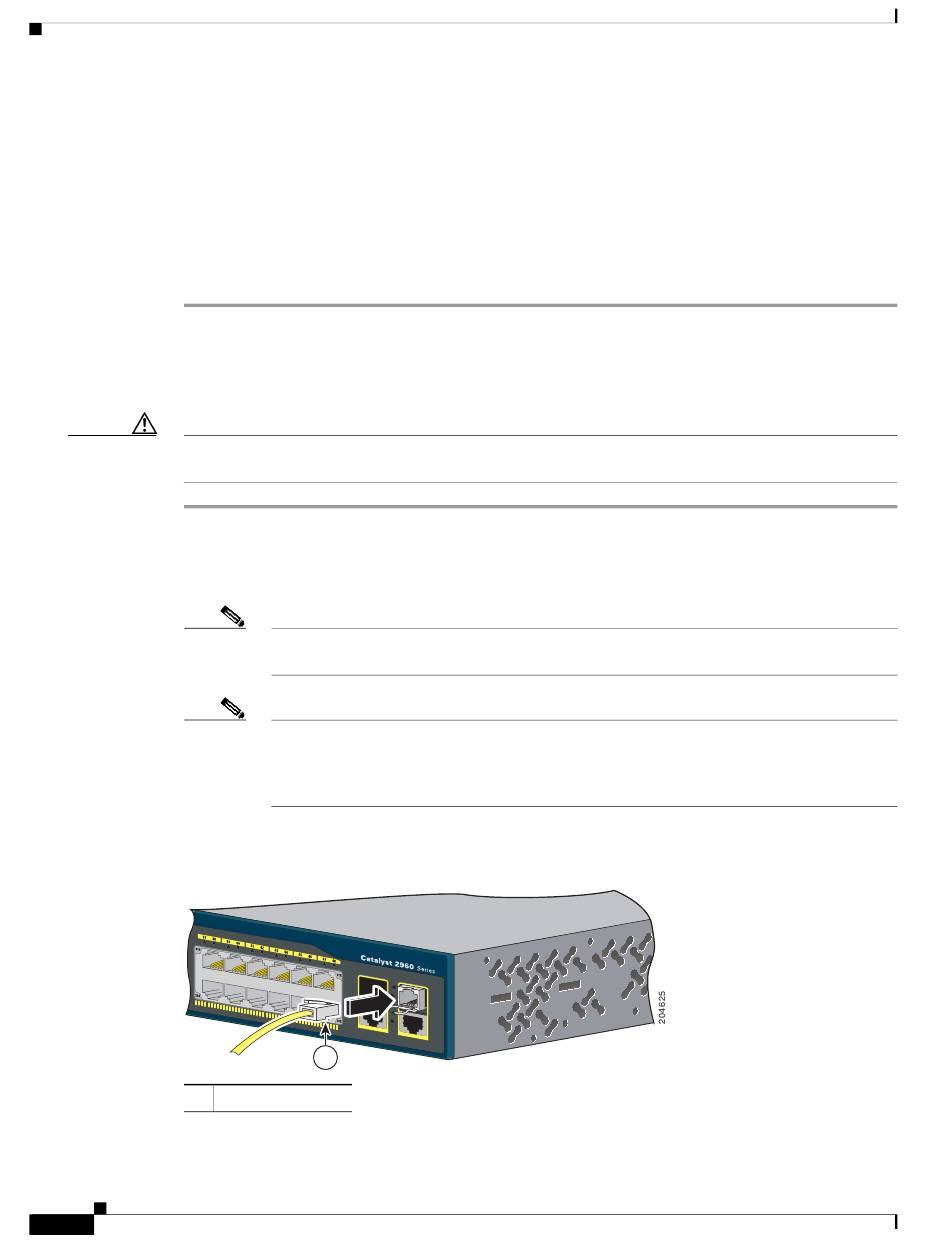

Connexion à un module SFP 1000BASE-T
11X
1 1
Connecteur RJ-45
Chapitre 2 Installation du commutateur (commutateurs à 24 et 48 ports)
Chapitre 4, « Dépannage ».
Figure 2-18). S'agissant
OL-22729-01
