07.4
CONFIGURATION D'INSTALLATION
Pour les phases de montage, effectuer les opérations suivantes.
Les images sont proposées à titre illustratif seulement.

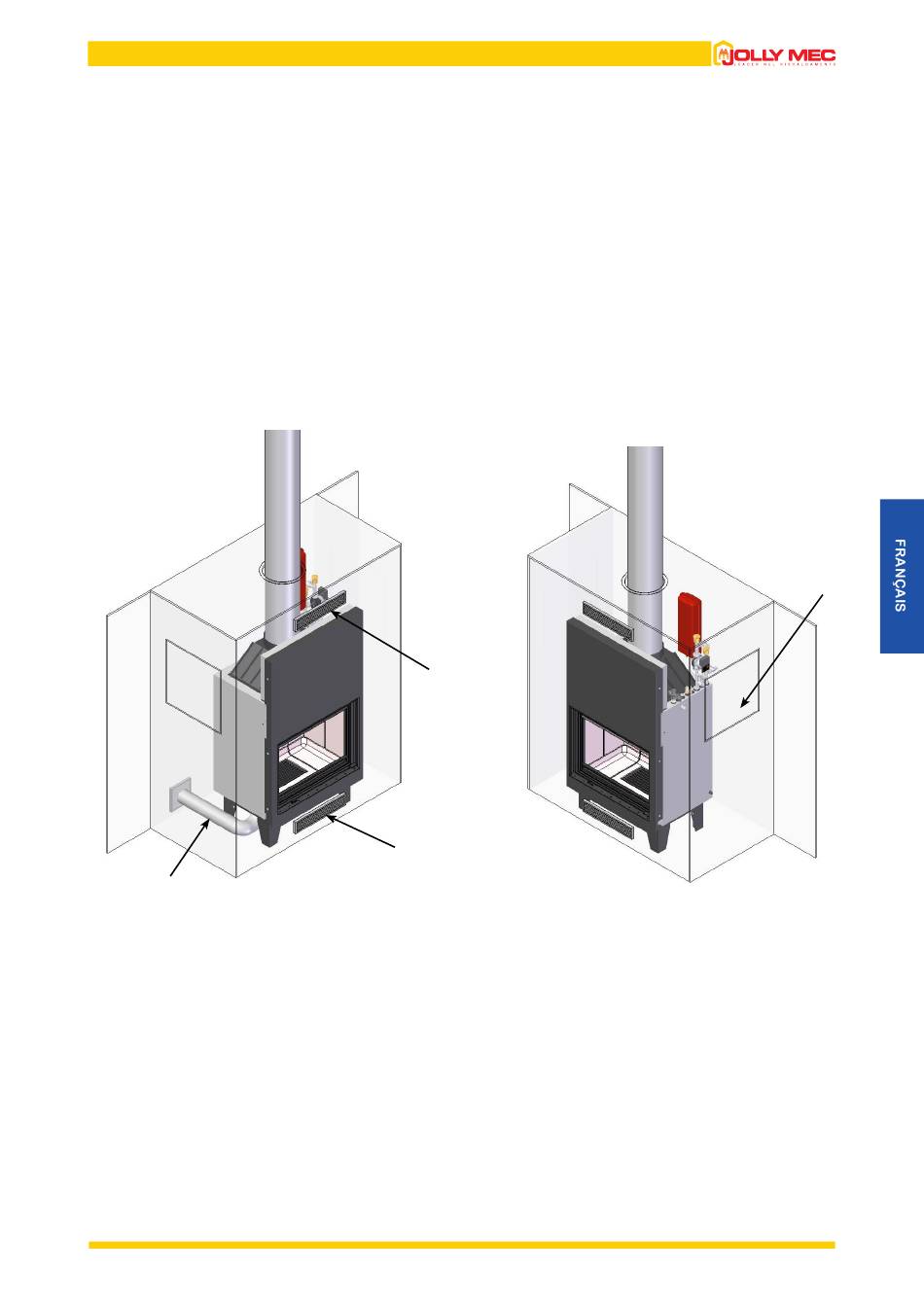

a) Configuration avec entrée de l'air comburant du foyer communiquant avec l'extérieur.
La cheminée peut fonctionner en prélevant l'air comburant en extérieur, en reliant l'entrée de celle-ci avec un tube en aluminium extensible
(Ø120 mm et longueur max. 100 cm) avec l'extérieur (1).
Dans cette configuration, le branchement de l'entrée d'air comburant de la cheminée avec l'espace extérieur est obligatoire.
Effectuer une ouverture (minimum 600 cm
) dans la partie supérieure de l'habillage (2) pour permettre l'évacuation/la récupération de la
2
chaleur qui se forme à l'intérieur de l'habillage et une ouverture (minimum 600 cm
) sur la partie basse de l'habillage (3) pour la convection
2
de l'air dans l'habillage.
Les ouvertures sur la partie supérieure et inférieure de l'habillage sont obligatoires.
Il est obligatoire d'effectuer une ouverture d'inspection sur l'habillage (4) pour accéder à la partie des raccords hydrauliques et à
l'inspection du circuit de fumées.
Il est possible d'effectuer un contrôle supplémentaire sur le revêtement (comme indiqué au numéro 4) au niveau de la partie
située à gauche afin de pouvoir accéder à la seconde inspection du circuit de fumées du foyer.
4
2
3
1
25
