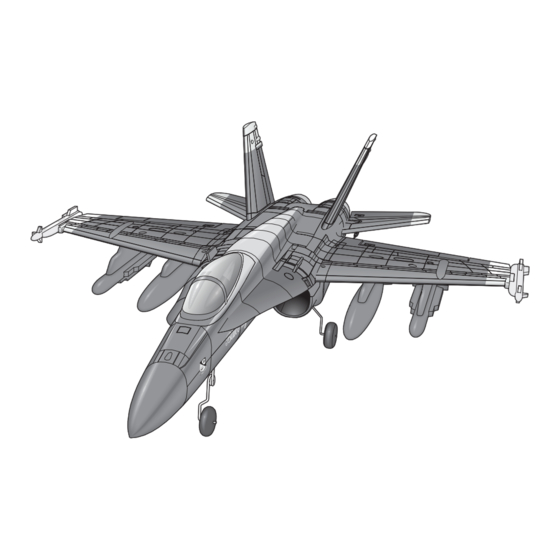

- Page 1 ® ® F-18 Blue Angel Instruction Manual Manuel d’utilisation...
-
Page 2: Safety Precautions And Warnings
This product is not intended for use by children without direct adult supervision. Do not use with incompatible components or alter this product in any way outside of the instructions provided by Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. -
Page 3: Table Des Matières
Box Contents Quick Start Information 1. Blank (Acro) Model Transmitter 2. Servo Reversing: Normal Setup 3. Travel Adjust (All Surfaces): 100% Extreme Flying Normal Flying =14mm =10mm Dual Rates =14mm =10mm =12mm =8mm =12mm =8mm High EXPO (Soft center) Center of 80–85mm back from leading edge at the root. -
Page 4: Prefl Ight
Prefl ight Remove and inspect contents. Make sure linkages move freely. Read this instruction manual thoroughly. Perform the Control Direction Test with the transmitter. Charge fl ight battery. 10 Perform the AS3X Control Direction Test with the aircraft. Fully assemble airplane. 11 Adjust fl... -
Page 5: Clevis Installation
Model Assembly (Continued) Vertical Stabilizer Installation 1. Apply CA to the base of the vertical stabilizer where it meets the fuselage. 2. Apply CA to the fuselage where the vertical stabilier fi ts. 3. Fit the vertical stabilizer in the slot. Make sure the vertical stabilizer angles outward as shown. -
Page 6: Pnp Receiver Selection And Installation
Model Assembly (Continued) Missile Installation 1. Use CA to attach the missiles to the aircraft. Refer to the illustration for the correct location for each item. Nose Cone Installation 1. Apply CA to the fuselage where the nose cone fi ts. Ensure the nose cone is oriented correctly. -
Page 7: Battery Installation And Esc Arming
Battery Installation and ESC Arming Battery Selection We recommend the Kinexsis ® 14.8V 2400mAh 30C 4S LiPo Battery, 12AWG: EC3 ™ (KXSB0016) for standard operation. If using a different battery, the battery should be of similar capacity, dimensions and weight of the Kinexsis Li-Po battery pack to fi... -
Page 8: Clevis Installation And Control Centering
Clevis Installation and Control Centering Clevis Installation • Pull the tube from the clevis to the linkage. • Carefully spread the clevis, then insert the clevis pin into the desired hole in the control horn. • Move the tube to hold the clevis on the control horn. Control Surface Centering After assembly and transmitter setup, confi... -
Page 9: Power Components Service
Power Components Service CAUTION: Always disconnect the fl ight battery before performing motor service. Disassembly 1. Remove the wing, disconnecting servos as needed. 2. Disconnect the motor connectors from the ESC connectors. 3. Remove the 2 screws (A) to remove the fan cover. 4. -
Page 10: Control Surface Direction
Control Surface Direction Ailerons Switch on the transmitter and connect the battery. Use the transmitter to operate the ailerons. View the aircraft from the rear when checking the control directions. 1. Move the stick to the left. The right aileron will move down and the left aileron move up, causing the aircrat to bank left. -
Page 11: Low Voltage Cutoff (Lvc)
Flying Tips and Repairs (Continued) Landing Low Voltage Cutoff (LVC) For your fi rst fl ights with the recommended battery pack (KXSB0016), set your When a Li-Po battery is discharged below 3V per cell, it will not hold a charge. The transmitter timer or a stopwatch to 3 minutes. -
Page 12: Troubleshooting Guide
Troubleshooting Guide Problem Possible Cause Solution Throttle not at idle and/or throttle trim too high Reset controls with throttle stick and throttle trim at lowest setting Aircraft will not respond to Throttle servo travel is lower than 100% Make sure throttle servo travel is 100% or greater throttle but responds to other controls Throttle channel is reversed... -
Page 13: Ama National Model Aircraft Safety Code
AMA National Model Aircraft Safety Code Effective January 1, 2014 A. GENERAL B. RADIO CONTROL A model aircraft is a non-human-carrying aircraft capable of sustained fl ight in the 1. All pilots shall avoid fl ying directly over unprotected people, vessels, vehicles or atmosphere. -
Page 14: Limited Warranty
What this Warranty Covers any assistance. For questions or assistance, please visit our website at www. Horizon Hobby, LLC, (Horizon) warrants to the original purchaser that the product horizonhobby.com, submit a Product Support Inquiry, or call the toll free telephone purchased (the “Product”) will be free from defects in materials and workmanship... -
Page 15: Précautions Et Avertissements Liés À La Sécurité
N’essayez pas de modifi er ou d’utiliser ce produit avec des composants incompatibles hors des instructions fournies par Horizon Hobby, LLC. Ce manuel comporte des instructions de sécurité, de mise en œuvre et d’entretien. Il est capital de lire et de respecter toutes les instructions et avertissements du manuel avant l’assemblage, le réglage ou l’utilisation afi... -
Page 16: Contenu De La Boîte
Contenu de la boîte Guide de démarrage rapide 1. Programme avion vierge Paramètres 2. Direction des servos : Normal émetteur 3. Courses (toutes les gouvernes) : 100% Lancer main et Petits atterrissage Double- =14mm =10mm =14mm =10mm débattements =12mm =8mm Prof =12mm =8mm... -
Page 17: Liste Des Opérations À Effectuer Avant Le Vol
Liste des opérations à effectuer avant le vol Retirez les éléments de la boîte et inspectez-les. Contrôlez le mouvement des tringleries de commande. Lisez attentivement le présent manuel d’utilisation. Vérifi ez que les tringleries bougent librement. Chargez la batterie de vol. 10 Effectuez un essai de la réponse de l’AS3X. -
Page 18: Assemblage Du Modèle (Suite)
Assemblage du modèle (Suite) Installation du stabilisateur horizontal 1. Appliquez de la colle cyanoacrylate sur la base du stabilisateur horizontal qui s’insérera dans le fuselage. 2. Appliquez de la colle cyanoacrylate dans le fuselage au niveau de la fente du stabilisateur horizontal. 3. -
Page 19: Installation Du Train D'atterrissage
Assemblage du modèle (Suite) Installation du train d’atterrissage 1. Installez (4) vis pour fi xer le train d’atterrissage. 2mm X 8mm Installation des missiles 1. Utilisez de la colle cyanoacrylate pour fi xer les missiles à l’appareil. Consultez l’illustration pour l’emplacement correct de chaque objet. Installation du cône de nez 1. -
Page 20: Version Pnp Choix Et Installation Du Récepteur
Version PNP Choix et installation du récepteur Le récepteur Spektrum AR636A est recommandé pour cet avion. Si vous désirez utiliser un autre récepteur, il devra avoir 4 voies au minimum et avoir une longue portée. Référez-vous au manuel de votre récepteur pour consulter les instructions relatives à... -
Page 21: Installation Des Manilles Et Centrage Des Commandes
Installation des manilles et centrage des commandes Connexion des tringleries • Glissez le morceau de durite vers la tringlerie. • Ecartez délicatement la chape et glissez l’axe de la chape dans le trou approprié du guignol. • Glissez l’anneau vers le milieu des fo approprié du urches de la chape. Réglage du neutre des gouvernes Contrôlez le neutre des gouvernes après avoir effectué... -
Page 22: Réparation Des Pièces Électriques
Réparation des pièces électriques ATTENTION: Toujours déconnecter la batterie avant d’effectuer la maintenance de la motorisation. Démontage 1. Démontez l’aile, en débranchant les servos au besoin. 2. Débranchez les connecteurs du moteur des connecteurs du variateur ESC. 3. Retirez les 2 vis (A) pour retirer le capot de la souffl ante. 4. -
Page 23: Direction Des Gouvernes
Direction des gouvernes Ailerons Allumez l’émetteur et raccordez la batterie. Utilisez l’émetteur pour commander les ailerons. Mettez-vous derrière l’appareil pour vérifi er les gouvernes. 1. Déplacez le manche vers la gauche. L’aileron droit s’abaissera et l’aileron gauche s’élèvera, pour faire pencher l’appareil vers la gauche. 2. -
Page 24: Conseils De Vol Et Réparations (Suite) Atterrissage
Conseils de vol et réparations (Suite) Atterrissage Coupure par tension faible (LVC) Pour les premiers vols avec la batterie recommandée (KXSB0016), réglez la Lorsqu’une batterie Li-Po a été déchargée en-deçà de 3 V par élément, elle sera minuterie de l’émetteur ou de votre montre sur une durée de 3 minutes. Une fois dans l’incapacité... -
Page 25: Guide De Dépannage
Guide de dépannage Problème Cause possible Solution La manette des gaz n’est pas au ralenti (idle) et/ou le trim des Réinitialiser les commandes avec la manette des gaz et mettre le trim des gaz est régléà une valeur trop élevée gaz à... -
Page 26: Garantie Limitée
Ce que couvre cette garantie assistance. Si vous avez des questions ou avez besoin d’une assistance, veuillez Horizon Hobby, LLC, (Horizon) garantit à l’acheteur original que le produit acheté (le vous rendre sur notre site Internet www.horizonhobby.com et remplir un formulaire «... - Page 27 Replacement Parts • Pièces de rechange Part # | Numéro Description Description FCEF260001 Fuselage: F18 Blue Angel V2 Fuselage : F18 Blue Angel V2 FCEF260002 Main Wing Set: F18 Blue Angel V2 Ensemble d’ailes principales : F18 Blue Angel V2 FCEF260003 Rudder: F18 Blue Angel V2 Gouverne de direction : F18 Blue Angel V2 FCEF260004 Elevator: F18 Blue Angel V2...
- Page 28 ® ©2017 Horizon Hobby, LLC. Force RC, the Force RC logo, E-Flite, Plug-N-Play, DSM2, DSMX, Kinexsis, EC3, Celectra, Prophet and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
