Fonctions de boutons
Le service de l'appareil est divisé en 2 niveaux :
• Niveau de paramètre : permet de régler tous les paramètres de fonctionnement ( 7).
• Niveau de service : sert à accéder aux fonctions de base de l'affichage
(selon la variante du logiciel).
Toutes les entrées sont effectuées exclusivement par les 4 touches à l'avant ou par diverses combinaisons
de touches.

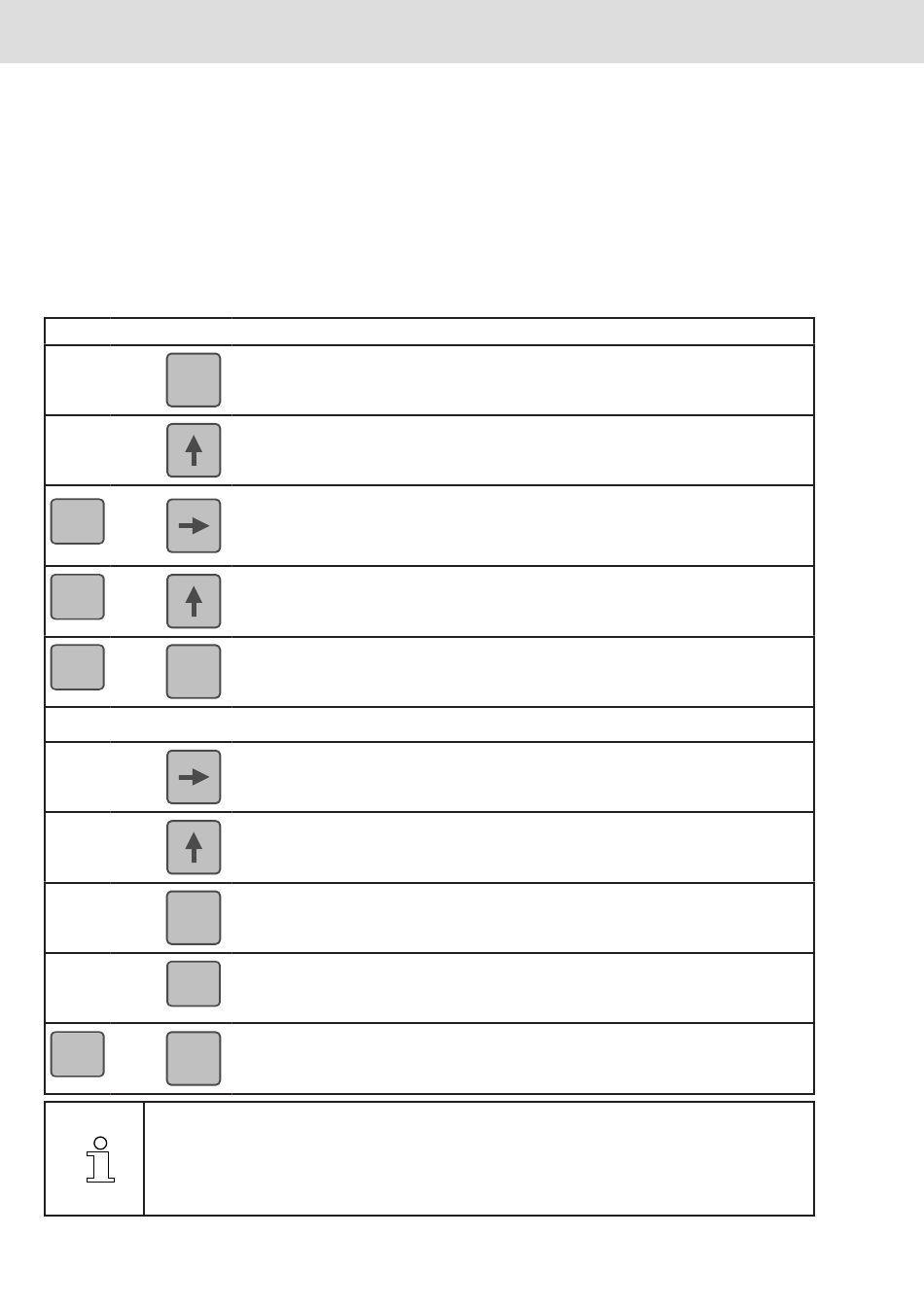

Tableau 2 : Fonctions de boutons
Mode normal :
Incr /
Abs
F
+
F
+
F
+
Incr /
Abs
Niveau de paramètre :
Incr /
Abs
F
F
+
Incr /
Abs
AVIS !
P01 est visible lors de l'accès au niveau de paramètre. L'affichage reprend la valeur de P01
uniquement lorsque la combinaison de touches F + Incr/Abs est relâchée. Lorsque les
paramètres sont avancés avec le bouton Incr/Abs, le paramètre sélectionné est également
affiché (p. ex. "P05") tant que la touche est maintenue enfoncée. Après avoir relâché le bouton
Incr/Abs, l'affichage saute à la valeur correspondante.
Indicateur de position IMScompact | R320103179/2019-12
Actionnement bref = commutation cote absolue / cote incrémentale
Actionnement bref = activation de la compensation (dans le mode absolu).
Un "1" apparaît sur l'affichage au bord supérieur pour indiquer que
la compensation est active.
Actionnement bref = mise à la valeur de référence (dans le mode absolu)
Maintenir l'actionnement pendant 3 secondes = modification de la valeur
de référence
Retour au mode normal avec le bouton Incr/Abs
Actionnement bref = régler le "0" (en mode absolu)
Maintenir l'actionnement pendant 3 secondes = modification de la compensation
Retour au mode normal avec le bouton Incr/Abs
Maintenir l'actionnement pendant 3 secondes = appeler le niveau de paramètre
Actionnement bref = sélectionner la décade
Actionnement bref = augmenter la décade
Actionnement bref = sauvegarder les modifications et continuer les paramètres
Entrée de paramètres négatifs
(signe négatif uniquement possible en cas de valeur non égale à 0)
Maintenir l'actionnement pendant 3 secondes = quitter le niveau de paramètre
