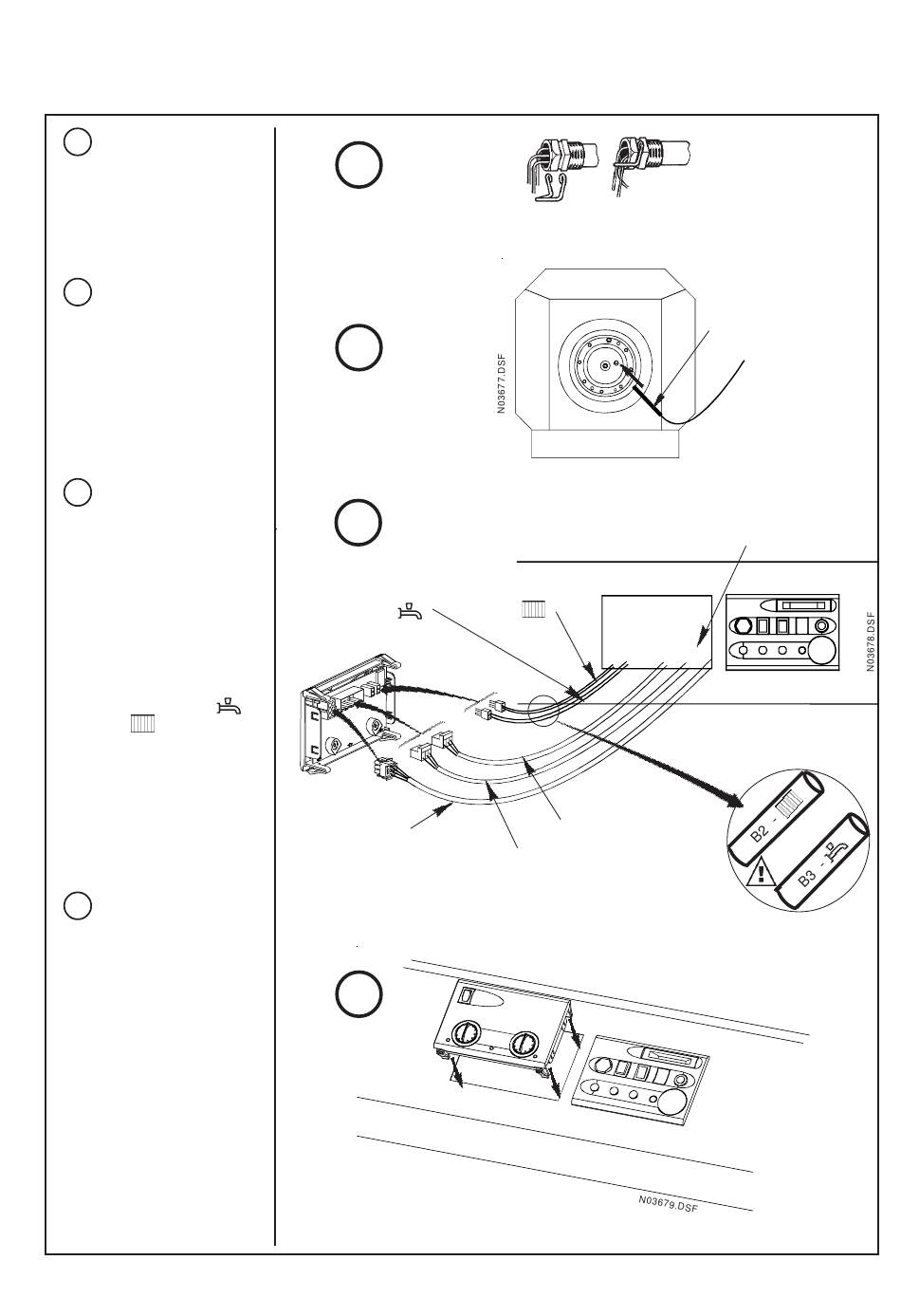

Introduire la sonde chau-
dière dans le doigt de gant
de la chaudière.
Introduire le bulbe de la
7
sonde ECS dans le doigt
de gant du préparateur.
Passer les connecteurs
8
par l'ouverture du tableau
de commande et les rac-
corder sur le module
ECOCONTROL / SP OB.
NOTA :
- Attention à bien res-
pecter la connexion des
sondes "Chaudière" et
"ECS" en vérifiant le
marquage des picto-
grammes - B3
B2
- sur les câbles
sonde et à l'arrière du
module ECOCONTROL
/ SP OB.
9
Clipser
le
module
ECOCONTROL / SP OB
dans son logement.
6
7
8
Câble
Sonde ECS
"B3 -
"
Câble raccordement chaudière
9
17
Câble
Sonde chauffage
"B2 -
"
Câble Pompe chauffage
(connecteur rouge)
Câble Pompe ECS
(connecteur gris)
00229-3
Bulbe sonde
ECS
Ouverture du tableau
de commande
Réf. : CH - 1231 - A - 0
