Parties du diagramme électrique
EP3400 - Contrôleur
GND - Terminal de mise à jour de logements
M1 - Moteur d'alimentation
M2 - Moteur de ventilateur
M3 - Moteur d'entraînement linéaire
M4 - Moteur de tarière externe
1
M5
- Ventilateur de gaz flue
F1... F4 - Fusibles
UART - Connecteur Modem
BUT - Connecteur de bouton de contrôle
VENTILATEUR - Connecteur de contrôle des ventilateurs
R1 - Allumeur
LBA - Capteur de pression sous pression
Prise de programmeur PROG et Fip
CA - Capasitr
1
Le ventilateur de gaz de flue M5 sera installé au cas où le tirant d'eau dans la chaudière n'est pas suffisant. Le ventilateur de gaz de
carburant n'inclut pas dans l'ensemble de brûleur et son prix n'inclut pas dans le prix du brûleur.
Parties du panneau d'extension
F1 - Fusible jusqu'à 5A
1 à 12V +
2 à 12V -

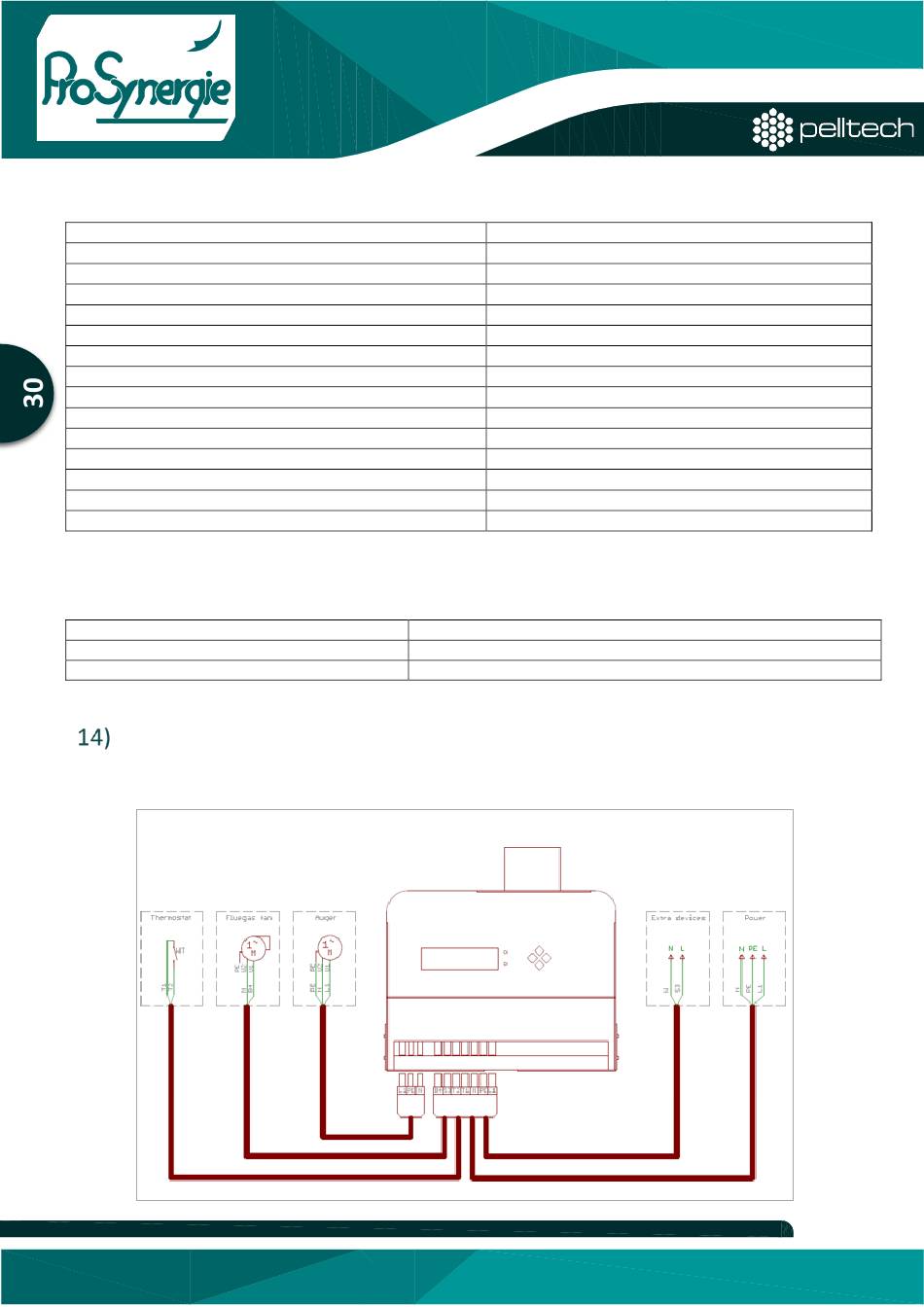

Annexe 2 Câblage du brûleur
Câblage ordinaire
PROSYNERGIE- 5 rue moulin Cuit - 79120 LEZAY – SARL au capital de 100 960 euros - N° SIRET : 498 524 511 00025- APE 4674B - N° TVA INTRACOM : FR94498524511
FICHET00046-V1
X1, X2 - Terminaux connecteurs
T1 - Transformateur
BAT - Batterie 12V
RSV - Récepteur de niveau DE carburant de RSV
TRS - Émetteur de niveau de carburant
FDR - Contrôle des aureurs d'alimentation
TMP1 - Capteur de température interne ou externe
TMP2 - Capteur externe sous pression
R2 - Capteur de flamme
K5 - Relais Err
STB - Thermostat de sécurité
Le thermostat de WT et de la chaudière
MIFLEX X26 - Filtre à bruit
FILTER MPX X2 - Filtre à bruit
PROG - Contrôle du conseil d'administration d'extension
Onduleur externe - prise pour onduleur externe
