Opération et service
a) Interface utilisateur
Le brûleur est contrôlé par l'interface utilisateur sur le panneau avant.
• L'écran LCD (1) affiche le menu des paramètres, le journal des événements et les messages d'état et d'erreur
momentanés du brûleur.
• L'indicateur LED de flamme jaune (2) montre la présence de flamme dans la chambre brûlante. En cas de
clignotement, le brûleur est hors de fonctionnement normal. L'état momentané du brûleur s'affiche dans la
rangée inférieure du menu STATUS. Pour atteindre la ligne inférieure, appuyez sur le bouton « vers le bas »
(en place) jusqu'à la ligne demandée.
• L'indicateur LED vert (3) montre que les capteurs de niveau de carburant ont détecté l'existence de carburant
dans le tube d'entrée du brûleur. Pour déplacer dans les menus et définir les paramètres, utilisez des boutons
« Haut » et « Bas » (en bas). Pour approuver les paramètres changer la presse OK. Pour revenir au menu
STATUTS, appuyez sur le bouton "ESC". Dans le tableau 5 ci-dessous sont décrits les actions supplémentaires
des boutons.

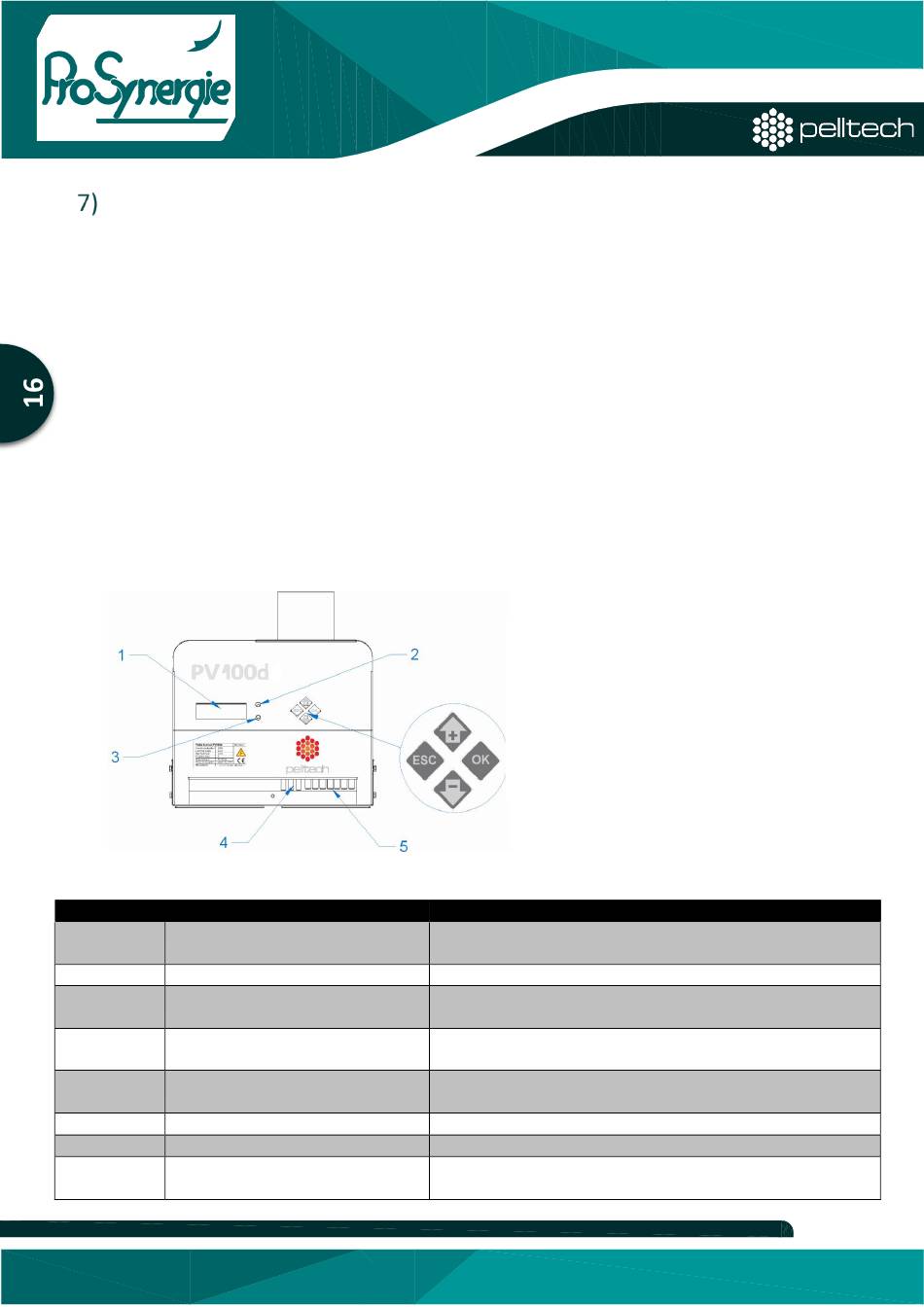

Figure 6 Panneau avant de l'interface utilisateur
Tableau 5 Boutons de contrôle d'interface utilisateur
Bouton Temps de poussée
OK Moins de 3 secondes
OK Plus de 3 sec
OK Plus de 3 sec en
sous-menu du menu
OK Plus de 3 sec en statut « NO
POWER »
Esc Moins de 3 secondes
Esc Plus de 3 secondes
OK + ESC Plus de 3 secondes
OK + Ʌ ou V Plus de 3 secondes dans le menu
U
INFO =... I= ...
PROSYNERGIE- 5 rue moulin Cuit - 79120 LEZAY – SARL au capital de 100 960 euros - N° SIRET : 498 524 511 00025- APE 4674B - N° TVA INTRACOM : FR94498524511
Action
Entrée dans le sous-menu
Confirmation du réglage (lorsque clignote)
Réglage de l'état d'erreur et de commutation du brûleur ON
Réinitialisation du compteur de granulés provisoires
INFO
COUNT
Eteindre le brûleur et la batterie
Revenir dans le menu. Annulation du paramètre (lorsque la
valeur clignote)
Eteindre le brûleur
Réinitialisation du brûleur
Déplacement de la grille des brûleurs vers l'avant Ʌ ou vers
sous-menu l'arrière-V (Depuis le logiciel 3.91.18)
FICHET00046-V1
1. Écran LCD de 2 rangées.
2. La LED jaune indique la présence de la
flamme dans la chambre brûlante.
3. La LED verte indique l'existence du
carburant dans le brûleur.
4. Prise pour connexion de vis externe.
5. Bouchon pour raccordement de la
chaudière.
