Connexion du câble SCSI
Un câble Wide SCSI VHDCI à HD68 de 68 broches est nécessaire pour raccorder le lecteur de bande LTO à un port SCSI
VHDCI sur un bus SCSI LVDS. Si votre serveur est muni d'un port SCSI HD68, vous devez acheter et installer un adaptateur
VHDCI à HD68 ou utiliser un câble HD68 à HD68 en remplacement du câble fourni.
ATTENTION :
lorsque vous connectez le câble SCSI.
1.
Assurez-vous que le lecteur est connecté à un bus SCSI recommandé. Pour obtenir les meilleures performances, votre
lecteur de bande ne doit être connecté qu'à un bus SCSI supportant un taux de transfert adapté à la vitesse de transfert
en rafale maximum du lecteur de bande.
Les lecteurs de bande LTO–3 et LTO–4 doivent être connectés à un bus SCSI Ultra320 ; les lecteurs de bande LTO-2
peuvent être connectés à un bus SCSI Ultra160. Reportez-vous également à la section Pourquoi le type de bus SCSI est-il
important ? (page 8).
Ne connectez pas le lecteur de bande à un bus SCSI asymétrique ou à un contrôleur RAID. Pour des performances
optimales, nous vous recommandons d'installer votre lecteur de bande LTO sur un bus SCSI dédié. Dans les autres cas,
ne le connectez pas au même bus que votre disque dur.
2.
Arrêtez le système normalement, puis mettez le serveur hors tension, ainsi que tous les périphériques connectés.
3.
Reliez la connexion VHDCI du cordon SCSI au connecteur SCSI externe du serveur et veillez à bien serrer les vis.
1
Voyant Act TERM
2
Voyant Ventilateur/Alimentation

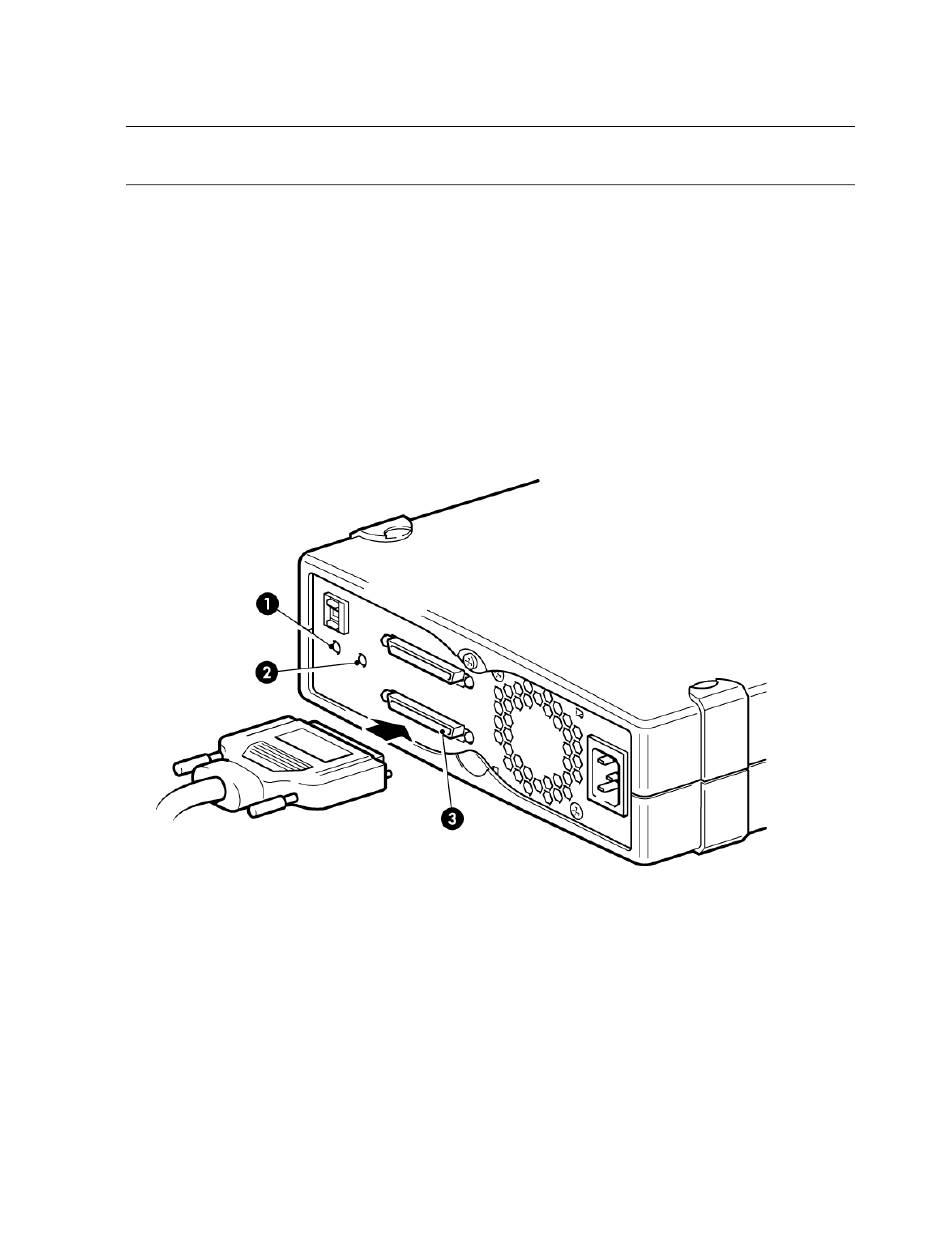

Figure 11 Connexion du câble SCSI
4.
Reliez la connexion HD68 du câble SCSI au connecteur (inférieur) SCSI-IN sur le panneau arrière du lecteur de bande
et fixez-le à l'aide des vis. (Voir la Figure 11 (page 20).) Ne branchez pas le câble sur le connecteur SCSI-OUT (sortie).
5.
Le connecteur SCSI-OUT s'utilise uniquement pour relier en série deux lecteurs. Cette opération est déconseillée. Si
vous le faites, veillez à ne pas mélanger les catégories de lecteurs (n'effectuez une connexion en série qu'avec d'autres
lecteurs de bande LTO) et ne connectez pas en série les lecteurs de bande Ultra320.

Le lecteur de bande a-t-il besoin d'une terminaison ?

Si le lecteur de bande est connecté à un bus SCSI dédié, aucune terminaison n'est nécessaire. Lorsque le câble est relié au
connecteur SCSI-IN, l'enveloppe fournit une terminaison active.
20
Installation d'un lecteur de bande SCSI LTO externe
Pour éviter d'endommager l'ordinateur ou le lecteur de bande, assurez-vous qu'ils sont hors tension
3
SCSI-IN
