Ordre
Action
10

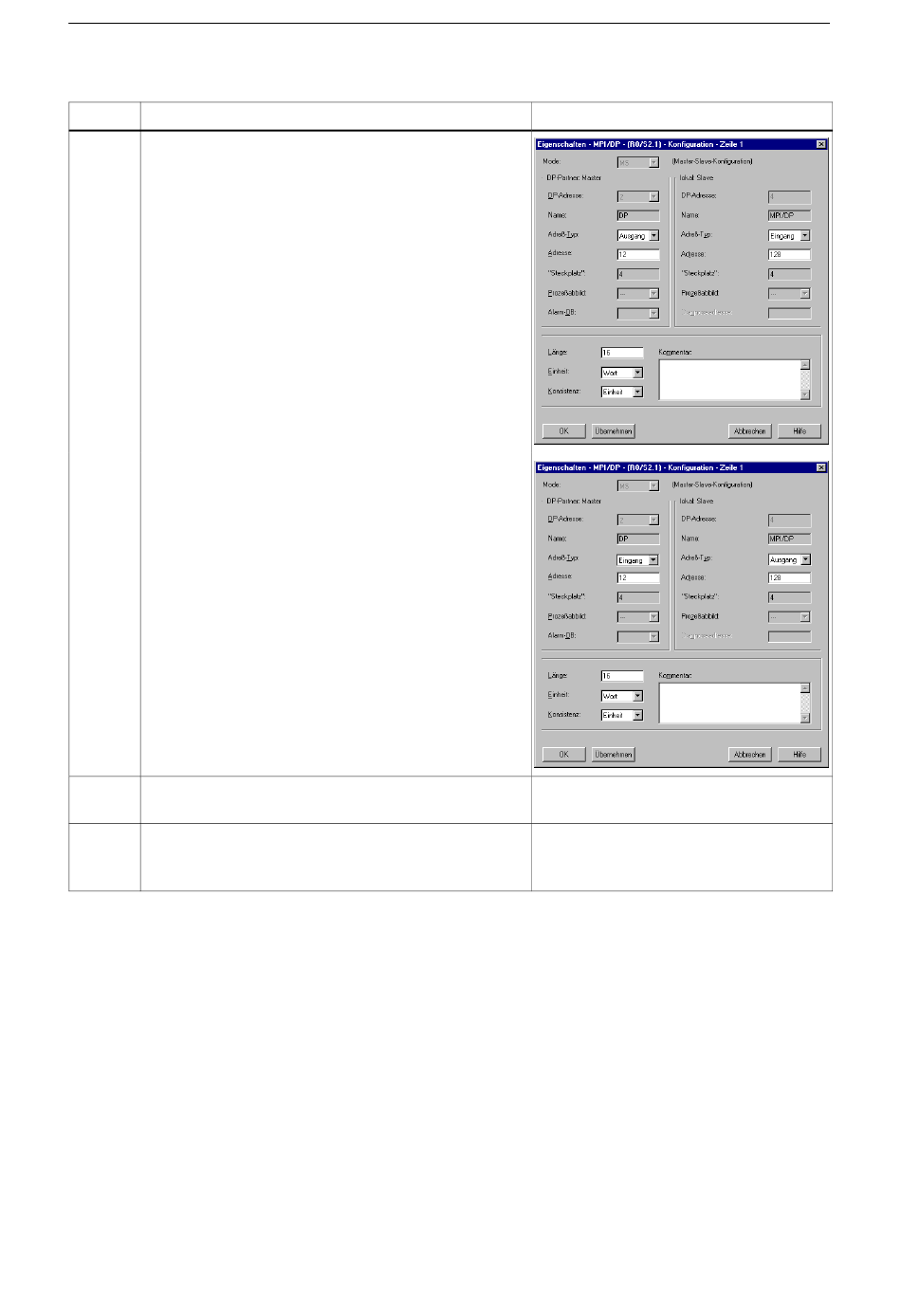

Dans la fenêtre du point 9, appuyez sur le bouton Editer
et complétez pour la ligne 1 comme l'indique la figure.
Confirmez ensuite avec OK.
Dans la fenêtre Propriétés – MPI/DP, cliquez sur la
deuxième ligne et complétez cette ligne comme l'indique
la figure. Confirmez ensuite avec OK.
11
Dans le menu Station, sélectionnezla commande Enre-
gistrer et convertir.
12
Reliez la PG à l'interface MPI de la CPU S7-300 via un
câble PG. Chargez la configuration dans la CPU.
Fermez l'éditeur de matériel.
ET 200S Module d'interface IM 151-7 CPU
A5E00058787-04
Guide rapide de mise en service
Résultat
La configuration matérielle est convertie
puis enregistrée
La configuration matérielle se charge.
L'éditeur se ferme.
2-15
