Ditel SYROS SY24 Guide Rapide

Câblage
Note 1) Vérifier le courant d'alimenation avant instalation.
Note 2) Connecter la résistance de charge (250Ω) (accessoire) entre les bornes 2 et 3 dans le case d'une entrée courant.
Note 3) Visser les vis du bornier avec un couple de sécurité de 0,4 Nm.
Note 4) Avec alimentation 24Vca/24Vcc, alimenter le circuit avec une tension supérieure a 30Vca/30Vcc peut endommager le régulateur.
Utilisation de la face avant
Mode arrêt
Pour régler le régulateur en mode arrêt, configurer le paramètre "Stby" sur ON dans le premier bloc.
Mode arrêt
Le témoin SV clignote
(Sorties) Les sorties régulées (1 et 2) et les sorties alarmes (toutes) ne sont pas
Affichage
actives. Cependant, suivant le paramètre "P-n1", le sens d'action, les sorties régulées
valeur
sont placées à leur valeur de repli. Accune sortie alarme n'est active en mode arrêt,
process
même dans le cas d'une condition d'alarme.
(PV)
Attention:: Les sorties alarmes du régulateur ne peuvent pas signaler le défaut
pendant que l'appareil est en mode arrêt.
(Régulation) La régulation n'est pas active
(Affichage) L'afficheur de consigne SV clignote.
Le temoin SV est allumé
Tant que SV est affichée, sa valeur clignote.
Affichage
Attention:: L'afficheur de consigne SV ne clignote pas lors de l'affichage des
valeur
paramètres des blocs 1, 2, 3.
consigne
(Réglage) La consigne SV et les paramètres peuvent être modifiés.
(SV)
Mode marche
1 Changer la consigne (SV)
Affichage
Attention: Après modification, la donnée est enregistrée
valeur
automatiquement après 3 secondes.
process
(PV)
2 Accéder aux blocs paramètres 1, 2, 3.
Pour accès aux autres blocs, appuyer sur la touche
Attention:
Suivant le temps de maintien de la touche
Le temoin SV est allumé
Affichage
Temps de maintien
valeur
consigne Presser pendant 1 sec.
(SV)
Presser pendant 3 sec.
Presser pendant 5 sec.
La consigne (SV)
peut être
modifiée
ATTENTION : Pour éviter les
déconnexions et les court-circuits,
n'utiliser que du fil comme indiqué ci
dessus, et vérifier que la connexion et
le couple de serrage sont bien
respectés.
Couple de serrage : 0.4N·m
Mode réglage des paramètres
Appuyer sur pendant
2 secondes
3) Retour mode opérateur
Mode opérateur
(Affichage SV)
Méthode de réglage:
1 Sélectioner le paramètre à
modifier en appuyant sur
Sélection par le
ou .
paramètre "Stby"
(bloc 1)
2-1 Appuyer sur la touche
pour valider le paramètre à
changer (Après validation, la
valeur du paramètre modifié
clignote).
2-2 Appuyer sur la touche
ou pour modifier la valeur
du paramètre.
2-3 Après modification de la
valeur, appuyer sur la touche
on peut sélectioner les blocs:
pour l'enregistrement.
3 Pour retourner au mode
Sélection bloc
opérateur ou ârret, appuyer sur la
1er bloc
touche pendant 2 secondes.
2ème bloc
3ème bloc
Selection par la touche
Description et designation des fonctions
S1
S2
S3
Description
1) Affichage de la mesure ou de la consigne en mode marche
Valeur mesurée (PV) / consigne (SV) 2) Affichage du nom du paramètre ou du paramètre de réglage en mode réglage.
1
/ Affichage nom du paramètre 3) Affiche les différentes erreurs (voir chapitre "8, Affichage des erreurs").
4) Clignote en mode standby quand la consigne SV est affichée.
5) Affiche la consigne (SV) et "SV-x" (x:1 to 4) alternativement quand la touche de fonction SV est utilisée et SV est affiché.
1) Le témoin est allumé lorsque la consigne SV est affichée.
2
Témoin de la consigne (SV)
2) Clignote jusqu'à ce que la valeur (PV) s'affiche en mode Standby.
3
Voyant auto-réglage /auto-adaptation Le témoin clignote dès que la fonction auto-réglante ou auto-adaptative est en marche.
C1 : Le voyant s'allume lorsque la sortie régulation 1 est active (ON).
4
Voyants sorties régulées
C2 : Le voyant s'allume lorsque la sortie régulation 2 est active (ON). (Note 1)
Sortie alarme 1 (ALM1) Témoin Le voyant s'allume lorsque l'alarme 1 est active.
5
(Note 1) Il clignote lors d'une temporisation sur le front montant.
Sortie alarme 2 (ALM2) Témoin Le voyant s'allume lorsque l'alarme 2 est active.
6
(Note 1) Il clignote lors d'une temporisation sur le front montant.
Note 1) Les sorties régulations 2 et les fonctions alarmes sont en option.
2) Réglage
1) Sélection
paramètre
paramètre
Quand la valeur
Modification de
Recherche
est modifiée,
la valeur
parametre
la valeur
Incrémente la valeur
numérique
Décrémente la valeur
clignote.
Registre la valeur
Attention: Si la valeur n'est pas validée
au bout de 30 secondes, la
configuration
En renouvelant la procédure, les paramètres
peuvent être affichés suivant la liste
indiquée dans le chapitre "Configuration des
paramètres du régulateur.
Description Désignation
Cette touche permet de sélectioner les blocs nº1, nº2 et nº3, et de sélectioner
Touche sélection
l'affichage du nom ou de la valeur du paramètre dans les blocs 1, 2, et 3.
· Un appui sur cette touche permet d'incrémenter la valeur numérique. Si elle est
Touche maintenue, la valeur s'incrémente continuellement.
incrémentation · Elle permet également le passage d' un paramètre à un autre dans les blocs 1, 2,
et 3.
· Un appui sur cette touche permet de décrémenter la valeur numérique. Si elle est
Touche maintenue, la valeur décrémente continuellement.
décrémentation · Elle permet également le passage d' un paramètre à un autre dans les blocs 1, 2,
et 3.
Désignation

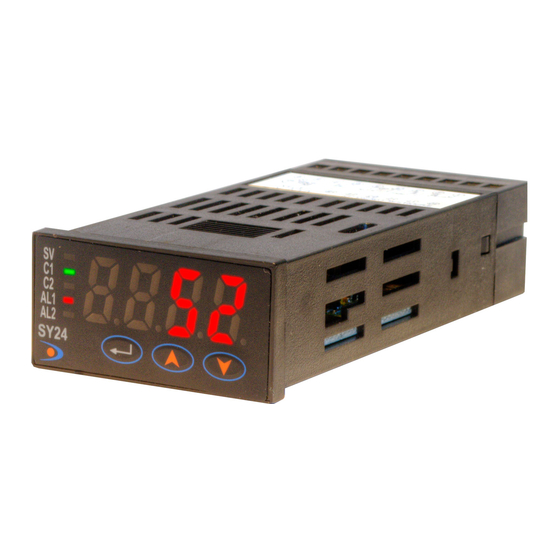

SERIE SYROS
MODÈLE SY24
Regulateur de temperature
GUIDE RAPIDE
Pour information détaillée voir le
MANUEL D'INSTRUCTIONS 30726247
Edition 27-01-2005 Code 30726246
