1.8 INSTALLATION D'uN CONDuIT INTERIEuR

Ce type d'installation apporte le tirage naturel d'une montée verticale, laquelle évite
les rejets de fumée dans la maison en cas de panne de courant lorsque le poêle
est allumé, ainsi que les résidus de granulés en train de se consumer dans la grille
corbeille.
Procédez comme suit pour configurer le conduit de la façon illustrée ci-contre :
- Positionnez l'appareil à l'endroit souhaité, en respectant les exigences
d'installation.
- Utilisez un fil à plomb pour déterminer l'emplacement de pénétration du conduit
PL dans le plafond.
- Découpez une ouverture de la taille adéquate dans le plafond et encadrez-la. Le
matériau d'encadrement doit être le même que celui de la solive adjacente.
- Installez le support plafond noir sous le niveau de la solive et fixez-le à l'aide de
4 clous à tige spiralée ou vis de 1.5" (38 mm) (Fig. 10). Il est également possible
d'utiliser à la place du support plafond noir un autre support. Insérez-le à travers
l'ouverture au plafond par le dessous et fixez-le aux solives à l'aide de 4 clous à
tige spiralée ou vis de 1.5" (38 mm) (Fig. 10).
- Insérez la première section du conduit dans le support et serrez la vis de serrage.
Ensuite, à l'aide de quatre vis (d'une longueur maximum de 1/2" (13 mm)) fixez le
conduit au collier du support en traversant l'enveloppe du conduit.
- Installez la deuxième section du conduit sur la première. Raccordez les sections
par twist-lock en les tournant dans le sens des aiguilles d'une montre. Avant de
les tourner, enfoncez bien les sections du conduit les unes dans les autres pour
que les barbes s'emboîtent correctement. Une force de torsion suffisante doit être
appliquée afin que les colliers compriment les joints d'étanchéité.
- Des dispositifs coupe-feu sont obligatoires si le conduit traverse un plancher
ou un plafond. Réalisez une ouverture de la taille appropriée dans le plafond/
plancher et installez le dispositif coupe-feu par le dessus ou sous la solive. Fixez
le dispositif coupe-feu au niveau des coins avec des pointes (Fig. 10).
- Des coudes peuvent être utilisés afin de contourner les solives ou les chevrons.
Il convient de limiter au maximum les coudes car ceux-ci réduisent la capacité
de tirage du conduit.
- Poursuivez l'installation du conduit jusqu'à la ligne de toit.
- Insérez le solin par-dessus le pour le faire reposer sur la ligne de toit. Glissez le
côté supérieur de la base du solin sous les bardeaux du toit. Fixez le solin au toit à
l'aide d'un minimum de 8 clous de toiture. Scellez la base du solin avec du mastic
de toiture adapté.
- Enfilez le collet de solin sur le conduit jusqu'à ce qu'il repose sur le solin. Appliquez
une goutte de silicone autour de la partie supérieure du collet de solin.
- Faites dépasser le conduit PL d'au moins 12" (30 cm) au-dessus de la ligne de toit
et couvrez-le d'un chapeau anti-pluie (Fig. 11). Si la hauteur du conduit dépasse
6' (2 m) après la traversée du toit, des poteaux d'appui et une bride de traverse
de toiture doivent être utilisés pour apporter un support latéral. Dans les régions
géographiques où la température ambiante est souvent basse, il est recommandé
d'enfermer les conduits extérieurs sous la ligne de toit. Cela permet de réduire la
condensation et l'accumulation de suie et d'améliore le tirage.
- Coiffez la section supérieure du conduit du chapeau anti-pluie et raccordez celui-
ci en le tournant (Fig. 11).
- Si le système d'évacuation traverse le pare-air/vapeur, celui-ci doit être scellé au
support de plafond ou au dispositif coupe-feu.
a
Le tubage du conduit et les accessoires de traversée des plafonds
combustibles doivent être homologués pour les poêles à granulés.
a
Respectez scrupuleusement les précautions de sécurité du fabricant du
conduit PL lors de l'utilisation des traversées de plafond.
a
INSTALLEZ LE CONDUIT D'EVACUATION EN RESPECTANT LES
DEGAGEMENTS SPECIFIES PAR LE FABRICANT DU CONDUIT.
a
Veillez à ce que les travaux d'installation soient effectués conformément
aux normes professionnelles.

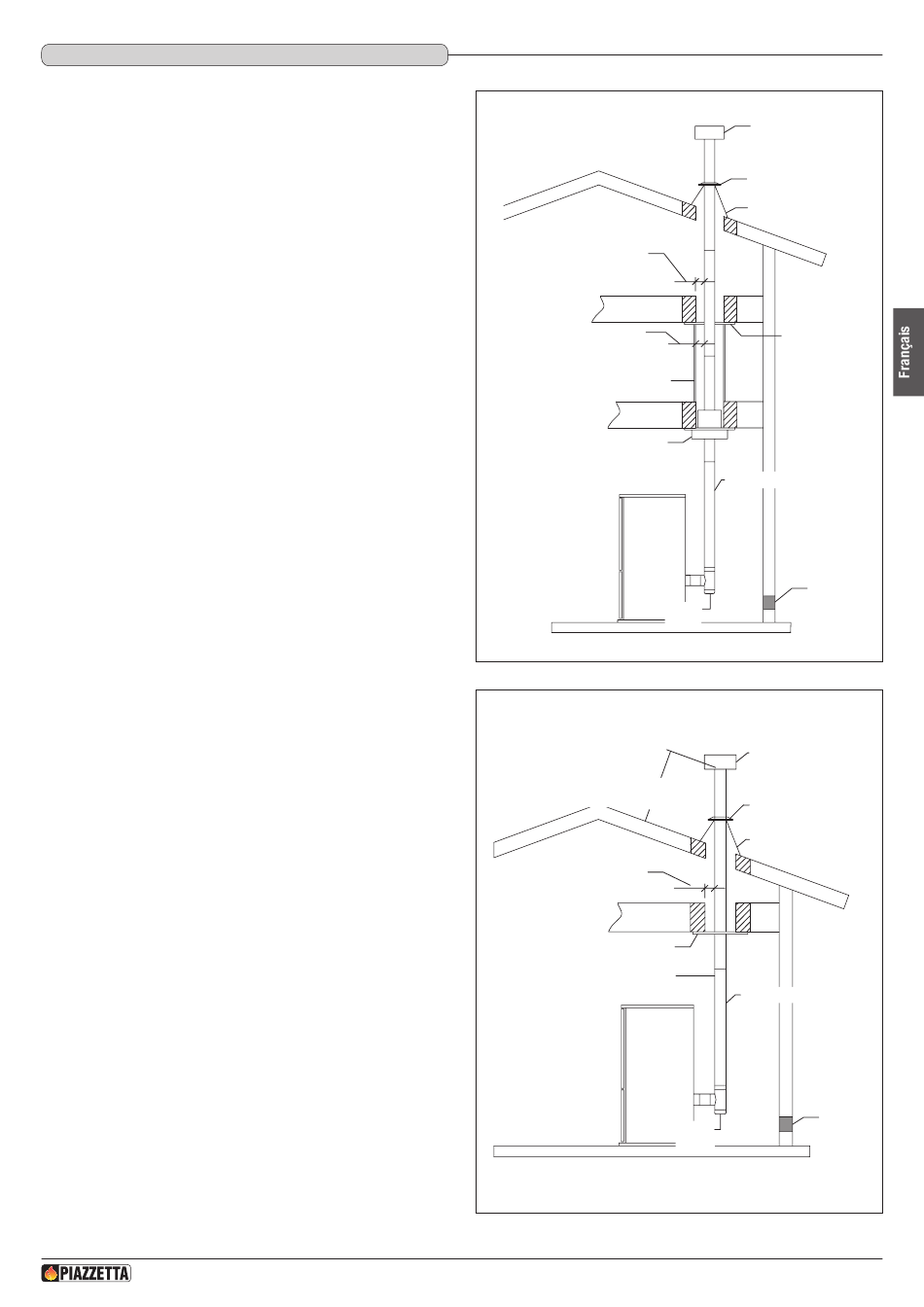

Fig. 10
VOIR LES INSTRUCTIONS
DU FABRICANT DU CONDUIT
VOIR LES INSTRUCTIONS
DU FABRICANT DU CONDUIT
SUPPORT PLAFOND
Fig. 11
VOIR LES INSTRUCTIONS
DU FABRICANT DU CONDUIT
SECTION DE CONDUIT
H07029390 / DT2001064 – 02
CHAPEAU ANTI-PLUIE
COLLET DE SOLIN
SOLIN
ENCEINTE
NOIR
CONDUIT
RACCORD
EN TÉ
CHAPEAU ANTI-PLUIE
12" (30 cm) MIN
PAR RAPPORT AU TOIT
COLLET DE SOLIN
SOLIN
SUPPORT
CONDUIT
RACCORD
EN TÉ
DT2012152-00
DISPOSITIF
COUPE-FEU
PRISE
D'AIR
FRAIS
DT2033034-01
PRISE
D'AIR
FRAIS
DT2033035-01
