Montage et câblage
o
Le SD750 peut être placé sur une table à l'aide du support inclinable fourni ; il peut être
fixé au mur à l'aide des trous de fixation arrière ou il peut être posé à plat sur un bureau
ou toute autre surface.
o

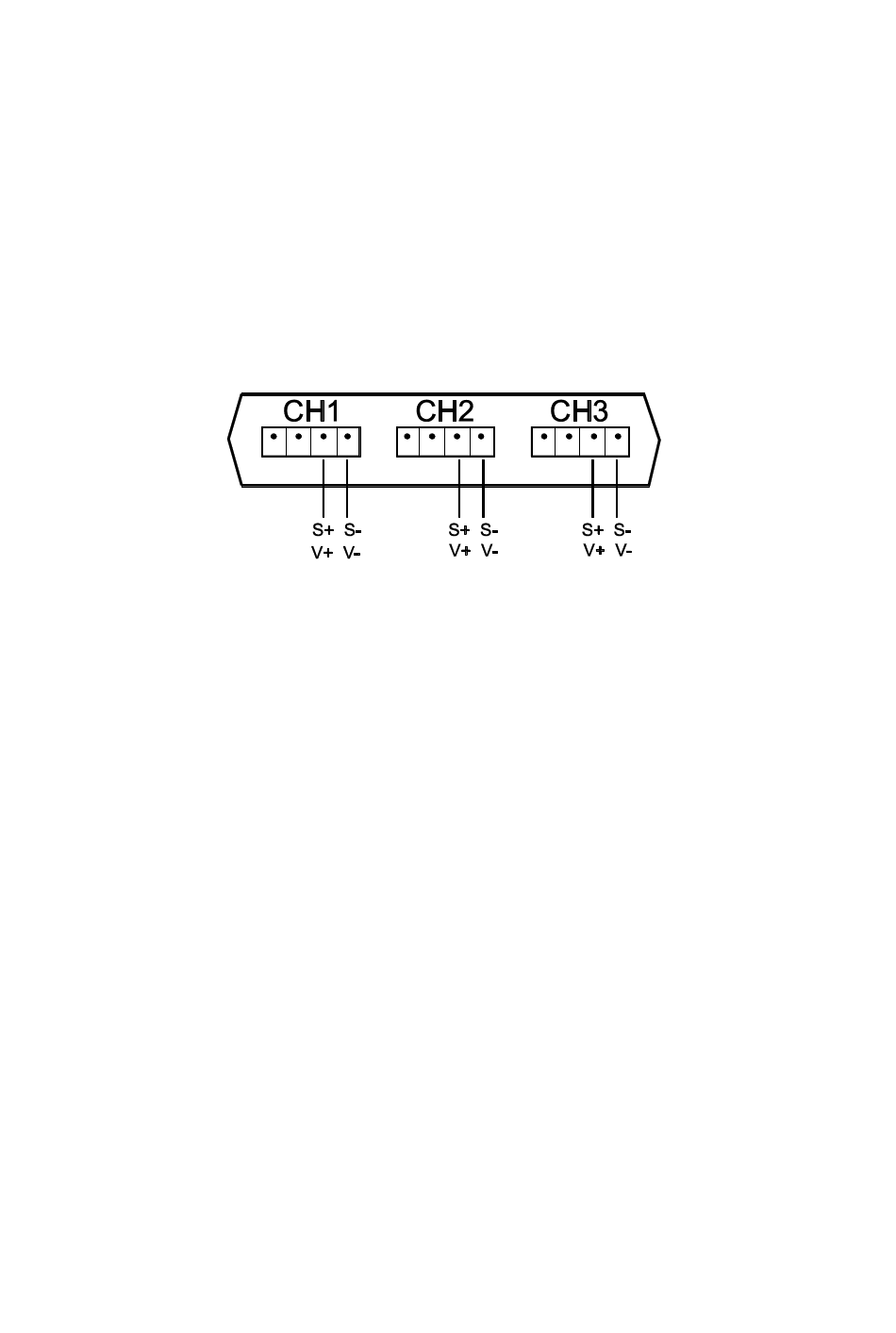

Il est possible de connecter jusqu'à trois transducteurs de pression de 4 à 20 mA DC (à
deux fils) à la base du SD750, tel qu'illustré dans le schéma ci-dessous.
o
Le câblage des émetteurs à 2 fils doit être configuré exactement tel qu'illustré dans le
schéma. Vous devez utiliser uniquement les deux bornes à droite de chaque groupe de
canaux. Les deux bornes à gauche de chaque groupe de canaux ne sont pas utilisées.
o
Le pôle positif du signal (S+) et le pôle positif de l'alimentation (V+) sont connectés à la
même borne tel qu'illustré dans le schéma ci-dessous. Le pôle négatif du signal (S–) et le
pôle négatif de l'alimentation (V-) sont connectés à la même borne tel qu'illustré dans le
schéma ci-dessous.
5
SD750-fr-FR_v1.9 8/18
