2. COMPOSANTS DE L’APPAREIL 4 3. MODE OPERATOIRE 5 Alimentation Connexion des câbles de tension Enregistrement des données Contrôle de l'heure/date/taux d'échantillonnage Structure des données de la carte SD Transfert de données vers un PC Paramètres avancés Réinitialisation du système Interface RS232 Rétro‐éclairage 4. ENTRETIEN 8 Remplacement de la pile Nettoyage et rangement 5. DONNEES TECHNIQUES 9 SD910‐fr‐FR_V1.2 9/16 800.561.8187 information@itm.com www. .com...

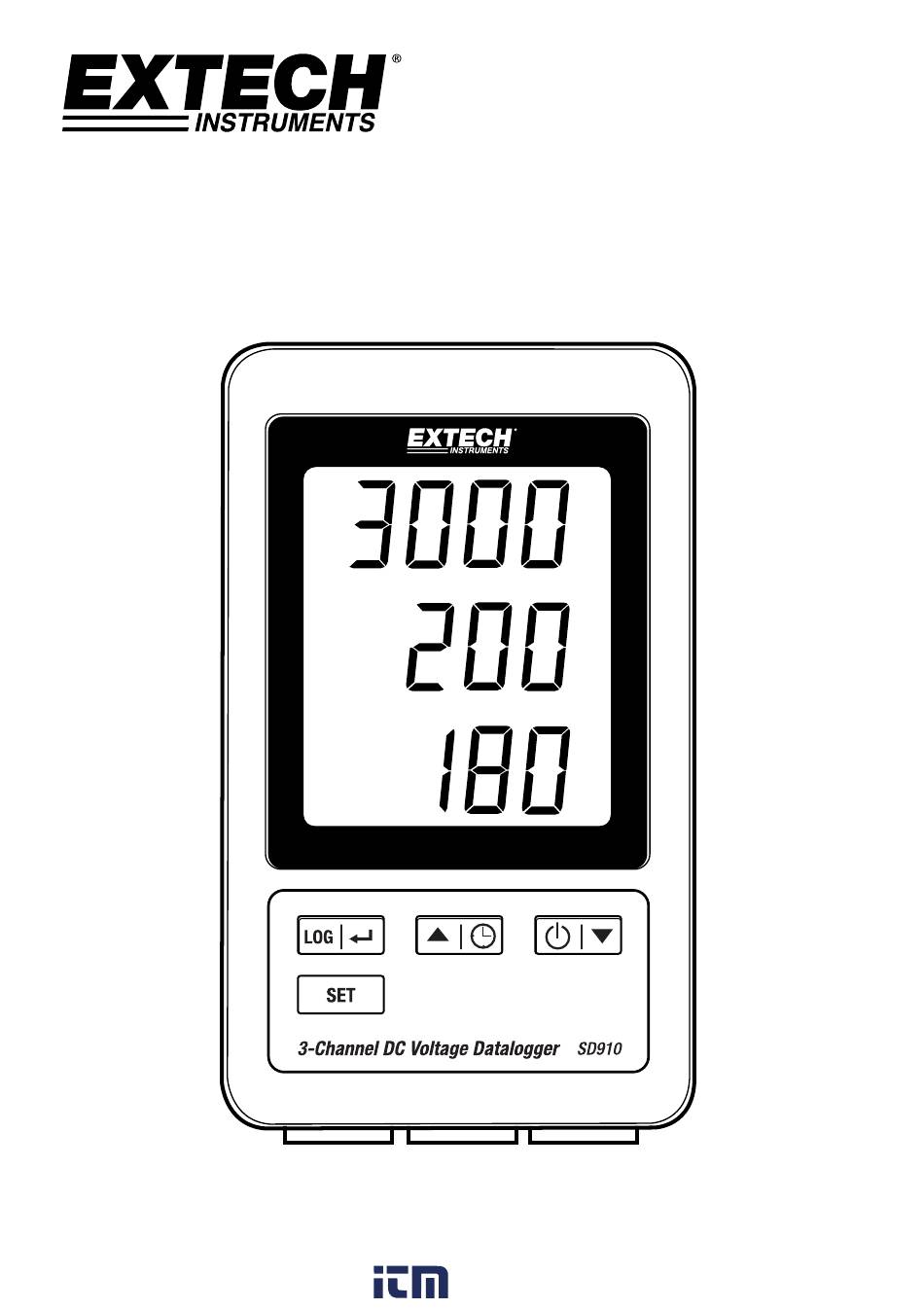

1. Introduction Nous vous remercions d'avoir choisi l'enregistreur de données de tension à 3 canaux Extech SD910. Le modèle EX910 est un enregistreur de données et un moniteur de tension C.C. doté de trois canaux (0 à 300 mV, ou 0 à 3000 mV). Les données sont enregistrées selon une vitesse réglable et sont facilement exportables sous le format tableur. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits, à l'enregistrement du produit et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com). Fonctionnalités Écran LCD à triple affichage permettant d’afficher simultanément trois (3) canaux (300 mV) ou (3) canaux (3000 mV). L’enregistreur de données horodate et enregistre les lectures sur une carte SD au format Excel® afin de permettre leur transfert en toute facilité vers un PC. Taux d’échantillonnage de données réglable : 1, 2, 5, 10, 30, 60, 120, 300, 600 secondes, auto SD910‐fr‐FR_V1.2 9/16 800.561.8187 information@itm.com...
Bouton ENREGISTRER et (ENTRÉE) Touche SET ▲et Bouton (TEMPS) ▼ et Bouton (Alimentation) Prise pour adaptateur secteur Bouton Réinitialisation 10. Connecteur de sortie RS‐232 11. Logement de carte mémoire SD 12. Entrée du canal 1 13. Entrée du canal 2 14. Entrée du canal 3 Remarque : Le compartiment à piles et le support inclinable se trouvent au dos de l’appareil. SD910‐fr‐FR_V1.2 9/16 800.561.8187 information@itm.com www. .com...
Connexion des câbles de tension Connectez les fils de tension aux fiches de la manière indiquée puis insérez la fiche dans les ports situés sur la partie inférieure de l'enregistreur de données (respectez la polarité). Il est possible de raccorder jusqu'à trois câbles. La tension des câbles insérés sera indiquée par les chiffres 1, 2 et 3 en bas de l'écran. 0.00 s'affiche pour les entrées ouvertes ou non utilisées. Enregistrement des données Ouvrez le logement de gauche, puis insérez‐y une carte SD formatée. Remarques La carte SD doit être d'une capacité comprise entre 1 Go et 4 Go. N'utilisez pas de cartes mémoire formatées par d'autres appareils ou caméras. Pour correctement formater la carte mémoire, utilisez la procédure de formatage de la carte SD décrite dans la section Fonctions avancées du présent manuel. L’horloge interne doit être correctement réglée. Reportez‐vous à la section Fonctions avancées du présent manuel pour régler l'horloge. La structure par défaut des données utilise un point décimal « . » comme indicateur de décimale numérique. Reportez‐vous à la section Fonctions avancées pour changer cet indicateur en une virgule « , ». Si la carte mémoire SD est absente, « EMPTY » s'affiche à l'écran. Lorsque le câble de tension est absent, des chiffres aléatoires peuvent s'afficher dans le fichier de données. Lorsque le câble de tension n'est pas installé, le symbole des unités peut ne pas s'afficher à l'écran après le téléchargement des données. SD910‐fr‐FR_V1.2 9/16 800.561.8187 information@itm.com www. .com...
La carte mémoire est pleine ou il y a un problème avec celle‐ci LobAt Le niveau de charge des piles est faible et l'enregistrement des données est désactivé CArd La carte SD n'est pas insérée Appuyez et maintenez enfoncée le bouton ENREGISTRER pendant plus de 2 secondes pour démarrer l’enregistrement des données. « ‘DATALOGGER » (Enregistreur de données) s'affiche à l'écran et l'appareil émet un signal sonore à chaque enregistrement de données (si le signal sonore est activé). Appuyez et maintenez enfoncé le bouton ENREGISTRER pendant plus de 2 secondes pour interrompre l’enregistrement des données. « DATA » (Données) s'affiche à la place de « ‘DATALOGGER » et le mètre commence le compte à rebours à travers les données enregistrées. REMARQUE : Pour prévenir toute corruption de données, ne retirez pas la carte mémoire sans désactiver la fonction d’enregistrement correctement. Contrôle de l'heure/date/taux d'échantillonnage Appuyez et maintenez enfoncé le bouton pendant plus de 2 secondes et l'écran fera défiler automatiquement les informations sur la date, l'heure et le taux d'échantillonnage. Structure des données de la carte SD Lors de la première insertion de la carte SD dans l'enregistreur de données, le dossier MVA01 est créé sur la carte. La première session d'enregistrement de données crée un fichier MVA01001.XLS. Toutes les données seront enregistrées dans ce fichier jusqu'à ce que le nombre de colonnes atteigne 30 000. Après 30 000 colonnes, un nouveau fichier (MVA01002.XLS) est créé. Cette opération se répète toutes les 30 000 colonnes jusqu'à atteindre le fichier MVA01099.XLS. Arrivé à ce point, un nouveau dossier, MVA02, est créé et le processus se répète. MVA10 est le dossier final. Transfert de données vers un PC Retirez la carte mémoire de l'enregistreur de données, puis insérez‐la dans le logement pour carte SD qui se trouve sur le PC. Lancez Excel, puis ouvrez le fichier de données enregistré sur la carte mémoire. Le fichier s’affichera et ressemblera à celui présenté ci‐dessous. SD910‐fr‐FR_V1.2 9/16 800.561.8187 information@itm.com www. .com...
Sd F ‐ Pour formater la carte mémoire SD. Appuyez sur le bouton ▲ pour sélectionner OUI ou NON. Pour sélectionner OUI, appuyez sur le bouton . Lorsque OUI et ENT s'affichent, appuyez à nouveau sur le bouton pour formater la carte mémoire et effacer toutes les données existantes. OUI ou NON clignote à l'écran, la mémoire est effacée et la carte formatée. dAtE ‐ Pour régler la date et l'heure. Utilisez les boutons ▲ et ▼ pour régler le champ (clignotant) sélectionné. Utilisez le bouton pour enregistrer la valeur et pour faire défiler les champs disponibles (année, mois, jour, heure, minute, seconde). SP‐t ‐ Pour régler le taux d’échantillonnage. Appuyez sur le bouton ▲ pour sélectionner le taux d'échantillonnage de votre choix et appuyez sur la touche Entrée pour enregistrer la sélection. Les sélections disponibles sont : 5, 10, 30, 60, 120, 300, 600 secondes et AUTO. En mode AUTO, les données seront stockées à chaque changement de température supérieur à 10 chiffres. bEEP ‐ Permet d'activer/désactiver l'avertisseur sonore. Appuyez sur le bouton ▲ pour sélectionner ACTIVÉ ou DÉSACTIVÉ, appuyez ensuite sur le bouton pour enregistrer la sélection. dEC ‐ Pour définir le signe décimal de la carte SD. Appuyez sur le bouton ▲ pour sélectionner USA (décimale) ou Euro (virgule) et appuyez sur le bouton pour enregistrer la sélection. rS232 ‐ Pour régler le flux de sortie des données de l'interface RS232. Appuyez sur le bouton ▲ pour sélectionner ACTIVÉ ou DÉSACTIVÉ, appuyez ensuite sur le bouton pour enregistrer la sélection. Rng ‐ Permet de régler la plage de tensionsAppuyez sur le bouton ▲ pour sélectionner la plage 3000 mV ou 300,0 mV, appuyez ensuite sur le bouton pour enregistrer la sélection. ESC ‐ Pour quitter le mode de configuration. Appuyez sur la touche RÉGLAGE pour revenir en mode de fonctionnement normal. SD910‐fr‐FR_V1.2 9/16 800.561.8187 information@itm.com www. .com...
Rétro‐éclairage Appuyez sur le bouton pour activer le rétro éclairage de l'écran. Le rétro‐éclairage s’éteindra automatiquement après 5 secondes. 4. Entretien Remplacement de la pile Pour remplacer ou installer les piles, desserrez la vis à tête Philips qui maintient le couvercle du compartiment à piles au dos de l'appareil, puis retirez celui‐ci en le soulevant. Remplacez les six piles « AAA » (utilisez des piles de qualité, alcalines) en respectant la polarité. Remettez en place le couvercle, puis revissez‐le. Rappels de sécurité concernant les piles : Veuillez mettre les piles au rebut de manière responsable ; n’incinérez jamais des piles, car elles risquent d’exploser ou de fuir. Si vous ne comptez pas utiliser l’appareil pendant 60 jours ou plus, retirez la pile et rangez‐la séparément. Ne mélangez jamais les types de piles ainsi que des piles neuves et usagées. Installez toujours des piles neuves de même type. Ne jetez jamais les piles ou batteries rechargeables dans les déchets ménagers. Comme les consommateurs, les utilisateurs sont légalement tenus de prendre les piles usagées au sites de collecte appropriés, le magasin de détail où les piles ont été achetés, ou chaque fois que les piles sont vendus. Élimination : ne pas disposer de cet instrument dans les déchets ménagers. L'utilisateur est obligé de prendre en fin de vie des périphériques à un point de collecte désigné pour l'élimination des équipements électriques et électroniques. Nettoyage et rangement Essuyez de temps à autre le boîtier à l’aide d’un chiffon humide et d’un détergent doux ; n’utilisez ni abrasifs ni solvants. Veuillez retirer les piles du mètre si vous ne pensez pas utiliser celui‐ci pendant une longue période. SD910‐fr‐FR_V1.2 9/16 800.561.8187 information@itm.com www. .com...
