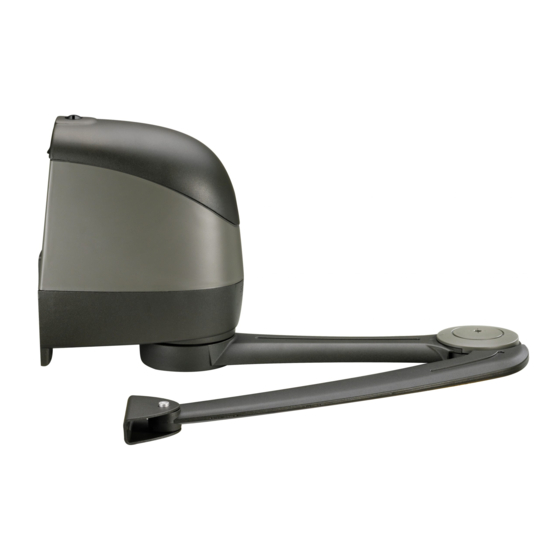

SOMFY Axovia 220B Manuel D'installation
  1. Manuels
  2. Marques
  3. SOMFY Manuels
  4. Systèmes d'ouverture de porte
  5. AXOVIA 220B
  6. Manuel d'installation
SOMFY Axovia 220B Manuel D'installation

SOMFY Axovia 220B Manuel D'installation

Masquer les pouces Voir aussi pour Axovia 220B:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Axovia 220B
FR
Manuel d'installation

Publicité

Table des Matières
loading

Manuels Connexes pour SOMFY Axovia 220B

Sommaire des Matières pour SOMFY Axovia 220B

  • Page 1 Axovia 220B Manuel d’installation...

  • Page 2: Éclaté Du Produit

    Éclaté du produit Moteur Rondelle de terre Bras moteur Rondelle 12x27 bride Bras vantail Vis axe / bras moteur HM 10x40 Chape vantail Vis cache butée 18a Cache butée haut Capot moteur Vis capot moteur 18b Cache butée bas Couvercle capot Vis butée Joint torique Butée (partie haute + partie basse)

  • Page 3: Table Des Matières

    SOMMAIRE GÉnÉRAlItÉS ________________________________________________________________________ 2 SÉcuRItÉ ____________________________________________________________________________ 2 Consignes de sécurité DEScRIptIOn Du pRODuIt ____________________________________________________________ 3 Éclaté du produit Encombrement du moteur (en mm) Installation type Caractéristiques techniques pOIntS à vÉRIfIER AvAnt InStAllAtIOn ______________________________________________ 5 Portail Piliers Renforts Domaine d’application pRÉpARAtIOn Et pERçAGE DES pIlIERS _______________________________________________ 6 MOntAGE Et fIxAtIOn DES MOtEuRS__________________________________________________ 7 InStAllAtIOn DE lA ButÉE D’OuvERtuRE IntÉGRÉE __________________________________ 9 RAccORDEMEntS ÉlEctRIquES _____________________________________________________ 10...

  • Page 4: Généralités

    Cette notice décrit l’installation, la mise en service et le mode d’utilisation de ce produit. Suivre toutes les instructions de cette notice car une installation incorrecte peut entraîner des blessures graves. Toute utilisation hors du domaine d’application défini par Somfy est non conforme. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l’exclusion de la responsabilité et de la garantie Somfy.

  • Page 5: Dispositifs De Sécurité

    Le choix des accessoires de sécurité de l’installation doit être conforme aux normes applicables et réglementations en vigueur dans le pays d’installation. L’utilisation de tout accessoire de sécurité non validé par Somfy se fait sous la seule et entière responsabilité de l’installateur.

  • Page 6: Description Du Produit

    DEScRIptIOn Du pRODuIt Encombrement du moteur (en mm) 166.12 938.83 Installation type caractéristiques techniques Sorties alimentation moteurs 24 Vdc Puissance par moteur 120 W Fréquence moyenne de manoeuvres par jour 20 cycles/jour Température de fonctionnement -20°C à +60°C Indice de protection IP 44...

  • Page 7: Points À Vérifier Avant Installation

    pOIntS à vÉRIfIER AvAnt InStAllAtIOn portail Le portail doit être en bon état : vérifier que sa structure est adaptée pour être automatisée et qu’elle est conforme aux normes. Le portail doit rester horizontal pendant toute sa course et doit s’ouvrir et se fermer manuellement sans forcer. piliers Les piliers présentant un faux aplomb nécessitent l’utilisation d’une platine intermédiaire.

  • Page 8: Préparation Et Perçage Des Piliers

    pRÉpARAtIOn Et pERçAGE DES pIlIERS Pour les valeurs indiquées, les vantaux et leurs gonds sont considérés dans le même axe. Si les gonds sont déportés, les valeurs d’angle d’ouverture maximum des vantaux seront diminuées. [1]. Mesurer la cote A. [2]. Choisir la cote B dans le tableau en fonction de l’angle d’ouverture souhaité.

  • Page 9: Montage Et Fixation Des Moteurs

    MOntAGE Et fIxAtIOn DES MOtEuRS [1]. Ouvrir le capot supérieur à l’aide de la clé spécifique fournie. [2]. Dévisser les 2 vis du capot inférieur, le retirer. [3]. Fixer le moteur en vérifiant le niveau. [4]. Assembler : - le bras moteur au moteur avec une vis HM 10x40 (16) - le bras vantail au bras moteur avec l’axe court (21) Nota : le bras portail peut être installé...
  • Page 10 [5]. Déverrouiller le bras des moteurs à l’aide du bouton situé sur le dessus du moteur. : bras verrouillés : fonctionnement manuel En position déverrouillée, manoeuvrer les bras lentement pour éviter la détérioration des moteurs. [6]. Pour assurer une bonne fermeture du portail, bien pousser sur le bras moteur et sur le portail : - le bras portail doit être complètement déplié, - la patte de fixation doit être plaquée contre le renfort,...

  • Page 11: Installation De La Butée D'ouverture Intégrée

    InStAllAtIOn DE lA ButÉE D’OuvERtuRE IntÉGRÉE [1]. Ouvrir manuellement le portail à la position d’ouverture α souhaitée. α [2]. Installer la butée côté vantail, en butée contre l’épaulement du bras moteur. Ne serrer pas la butée. [3]. Refermer légèrement le portail. [4].

  • Page 12: Raccordements Électriques

    RAccORDEMEntS ÉlEctRIquES Mise en place des passe-fils Monter les passe-fils sur les deux moteurs. Raccordement des moteurs Le moteur M1 actionne le vantail qui s’ouvre en premier et se referme en dernier, et qui s’ouvre pour l’ouverture piétonne du portail. pour le raccordement des moteurs à...
  • Page 13 Axovia 220B Manuel d’utilisation SOMMAIRE GEnERAlItES ________________________________________________________________________ 2 L’univers Somfy ? Assistance Déclaration de conformité cOnSIGnES DE SÉcuRItÉ _____________________________________________________________ 2 Mise en garde Consignes de sécurité relatives à l’utilisation REcyclAGE __________________________________________________________________________ 2 fOnctIOnnEMEnt Et utIlISAtIOn ____________________________________________________ 3 Fonctionnement par défaut en mode séquentiel...

  • Page 14: Consignes De Sécurité

    Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien. Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier.

  • Page 15: Fonctionnement Et Utilisation

    fOnctIOnnEMEnt Et utIlISAtIOn fonctionnement en mode séquentiel fonctionnement «ouverture totale» (fig. 1) STOP STOP fonctionnement «ouverture piétonne» (fig. 2) fonctionnement de la détection d’obstacle Une détection d’obstacle durant l’ouverture provoque l’arrêt puis le retrait du portail. Une détection d’obstacle durant la fermeture provoque l’arrêt puis la ré-ouverture du portail. fonctionnements particuliers Selon les périphériques installés et les options de fonctionnement programmées par votre installateur, la motorisation peut avoir les fonctionnements particuliers suivants :...
  • Page 16 +62 (0) 21 719 3620 +40 - (0)368 - 444 081 Australia : Somfy pty ltD Iran : Somfy Iran Russia : cf. Germany - Somfy GmbH +61 (0) 2 9638 0744 0098 21 88 63 52 43 +7 095 781 47 72...
