4.6 Assemblage Option S (pour trous plaque courte)
4.6 Assemblage Option S (pour trous plaque courte)
La Version longue ILS - Option S peut être montée en utilisant les trous de la plaque courte déjà
existants.

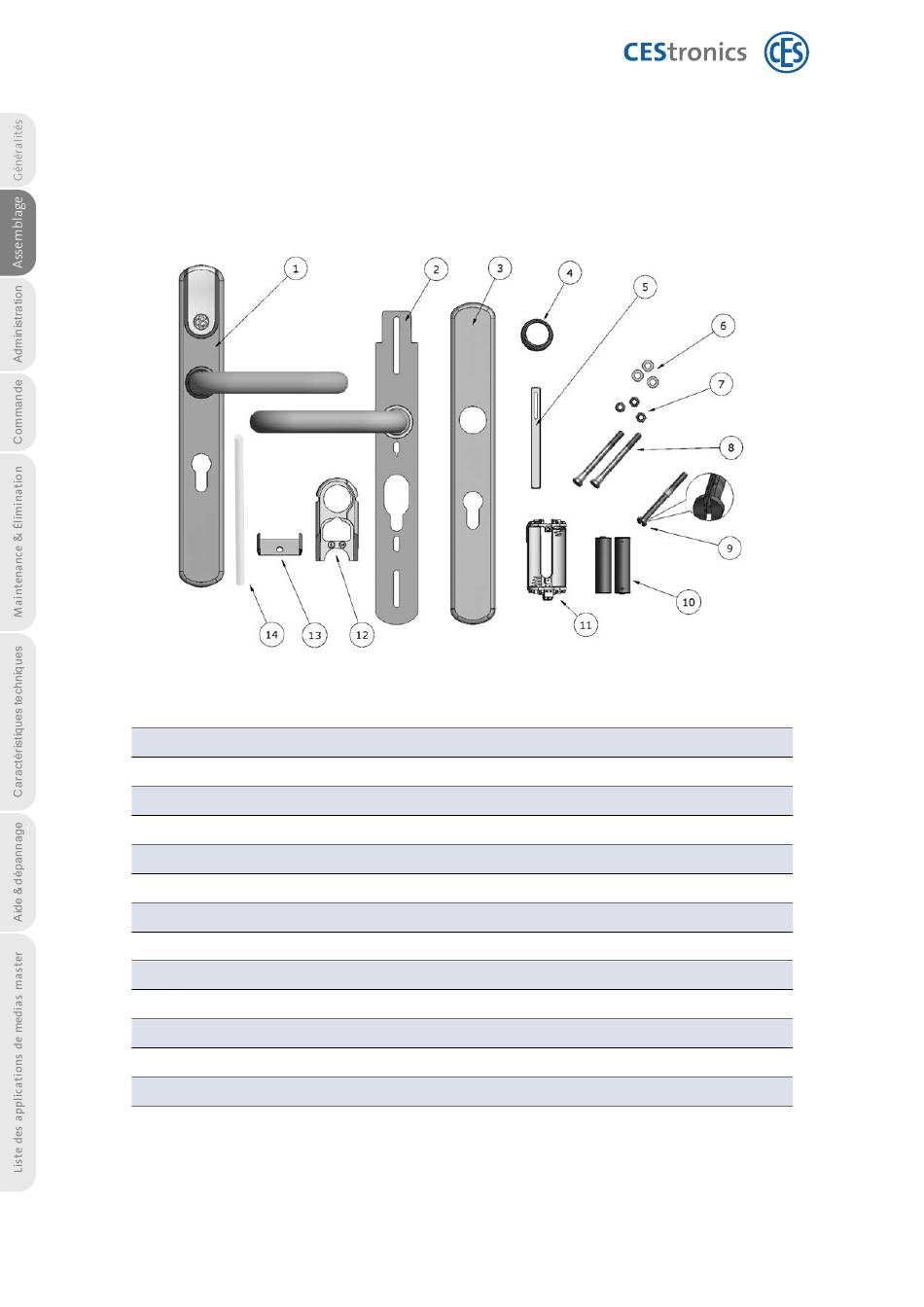

4.6.1 Contenu de la livraison de la Version longue ILS Option S
1
Garniture extérieure, pré-montée avec poignée extérieure, module d'entraîneur et module élec-
tronique
2
1 plaque de montage, prémontée avec poignée intérieure
3
1 plaque intérieure
4
1 écrou collerette
5
1 tige carrée
6
3 rondelles plates (pour vis de fixation)
7
3 contrécrous (pour vis de fixation)
8
2 vis de fixation sans passe-câble (avec bague d'arrêt)
9
1 vis de fixation avec passe-câble (avec bague d'arrêt)
10
2 piles Ultimate lithium Energizer 1,5V AA
11
1 module des piles
12
1 cadre support
13
1 bride souple (uniquement pour garnitures sans trou de cylindre)
14
1 tube de montage
